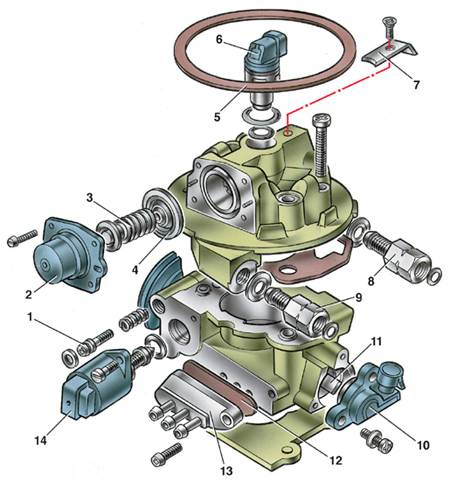

11.4.5.2. Разборка и сборкаДетали и узлы агрегата центрального впрыска
1 – винт заводской регулировки холостого хода;
2 – крышка регулятора давления топлива;
3 – пружина регулятора;
4 – диафрагма регулятора;
5 – прокладка воздушного фильтра;
6 – форсунка;
7 – держатель форсунки;
8 – штуцер подвода топлива; |
9 – штуцер отвода топлива;
10 – датчик положения дроссельной заслонки;
11 – ось дроссельной заслонки;
12 – прокладка патрубков;
13 – корпус патрубков для отбора разрежения;
14 – регулятор холостого хода |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выверните винты крепления и снимите датчик
10 положения дроссельной заслонки, форсунку 6, регулятор давления
топлива, корпус 13 патрубков вакуумных шлангов и регулятор 14 холостого
хода. |
| 2. Выверните два винта крепления и отсоедините
корпус топливоподачи от корпуса дроссельной заслонки. |
| 3. Сборку выполняйте в обратном порядке, обращая
внимание на состояние уплотнительных прокладок. При установке датчика
положения дроссельной заслонки обращайте внимание на совпадение лысок
оси дроссельной заслонки с приводом датчика. |
|
|
