11.4. Стеклоочиститель

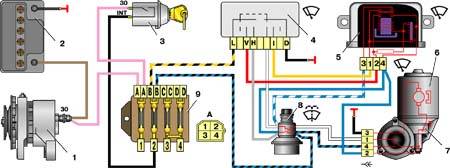

Схема включения стеклоочистителя

1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель;

8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
9 – блок предохранителей;
А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя

С 1980 г. на автомобилях ВАЗ-2101, -2102 стал устанавливаться ножной омыватель ветрового стекла (см. рис. Нагнетательный насос омывателя ветрового стекла). В этом насосе имелся дополнительный выключатель 8 стеклоочистителя, который срабатывал при нажатии на кнопку насоса.

С 1982 г. в стеклоочистителях устанавливался термобиметаллический предохранитель многоразового действия для защиты моторедуктора от перегрузок.
