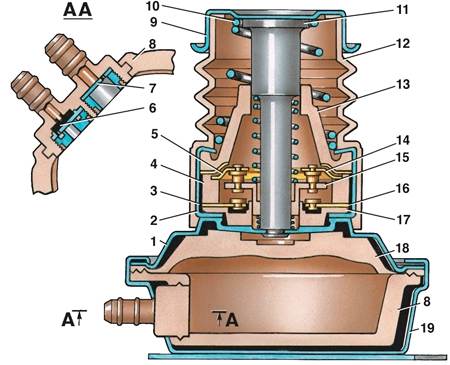

12.7.3. Снятие и установка насоса омывателя ветрового стеклаНагнетательный насос омывателя ветрового стекла
1 – крышка;
2 – обойма выключателя;
3 – нижний контакт выключателя;
4 – колодка с контактами;
5 – верхний контакт выключателя;
6 – выпускной клапан;
7 – впускной клапан;
8 – корпус насоса;
9 – кнопка;
10 – возвратная пружина; |
11 – шток;
12 – чехол;
13 – направляющая штока;
14 – верхний контакт выключателя;
15 – держатель подвижных контактов;
16 – нижний контакт выключателя;
17 – направляющая держателя;
18 – диафрагма;
19 – кожух |
Схема омывателя ветрового окна
|
|
1 – жиклеры;
2 – тройник;
3 – насос;
4 – бачок |
Насос диафрагменного типа, неразборный, с ножным приводом. В случае неполадок
в работе, замените его новым.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для снятия насоса отверните гайки крепления
и снимите его в сборе. |
| 2. Отсоедините электрические провода от насоса
и снимите трубки со штуцеров. |
| 3. Установку насоса выполняйте в обратном порядке. |
|
|
|
