11.2. Освещение и световая сигнализация

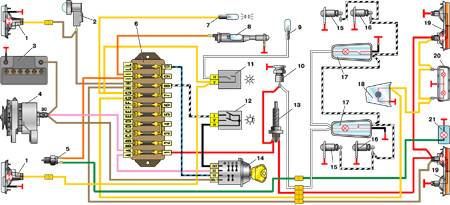

Схема включения наружного освещения

1 – подфарники;
2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного
освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов;
12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

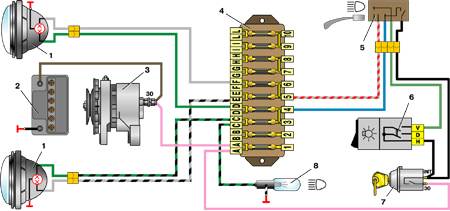

Схема включения фар

1 – фары;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар;
6 – выключатель наружного освещения;
7 – выключатель зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов
