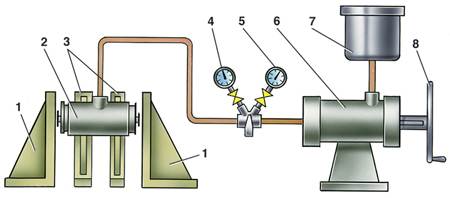

10.6.4. Проверка колесных цилиндров задних тормозов на стендеСхема проверки колесных цилиндров задних тормозов
1 – упоры поршней;
2 – испытываемый цилиндр;
3 – кронштейн цилиндра;
4 – манометр низкого давления; |
5 – манометр высокого давления;
6 – цилиндр для создания давления;
7 – сосуд;
8 – маховик |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед проверкой убедитесь, что детали рабочего
цилиндра свободно перемещаются в цилиндре. |
| 2. Установите цилиндр на стенд, присоедините
к нему трубопровод от манометров и прокачайте систему. |
| 3. Отрегулируйте упоры 1 так, чтобы поршни
были раздвинуты на наибольшее расстояние. |
| 4. Проверьте отсутствие утечки жидкости. Подключите
манометр низкого давления; медленно вращая маховик управления цилиндром
привода, установите давление жидкости 0,05 МПа (0,5 кгс/см2). |
| 5. Убедитесь, что установленное давление удерживается
в течение 5 мин. |
| 6. Повторите аналогично испытание при давлении
0,1–0,2–0,3–0,4–0,5 МПа (1–2–3–4–5 кгс/см2). |
| 7. Снизьте давление и подключите манометр высокого
давления. |
| 8. Придерживаясь указанных правил, повторите
испытания при давлении 5–10–15 МПа (50–100–150 кгс/см2).
Не допускается снижение давления из-за утечки жидкости через уплотнительные
элементы, соединения трубопроводов, штуцера для прокачки жидкости
или через поры отливки. Допускается незначительное (не более 0,5 МПа
(5 кгс/см2) в течение 5 мин) уменьшение давления, особенно
при более высоких давлениях, из-за усадки уплотнителей. |
|
|
|
