8.21. Двери

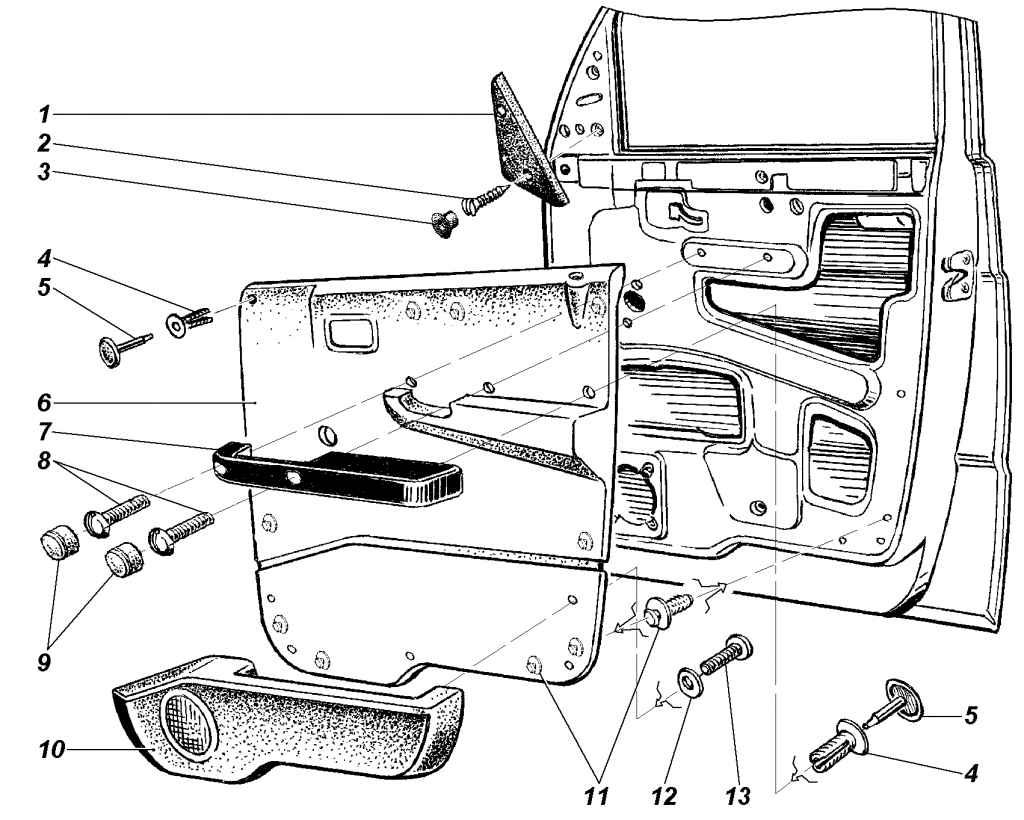

Рис. 331. Обивка передней двери: 1 – облицовка; 2, 8, 13 – винты; 3, 9 – заглушки; 4 – держатель обивки; 5 – фиксатор держателя обивки; 6 – обивка; 7 – ручка подлокотника; 10 – карман обивки; 11 – кнопка крепления обивки; 12 – шайба

Снятие обивки (рис. 331) передней двери проводите в следующем порядке:

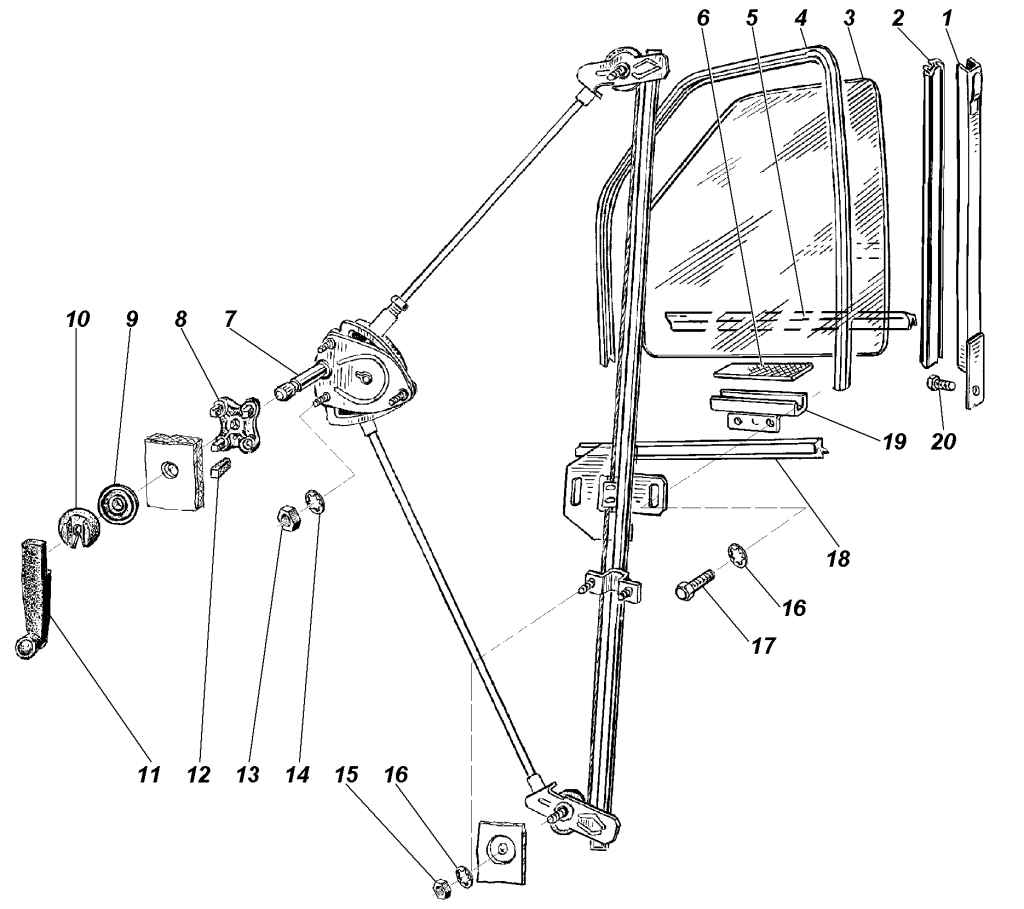

Рис. 332. Стекло и стеклоподъемник передней двери: 1 – направляющая опускного стекла; 2 – уплотнитель передний; 3 – стекло опускное; 4 – уплотнитель опускного стекла верхний; 5 – уплотнитель горизонтальный наружный; 6 – прокладка; 7 – стеклоподъемник; 8 – втулка распорная; 9 – розетка ручки стеклоподъемника; 10 – облицовка ручки стеклоподъемника; 11 – ручка стеклоподъемника; 12 – буфер втулки распорной; 13, 15 – гайки; 14, 16 – шайбы; 17, 20 – болты; 18 – уплотнитель горизонтальный внутренний; 19 – обойма опускного стекла

1. Снимите ручку стеклоподъемника. Для этого нажмите на обивку двери около оси ручки 11 (рис. 332) стеклоподъемника, освободив из зацепления облицовку 10 с розеткой 9. Выньте облицовку 10 и снимите ручку 11 и розетку 9.

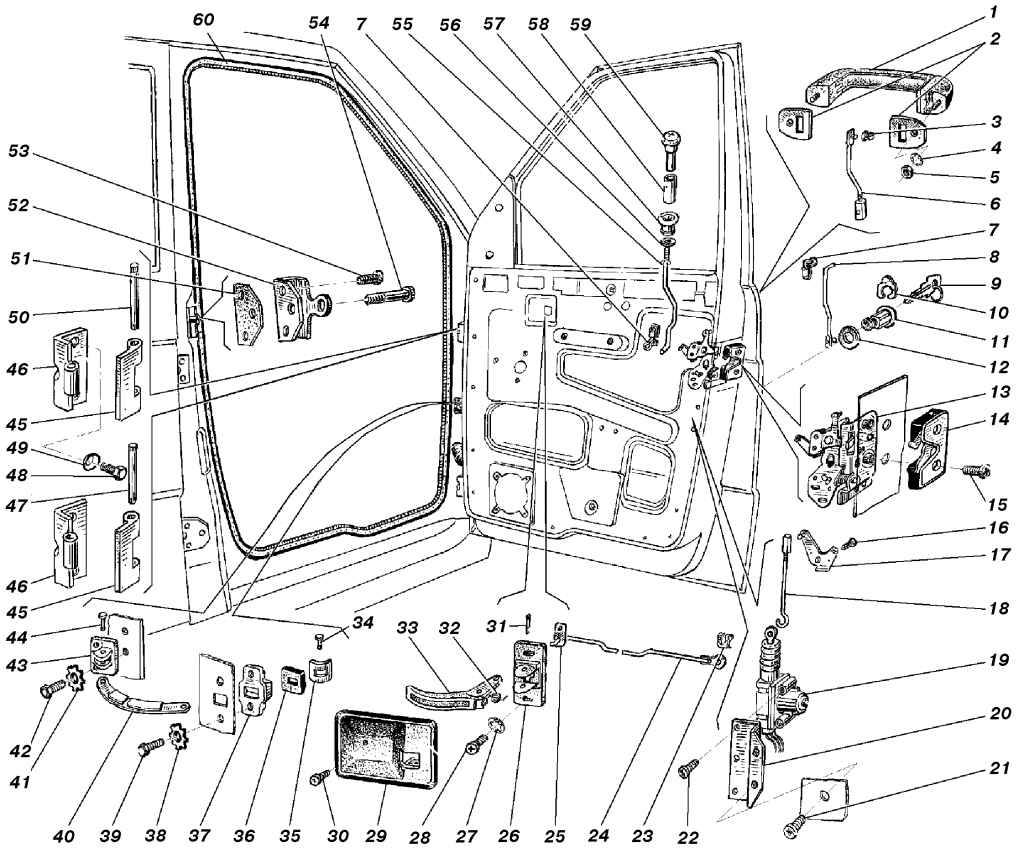

Рис. 333. Навеска передней двери, замок, ручки: 1 – ручка наружная; 2 – уплотнители; 3 – втулка; 4, 27, 38, 41, 56 – шайбы; 5 – гайка; 6 – тяга наружной ручки; 7 – скоба крепления тяги замка; 8 – тяга выключателя замка; 9 – ключ; 10 – скоба крепления выключателя замка; 11 – выключатель замка; 12 – уплотнитель выключателя; 13 – внутренний замок; 14 – наружный  замок; 15, 16, 21, 22, 28, 30, 53 – винты; 17 – рычаг электроблокировки замка; 18 – тяга электроблокировки замка; 19 – моторедуктор; 20 – кронштейн электроблокировки замка; 23 – скоба крепления тяги внутренней ручки; 24 – тяга внутренней ручки; 25 – противошумная пластина; 26 – кронштейн внутренней ручки; 29 – облицовка внутренней ручки; 31 – ось внутренней ручки; 32 – пружина; 33 – внутренняя ручка двери; 34 – штифт; 35 – шайба ограничителя открывания двери; 36 – буфер ограничителя открывания двери; 37 – стопор ограничителя открывания двери; 39, 42, 48 – болты; 40 – стержень ограничителя открывания двери; 43 – вилка крепления ограничителя открывания двери; 44 – палец крепления ограничителя открывания двери; 45 – подвижное звено петли; 46 – неподвижное звено петли; 47 – ось петли; 49 – шайба пружинная коническая; 50 – ось петли; 51 – прокладка фиксатора замка двери; 52 – корпус фиксатора замка двери; 54 – палец фиксатора замка двери; 55 – тяга кнопки; 57 – направляющая кнопки; 58 – втулка кнопки; 59 – кнопка выключения замка; 60 – уплотнитель проема двери

2. Отверните винт 30 (рис. 333) крепления облицовки 29 ручки открывания двери и снимите облицовку, потянув ее за левый край с небольшим усилием, для освобождения из зацепления с кронштейном 26.

3. Отверните кнопку выключения замка 59 с втулкой 58.

4. Выньте заглушки 9 (см. рис. 331) и отверните два винта 8.

5. Выньте фиксаторы 5 и держатели 4.

6. Осторожно поддевая края обивки двумя отвертками в местах установки кнопок 11, выньте кнопки из отверстий внутренней панели двери и снимите обивку.

7. Снимите ручку 7 подлокотника, вынув фиксатор 5 и держатель 4.

8. При необходимости отверните винты 13 и снимите карман 10 обивки двери.

Установку обивки проводите в обратном порядке. При установке проверьте состояние кнопок 11, фиксаторов 5 и держателей 4, при необходимости замените их новыми.

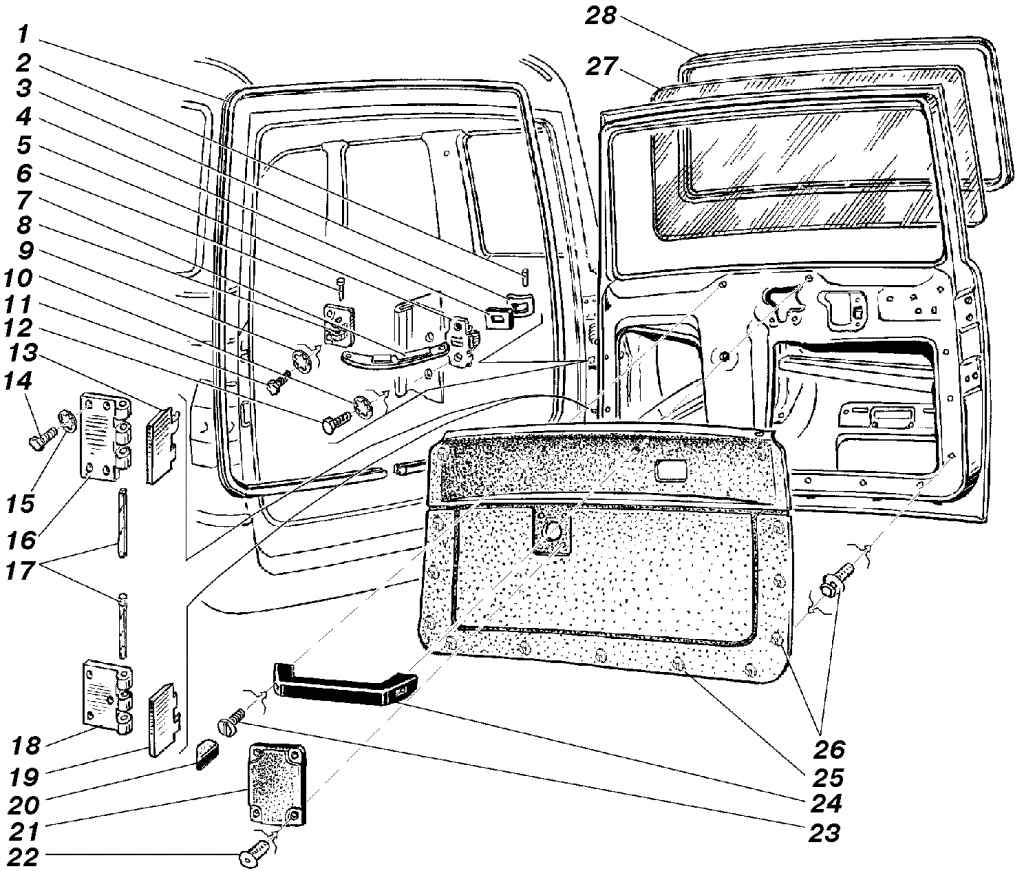

Рис. 334. Обивка и навеска двери задка: 1 – уплотнитель проема двери; 2 – штифт; 3 – шайба ограничителя открывания двери; 4 – буфер ограничителя открывания двери; 5 –  стопор ограничителя открывания двери; 6 – палец крепления ограничителя открывания двери; 7 – стержень ограничителя открывания двери; 8 – вилка крепления ограничителя открывания двери; 9, 10, 15 – шайбы; 11, 12, 14 – болты; 13 – подвижное верхнее звено петли; 16 – неподвижное верхнее звено петли двери; 17 – ось петли двери; 18 – неподвижное нижнее звено петли двери задка; 19 – подвижное нижнее звено петли двери; 20 – заглушка; 21 – заглушка гайки крепления запасного колеса; 22 – болт крепления заглушки запасного колеса; 23 – винт; 24 – ручка; 25 – обивка двери; 26 – кнопка крепления обивки; 27 – стекло; 28 – уплотнитель стекла

Снятие обивки задней двери и двери задка (рис. 334) проводится аналогично.

Снятие опускного стекла и стеклоподъемника проводите в следующем порядке:

1. Опустите стекло в нижнее положение.

2. Снимите обивку двери.

3. Снимите распорную втулку 8 (см. рис. 332) с буферами 12.

4. Отверните два болта 17 крепления обоймы 19 опускного стекла.

5. Снимите горизонтальные уплотнители (наружный 5 и внутренний 18).

6. Выньте опускное стекло из проема двери.

7. При необходимости выньте стекло 3 из обоймы 19.

8. Отверните четыре (для задней двери – две) гайки 15, снимите шайбы 16.

9. Отверните три гайки 13, снимите шайбы 14.

10. Выньте стеклоподъемник 7 через люк двери.

Установку стекла и стеклоподъемника проводите в следующем порядке:

1. Установите стеклоподъемник через люк двери. Установите шайбы 16, 14 и заверните гайки 15 и 13.

2. Вставьте новую прокладку 6 опускного стекла в обойму (если она снималась).

3. Вставьте стекло в обойму.

4. Установите стекло в проем окна, вращением ручки стеклоподъемника опустите стекло в нижнее положение и вверните два болта 17 крепления обоймы опускного стекла, но не заворачивайте их до конца.

5. Установите уплотнители 5 и 18 проема окна.

6. Вращением ручки стеклоподъемника и заворачиванием болтов 17 крепления обоймы добейтесь полного перекрытия проема окна стеклом.

7. Установите втулку 8 с буферами 12.

8. Установите обивку двери.

Снятие замка и его привода проводите в следующем порядке:

1. Снимите обивку двери.

2. При необходимости выньте из обивки двери направляющую 57 (см. рис. 333) кнопки 59.

3. Отверните винты 28 с шайбами 27 крепления кронштейна 26.

4. Снимите один край противошумной пластины 25 с тяги 24 внутренней ручки.

5. Снимите внутреннюю ручку 33 с кронштейном 26 с тяги 24.

6. Снимите пластину 25 с тяги 24.

7. Снимите шайбу 56 с тяги 55.

8. Отсоедините тягу 6 от наружной ручки 1.

9. Отверните гайки 5 с шайбами 4 и снимите наружную ручку 1 с уплотнителями 2.

10. Отсоедините тягу 8 выключателя от выключателя 11 замка.

11. Выньте скобу 10 из выключателя 11.

12. Выньте выключатель замка с уплотнителем 12.

13. Отверните винты 21, снимите кронштейн 20 с моторедуктором 19, сняв моторедуктор с тяги 18.

14. Отверните винты 22, снимите моторедуктор 19 с кронштейна 20.

15. Отверните винты 15, снимите внутренний замок 13 с тягами 6, 8, 18, 24 и 55 и наружный замок 14.

16. Отсоедините скобу 23, снимите тягу 24 внутренней ручки с замка 13.

17. Отсоедините тяги 6, 8, 18 и 55 от замка 13.

18. Снимите скобу 7 крепления тяги кнопки с замка 13.

19. Отверните винт 16, снимите рычаг 17 с замка 13.

20. Отверните винты 53 и палец 54, снимите корпус 52 фиксатора замка и прокладку 51 фиксатора.

Установку замка и его привода проводите в обратном порядке.

Снятие замка и его привода проводите в следующем порядке:

1. Снимите обивку двери.

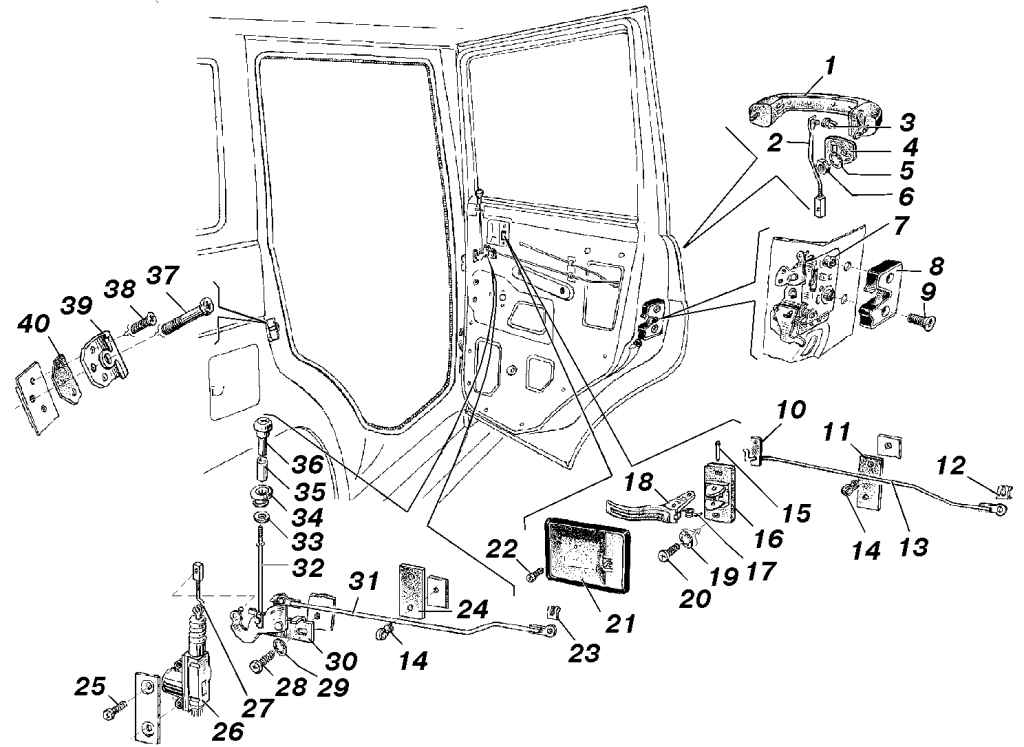

Рис. 335. Замок задней двери: 1 – наружная ручка двери; 2 – тяга наружной ручки; 3 – втулка крепления тяги наружной ручки; 4 – уплотнитель наружной ручки; 5, 19, 29, 33 – шайбы; 6 – гайка; 7 – замок внутренний; 8 –  замок наружный; 9, 20, 22, 25, 28, 38 – винты; 10 – противошумная пластина; 11 – кронштейн внутренней ручки; 12, 14, 23 – скобы; 13 – тяга внутренней ручки; 15 – ось внутренней ручки; 16 – кронштейн внутренней ручки; 17 – пружина; 18 – внутренняя ручка; 21 – облицовка внутренней ручки; 24 – противошумная прокладка; 26 – моторедуктор; 27 – тяга электроблокировки замка двери; 30 – привод выключения замка двери; 31, 32 – тяги привода выключения замка; 34 – направляющая кнопки; 35 – втулка кнопки; 36 – кнопка выключения замка; 37 – палец фиксатора замка двери; 39 – корпус фиксатора замка двери; 40 – прокладка фиксатора

2. При необходимости выньте направляющую 34 (рис. 335) кнопки 36 из обивки двери.

3. Отверните винты 20 с шайбами 19 крепления кронштейна 16 внутренней ручки 18.

4. Снимите один край противошумной пластины 10 с тяги 13 внутренней ручки 18.

5. Снимите внутреннюю ручку 18 с кронштейном 16 с тяги 13.

6. Снимите пластину 10 с тяги 13.

7. Снимите шайбу 33 с тяги 32.

8. Отсоедините тягу 2 от наружной ручки 1.

9. Отверните гайки 6 с шайбами 5 и снимите наружную ручку 1 с уплотнителем 4.

10. Снимите скобы 14 с тяги 31 привода выключения замка и с тяги 13 внутренней ручки. Выньте

прокладку 24.

11. Отверните винты 25, снимите моторедуктор 26 с тяги 27.

12. Отверните винты 9, снимите наружный замок 8 и внутренний замок 7 с приводом 30 выключения замка и с тягами 2, 13, 27, 31, 32.

13. Отсоедините скобу 23, снимите с замка 7 привод 30 выключения замка с тягами 27, 31 и 32 в сборе.

14. Отсоедините тягу 27 электроблокировки от привода 30 выключения замка.

15. Отсоедините скобу 12, снимите тягу 13 внутренней ручки с замка 7.

16. Отсоедините тягу 2 наружной ручки от замка 7.

17. Отверните винты 38 и палец 37, снимите корпус 39 фиксатора замка и прокладку 40 фиксатора.

Установку замка и ручек задней двери проводите в обратном порядке.

Снятие замка, его привода и ручек проводите в следующем порядке:

1. Снимите обивку двери.

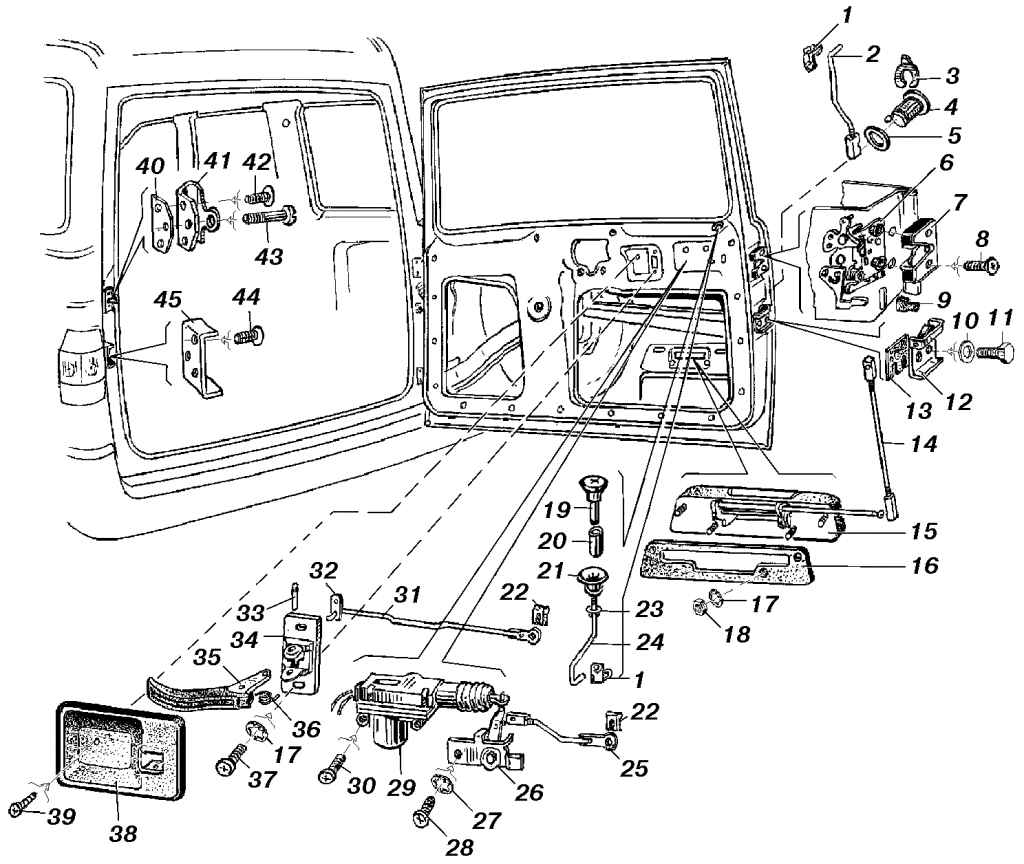

Рис. 336. Замок и ручки двери задка: 1, 22 – скобы; 2 – тяга выключателя замка; 3 – скоба крепления выключателя замка; 4 – выключатель замка; 5 – уплотнитель выключателя; 6 – внутренний замок; 7 – наружный замок; 8 – винт; 9 – кнопка блокировки внутренней ручки двери; 10, 17, 23, 27 – шайбы; 11 – болт; 12 – шип двери задка; 13 – прокладка регулировочная шипа двери задка; 14 – тяга наружной ручки; 15 – наружная ручка; 16 – уплотнитель наружной ручки; 18 – гайка; 19 – кнопка выключения замка; 20 – втулка кнопки; 21 – направляющая кнопки; 24 – тяга кнопки выключения замка; 25 – тяга электроблокировки замка; 26 – привод электроблокировки замка; 28, 30, 37, 39, 42, 44 – винты; 29 – моторедуктор; 31 – тяга внутренней ручки; 32 – противошумная пластина; 33 – ось внутренней ручки; 34 – кронштейн внутренней ручки; 35 – внутренняя ручка; 36 – пружина; 38 – облицовка внутренней ручки; 40 – прокладка фиксатора замка двери; 41 – корпус фиксатора замка двери; 43 – палец фиксатора замка двери; 45 – гнездо шипа двери задка

2. При необходимости выньте направляющую 21 (рис. 336) кнопки 19 из обивки двери.

3. Отверните винты 37 с шайбами 17 крепления кронштейна 34.

4. Снимите один край противошумной пластины 32 с тяги 31 внутренней ручки 35.

5. Снимите внутреннюю ручку 35 с кронштейном 34 с тяги 31.

6. Снимите пластину 32 с тяги 31.

7. Снимите шайбу 23 с тяги 24.

8. Отсоедините тягу 14 от наружной ручки 15.

9. Отверните гайки 18 с шайбами 17 и снимите наружную ручку 15 с уплотнителем 16.

10. Отсоедините тягу 2 от выключателя 4 замка.

11. Выньте скобу 3 из выключателя замка.

12. Выньте выключатель замка с уплотнителем 5.

13. Отверните винты 30, снимите моторедуктор 29.

14. Отверните винт 28 с шайбой 27 крепления привода 26 электроблокировки.

15. Отверните винты 8, снимите наружный замок 7 и внутренний замок 6 с тягами 2, 14, 24, 25, 31, приводом 26 электроблокировки и кнопкой 9.

16. Отсоедините скобы 22, снимите тягу 31 внутренней ручки и тягу 25 электроблокировки с приводом 26.

17. Отсоедините тягу 25 от привода 26 электроблокировки.

18. Отсоедините тяги 2, 14 и 24 от замка 6.

19. Снимите скобы 1 и кнопку 9 с замка 6.

20. Отверните винты 42 и палец 43, снимите корпус 41 фиксатора замка и прокладку 40 фиксатора.

21. Отверните винты 44 и снимите гнездо 45 шипа.

22. Отверните болты 11 с шайбами 10, снимите шип 12 с прокладкой 13 шипа.

Установку замка и его привода проводите в обратном порядке.

Снятие ограничителя открывания передней двери проводите в следующем порядке:

1. Снимите обивку двери.

2. Выбейте палец 44 (см. рис. 333).

3. Отверните болты 42 с шайбами 41, снимите вилку 43 ограничителя.

4. Отверните болты 39 с шайбами 38, снимите стержень 40 в сборе со стопором 37, буфером 36, шайбой 35 и штифтом 34.

5. Снимите со стержня 40 стопор 37, буфер 36, шайбу 35.

Установку ограничителя открывания двери проводите в обратном порядке.

Снятие и установку ограничителя открывания задней двери и двери задка (см. рис. 334) проводите аналогично.

Двери крепятся к кузову на петлях. Петли передних дверей и верхние петли задних дверей крепятся к кузову двумя болтами каждая, нижние петли задних дверей и двери задка – тремя, верхняя петля двери задка – четырьмя. Двери могут быть сняты для ремонта или замены.

Снятие дверей для ремонта или замены проводите в следующем порядке:

1. Отсоедините электропровода.

2. Снимите ограничитель двери.

3. Отверните болты крепления петель двери на кузове и снимите дверь.

Установка двери:

1. Установите дверь в проем и вверните болты петель, не затягивая их.

2. Отрегулируйте положение двери по зазорам в проеме и окончательно затяните болты петель.

3. Установите ограничитель открывания двери.

4. Подсоедините электропровода.
