8.11. Стеклоочистители

Стеклоочиститель снимайте в следующем порядке:

1. Отсоедините провод питания (штекерное соединение).

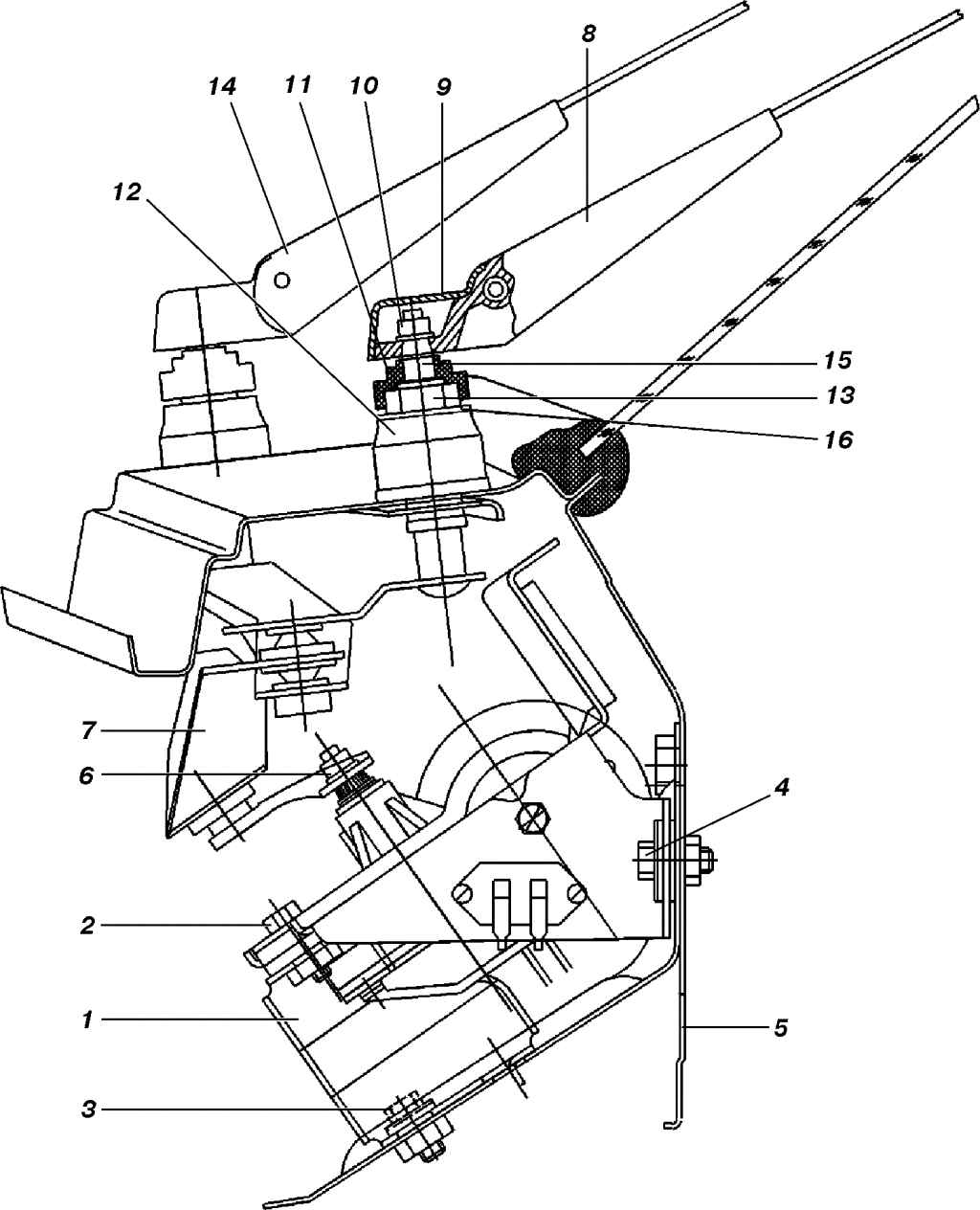

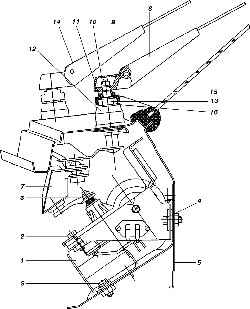

Рис. 322. Стеклоочиститель ветрового окна: 1 – кронштейн; 2, 3, 4 – болты; 5 – кузов; 6, 10, 13 – гайки; 7 – привод стеклоочистителя; 8, 14 – рычаги; 9, 11 – колпачки; 12 – распорная втулка; 15 – штуцер; 16 – шайба

2. Поднимите защитные колпачки 9 (рис. 322) рычагов 8 и 14 стеклоочистителей и отверните гайки 10.

3. Снимите рычаги вместе со щетками с осей штуцеров 15.

4. Снимите колпачки 11 и отверните гайки 13 крепления штуцеров.

5. Снимите шайбы 16 и распорные втулки 12.

6. Переместите внутрь (в моторный отсек) штуцеры 15.

7. Отверните два болта 2 крепления кронштейна 1 к кузову и снимите редуктор в сборе с приводом.

Установку стеклоочистителя проводите в обратном порядке.

Снятие стеклоочистителя проводите в следующем порядке:

1. Отключите аккумуляторную батарею.

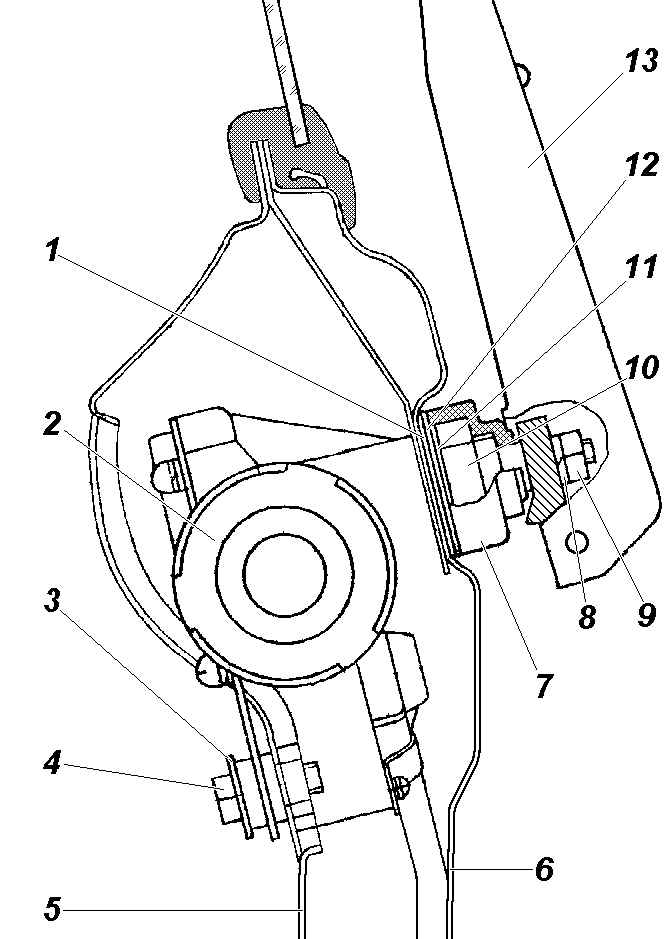

Рис. 323. Стеклоочиститель двери задка: 1 – прокладка; 2 – моторедуктор; 3, 11, 12 – шайбы; 4 – болт; 5 – внутренняя панель двери; 6 – наружная панель двери; 7 – колпачок; 8 – шайба пружинная; 9, 10 – гайки; 13 – рычаг со щеткой

2. Откиньте рычаг 13 (рис. 323) с щеткой, отверните гайку 9, снимите шайбу 8, рычаг 13 с щеткой и колпачок 7.

3. Отверните гайку 10, снимите шайбы 11, 12 и прокладку 1.

4. Снимите обивку двери задка.

5. Отсоедините провод питания (штекерное соединение) от моторедуктора 2.

6. Отверните два болта 4 крепления и выньте моторедуктор.

Установку стеклоочистителя пpоводите в обpатном поpядке.

Снятие бачка и жиклеров омывателя проводите в следующем порядке:

1. Снимите штекерные разъемы с электромагнитного клапана, ослабьте винт и выньте из хомута, приваренного к кронштейну, электромагнитный клапан.

2. Снимите с насосов бачка омывателя шланги.

3. Отверните два болта с шайбами и снимите бачок омывателя вместе с кронштейном. Снимите бачок омывателя с кронштейна.

4. Подожмите усики жиклеров под панелью передка и под наружной панелью двери задка и выньте жиклеры, не снимая шлангов омывателя. Для замены жиклера двери задка необходимо предварительно снять обивку двери.

Установку проводите в обратном порядке.
