8.1. Отопление и вентиляция салона

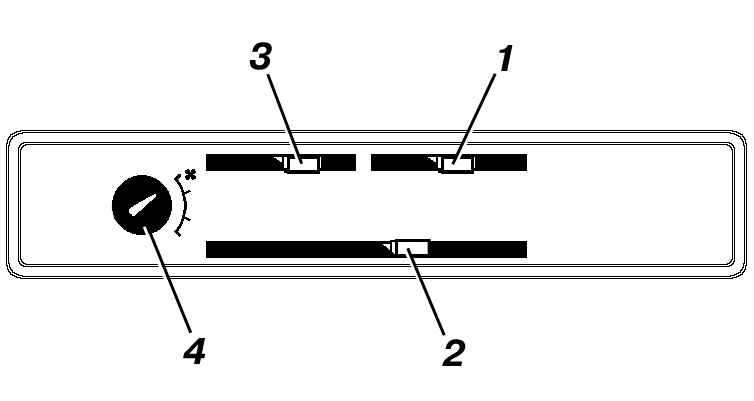

Рис. 308. Панель управления отопителем: 1 – рычаг управления заслонкой притока воздуха; 2 – рычаг управления краном отопителя; 3 – рычаг управления направлением подачи воздуха; 4 – выключатель вентилятора отопителя

Для подогрева поступающего в салон воздуха переместите рычаг 2 (рис. 308) вправо. Рычагом 3 можно изменять направление потока воздуха: крайнее левое положение – обдув ветрового стекла и передних боковых стекол, крайнее правое – обдув ног, среднее положение – обдув ветрового стекла, передних боковых стекол, ног и обдув салона через дефлекторы, если открыты заслонки дефлекторов. Рычагом 1, управляющим заслонкой притока воздуха, можно увеличить (левое положение) или уменьшить (правое положение) количество поступающего наружного воздуха. При необходимости можно увеличить интенсивность обогрева, включив переключателем 4 электродвигатель вентилятора на соответствующий режим.

Приточная вентиляция салона осуществляется по тем же каналам при крайнем левом положении рычага 2. Вытяжная вентиляция осуществляется за счет отверстий в задней обивке крыши и внутренней панели проема двери задка.
