8.14. Подножки

Снятие откидной подножки задка проводите в следующем порядке:

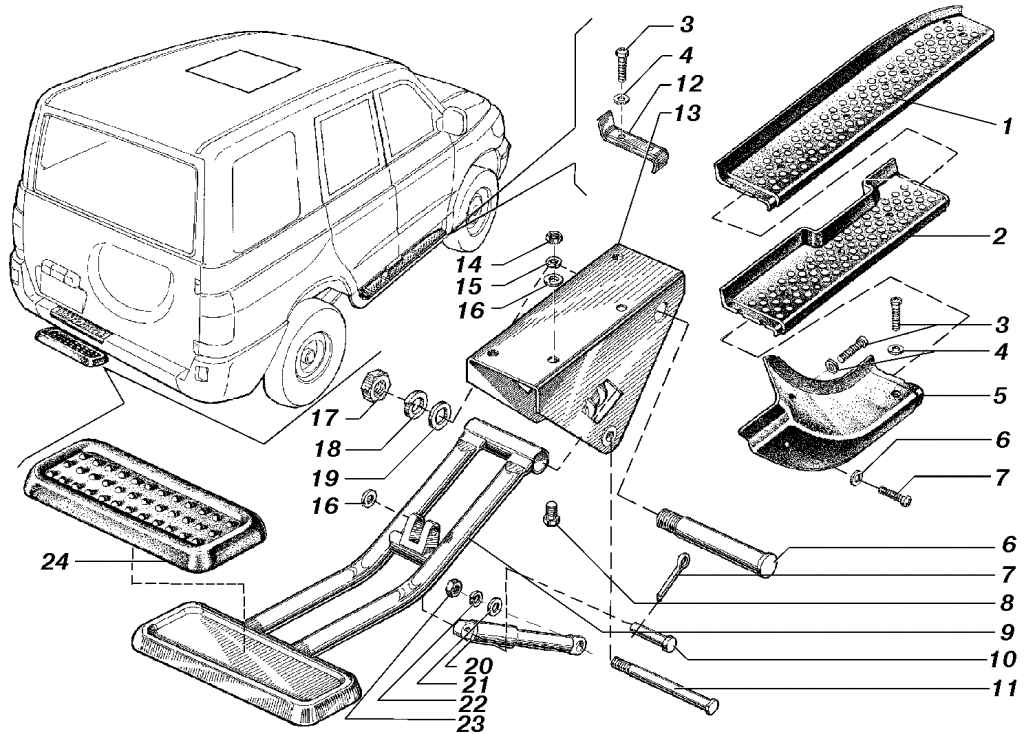

Рис. 325. Подножки: 1 – передняя накладка правой подножки; 2 – средняя накладка правой подножки; 3 – винт; 4, 16, 19, 21 – шайбы;  5 – задняя накладка правой подножки; 6, 11 – оси; 7 – шплинт; 8 – болт; 9 – откидная подножка; 10 – палец; 12 – прижим накладок подножки; 13 – кронштейн; 14, 17, 23 – гайки; 15, 18, 22 – пружинные шайбы; 20 – амортизатор; 24 – накладка откидной ножки

1. Отверните гайку 23 (рис. 325), снимите с оси 11 шайбы 21 и 22, выньте из кронштейна 13 ось 11.

2. Отверните гайку 17, снимите с оси 6 шайбы 18 и 19, поддерживая рукой откидную подножку 9; выньте из кронштейна 13 ось 6.

3. Выньте шплинт 7 из пальца 10, снимите шайбу 16 и выньте палец 10 из вилки откидной подножки 9, поддерживая рукой амортизатор 20.

При нарушении формы или повреждении резиновой накладки 24 замените ее новой.

Установку откидной подножки проводите в обратном порядке.

При деформации накладок 1, 2 и 5 (см. рис. 325) подножки снимите их, выпрямите и вновь установите. Для снятия накладок необходимо отвернуть пятнадцать винтов 3 (четыре винта крепления прижимов 12, три винта крепления средней накладки 2, пять – передней 1 и три – задней 5).

При нарушении формы или повреждении накладок замените их новыми.

При нарушении лакокрасочного покрытия прижима 12 накладок подножки снимите прижим, отвернув два винта 3, восстановите покрытие и вновь установите.
