8.18. Облицовка радиатора

Облицовка радиатора представляет собой цельнометаллическую панель с установленными на ней пластмассовыми облицовками фар и решеткой радиатора. Панель облицовки радиатора крепится в десяти точках и может сниматься для ремонта и замены.

Снятие панели облицовки радиатора

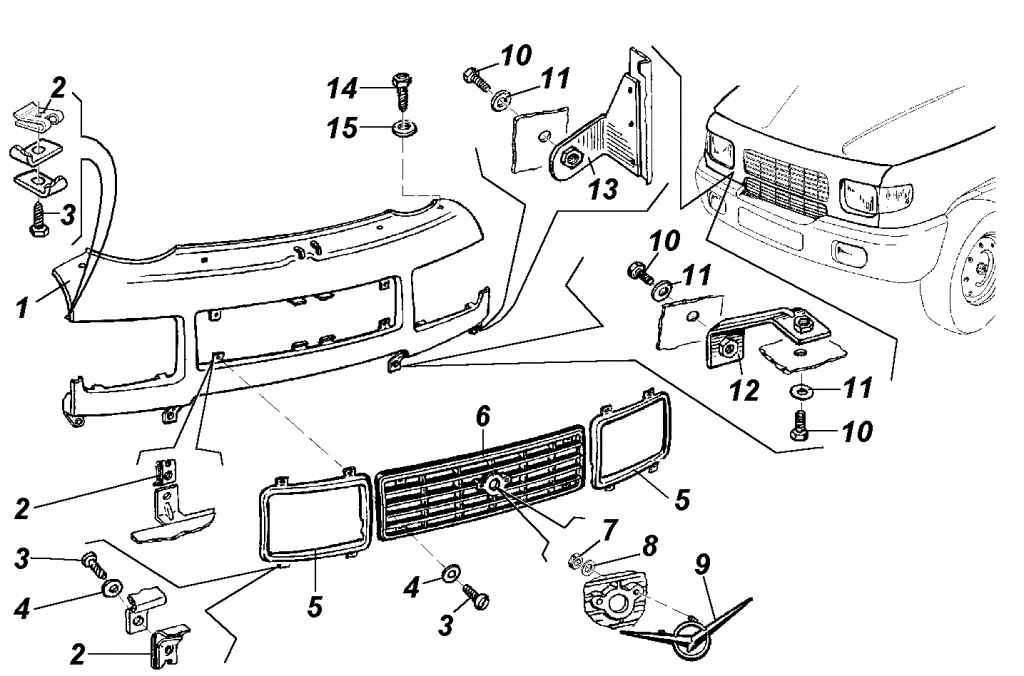

Рис. 329. Облицовка радиатора: 1 – панель облицовки радиатора; 2 – фланцевые гайки; 3, 14 – самонарезающие винты; 4, 8, 11, 15 – шайбы; 5 – облицовки фар; 6 – решетка радиатора; 7 – гайка; 9 – заводской знак; 10 – болты; 12 – средний кронштейн крепления панели облицовки радиатора; 13 – правый кронштейн крепления панели облицовки радиатора

1. Отверните два винта 3 (рис. 329) крепления панели облицовки радиатора к кронштейну крыла.

2. Отверните два болта 10 крепления панели облицовки радиатора к кронштейну 13 крыла.

3. Отверните два болта 10 крепления панели облицовки радиатора к среднему кронштейну 12 панели облицовки радиатора.

4. Отверните четыре винта 14 крепления панели облицовки радиатора к кузову. Снимите панель облицовки радиатора.

Снятие облицовки фар

и решетки радиатора

1. Отверните восемь винтов 3 крепления облицовок 5 фар к панели 1 облицовки радиатора.

2. Отверните четыре винта 3 крепления решетки 6 радиатора к панели 1 облицовки радиатора.

Установку панели облицовки радиатора проводите в обратном порядке.
