3.4.4.1. Проверка системы зажигания

Система зажигания вырабатывает очень высокое напряжение, поэтому, при выполнении работ следует соблюдать правила электробезопасности.

ПОРЯДОК ВЫПОЛНЕНИЯ

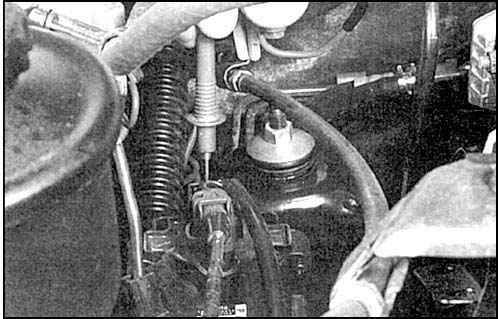

1. Если двигатель не запускается, а стартер проворачивает коленвал, то отсоедините высоковольтные провода от свеч и подключите к ним калиброванный разрядник, или отсоедините провод от одной из свеч, отведите изолирующий наконечник и зафиксируйте провод на расстоянии около 6 мм от оголенного участка массы. 2. Проверните коленвал стартером и следите за разрядником или проводом свечи. Должна появиться интенсивная искра голубого цвета. 3. Если искра имеется, то на свечи подается необходимое напряжение (проверьте остальные провода, чтобы убедиться в исправности крышки распределителя и бегунка). Выверните свечи и проверьте. 4. Если искра отсутствует, или искрообразование неустойчивое, то снимите крышку распределителя и проверьте состояние крышки и бегунка. При обнаружении влаги протрите насухо крышку и бегунок, установите крышку на место и повторите проверку. 5. Если искр по прежнему нет, то отсоедините от крышки распределителя высоковольтный провод катушки зажигания и подключите провод к испытательному разряднику или зафиксируйте провод катушки на расстоянии около 6 мм от массы. 6. Если искра появилась, то причиной может быть неисправность крышки распределителя, бегунка или проводов. 7. При отсутствии искры проверьте всю проводку первичной цепи катушки зажигания, убедитесь в чистоте и надежности соединений. Проверьте поступает ли напряжение на катушку от замка зажигания. Проверьте катушку зажигания (см. подраздел 3.4.5) и индукционный датчик распределителя (см. подраздел 3.4.8). Выполните необходимый ремонт и повторите испытание. 8. Если искра по прежнему отсутствует, то замените провод соединяющий катушку зажигания и крышку распределителя (проверьте сопротивление провода и сравните с нормативным). Если замена провода на заведомо исправный не дает результата, то неисправен электронный блок зажигания. 9. Проверьте подается ли напряжение от батареи на электронный блок при включении зажигания. Если напряжение отсутствует, то замените электронный блок.
