3.4.6. Распределитель зажигания

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

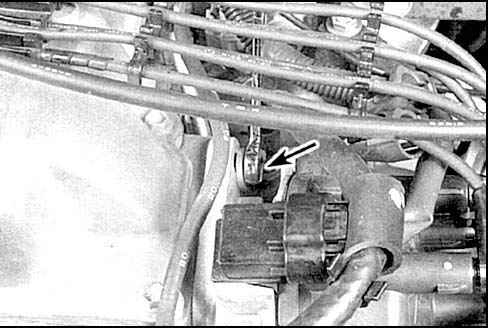

1. Отсоедините батарею от массы. 2. Отсоедините от распределителя разъемы. 3. Найдите на крышке распределителя метку высоковольтного вывода 1-го цилиндра. Если метка на крышке отсутствует, то найдите соответствующий вывод по проводу от 1-го цилиндра. 4. Снимите крышку распределителя и, провернув коленвал, установите бегунок напротив высоковольтного вывода 1-го цилиндра. 5. Нанесите метку на нижней кромке корпуса распределителя, непосредственно под указателем бегунка. Нанесите также метки на корпусе распределителя и на головке цилиндров, чтобы обеспечить правильную установку распределителя при сборке. 6. Если конструкцией предусмотрено крепление распределителя двумя болтами с заплечиками, то отпустите эти болты, но полностью не отворачивайте. 7. Отверните болт крепления распределителя (показан стрелкой), затем подайте распределитель в горизонтальном направлении и достаньте его. Поворот коленвала после снятия распределителя с двигателя не допускается.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

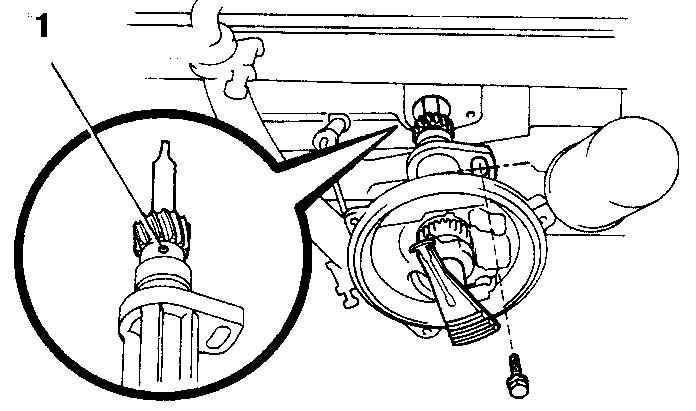

Предупреждение Если коленвал все же поворачивался после снятия распределителя, то установите поршень 1-го цилиндра в ВМТ такта сжатия и сориентируйте бегунок и корпус распределителя. 1. Замените уплотнительное кольцо на хвостовике распределителя. 2. При установке распределителя выемка (1) должна быть обращена вверх. Предупреждение На автомобилях с 1993 года при установке совмещаются канавка в корпусе распределителя и выступ на шестерне привода. 3. Вставьте распределитель в двигатель, точно сориентировав корпус по нанесенным меткам. 4. Если распределитель не устанавливается по месту, то еще раз проверьте метки, нанесенные на основании корпуса распределителя и на двигателе перед разборкой. Установите распределитель точно по этим меткам. Проверьте также ориентацию бегунка, метка на бегунке должна совпадать с меткой на основании корпуса, нанесенной до разборки. 5. Заверните болт крепления распределителя. 6. Далее установка выполняется в обратном порядке. 7. Проверьте установку момента зажигания, затяните болт крепления распределителя.
