2.2. Приборный щиток и сигнальные устройства

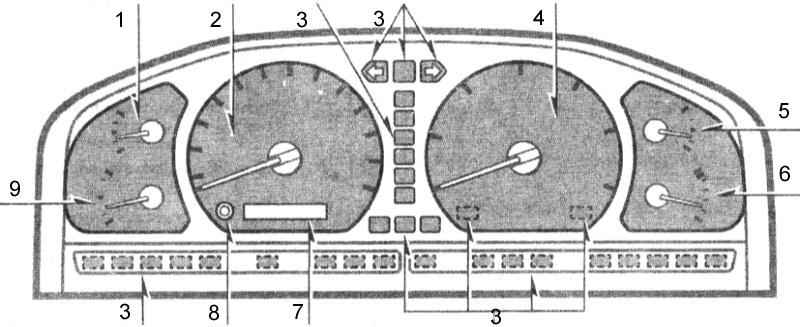

1 — Вольтметр
2 — Спидометр
3 — Контрольной лампы и индикаторы
4 — Тахометр
5 — Указатель давления двигательного масла

6 — Указатель температуры охлаждающей жидкости
7 — Одометр и два счетчика пробега
8 — Кнопка сброса показаний счетчика пробега
9 — Указатель запаса топлива

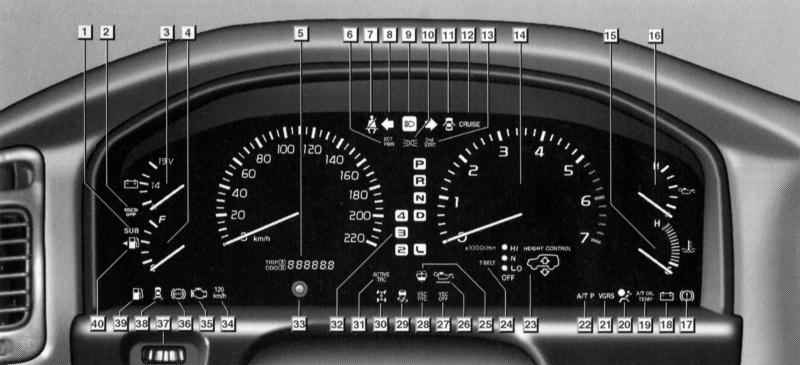

1 — К/Л активации дополнительного топливного бака
2 — К/Л отключения боковых подушек безопасности
3 — Вольтметр
4 — Указатель запаса топлива
5 — Одометр и 2-режимный счетчик пробега
6 — К/Л активации режима PWR
7 — К/Л не пристегнутого ремня безопасности водителя
8 — К/Л включенных указателей поворотов
9 — К/Л включенного дальнего света головных фар
10 — К/Л включенных задних туманных фонарей
11 — К/Л открытой двери
12 — К/Л активации темпостата
13 — К/Л активации режима старта со 2-й передачи
14 — Тахометр
15 — Указатель температуры охлаждающей жидкости
16 — Указатель давления двигательного масла
17 — К/Л неисправности тормозной системы
18 — К/Л разрядки батареи
19 — К/Л температуры ATF
20 — К/Л системы SRS

21 — К/Л неисправности системы рулевого управления с переменным передаточным числом
22 — К/Л не установленного положения «Park» АТ
23 — Индикаторы системы управления высотой подвески
24 — К/Л требующейся замены ремня привода ГРМ
25 — К/Л низкого уровня жидкости стеклоомывателя
26 — К/Л низкого уровня двигательного масла
27 — К/Л выключенной системы VSC
28 — К/Л неисправности систем VSC и TRC
29 — К/Л обнаружения проскальзывания колес
30 — К/Л блокировки межосевого дифференциала
31 — К/Л активации системы TRC
32 — Индикаторы выбранной передачи АТ
33 — Кнопка выбора отображения показаний счетчиков пробега и одометра
34 — К/Л превышения скорости
35 — К/Л неисправности (MIL)
36 — К/Л системы ABS
37 — Регулятор яркости подсветки комбинации приборов
38 — К/Л неисправности задних фонарей
39 — К/Л низкого уровня топлива
40 — Указатель стороны автомобиля, на которой расположена дверца топливной заливной горловины

Указанные в таблице контрольные лампы могут встречаться на некоторых вариантах комбинации приборов модели Lexus LX 470, отличных от указанной на иллюстрации, а также на моделях Toyota Land Cruiser. Некоторые К/Л комбинации приборов модели Toyota Land Cruiser также перечислены на иллюстрации, отличается только их расположение.
