2.11.23. Замена клапана РОГ (1CD-FTV)

Снимите отрицательную клемму с аккумуляторной батареи.
Снимите воздушный фильтр в сборе.

Снятие клапана РОГ

Разъем клапана РОГ
Рис. 2.602. Разъем клапана РОГ

Отсоедините разъем клапана и два подходящих к нему шланга (рис. 2.602).

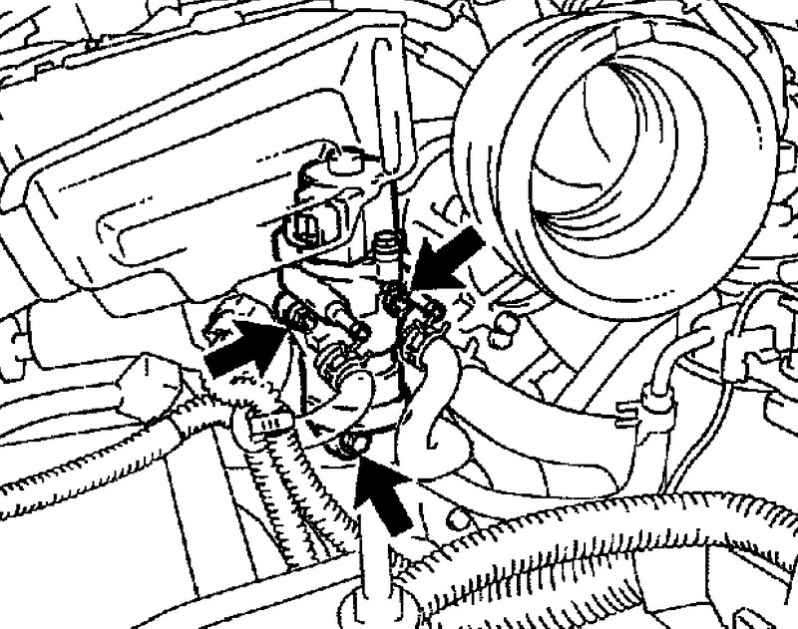

Крепление клапана РОГ
Рис. 2.603. Крепление клапана РОГ

Отверните болт и две гайки, после чего снимите клапан РОГ (рис. 2.603).
Снимите уплотнительную прокладку.

Установка клапана РОГ
Установите уплотнительную прокладку.
Установите на нее клапан РОГ и закрепите с помощью болта и двух гаек.
Момент затяжки: 18 Н·м.
Подсоедините разъем клапана и два подходящих шланга.
Установите воздушный фильтр в сборе.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
Убедитесь в отсутствии утечек охлаждающей жидкости.
