2.11.14. Замена датчика угла поворота распределительного вала (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи

Снимите крышку поводка очистителя ветрового стекла.

Снимите передний левый поводок очистителя ветрового стекла с щеткой в сборе.

Снимите передний правый поводок очистителя ветрового стекла с щеткой в сборе.

Снимите уплотнитель верхней кромки перегородки мотоотсека.

Снимите верхнюю правую вентиляционную решетку капота

Снимите верхнюю левую вентиляционную решетку капота

Снимите электродвигатель очистителя ветрового стекла с тягами в сборе

Снимите наружную панель капота.

Снятие датчика угла поворота распределительного вала

Отсоедините 2 хомута крепления жгута проводов.

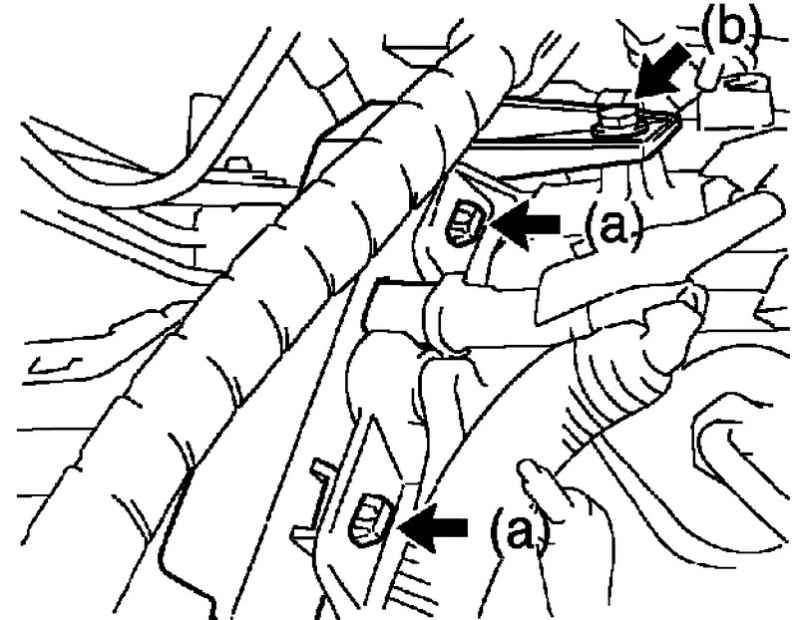

Рис. 2.581. Крепление жгута проводов датчика угла поворота распределительного вала

Отверните болт и отсоедините жгут проводов (рис. 2.581).

Отверните болт и отсоедините жгут проводов.

Отсоедините разъем датчика угла поворота распределительного вала.

Выверните болт и снимите датчик угла поворота распределительного вала.

Установите датчик угла поворота распределительного вала.

Момент затяжки: 8,8 Н·м.

ПРИМЕЧАНИЕ

Установку остальных компонентов осуществляйте в порядке, обратном снятию.

Замена датчика угла поворота коленчатого вала (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите нижний защитный щиток №1 двигателя.

Снимите нижний правый щиток двигателя.

Снятие датчика угла поворота коленчатого вала

Отсоедините разъем датчика угла поворота коленчатого вала.

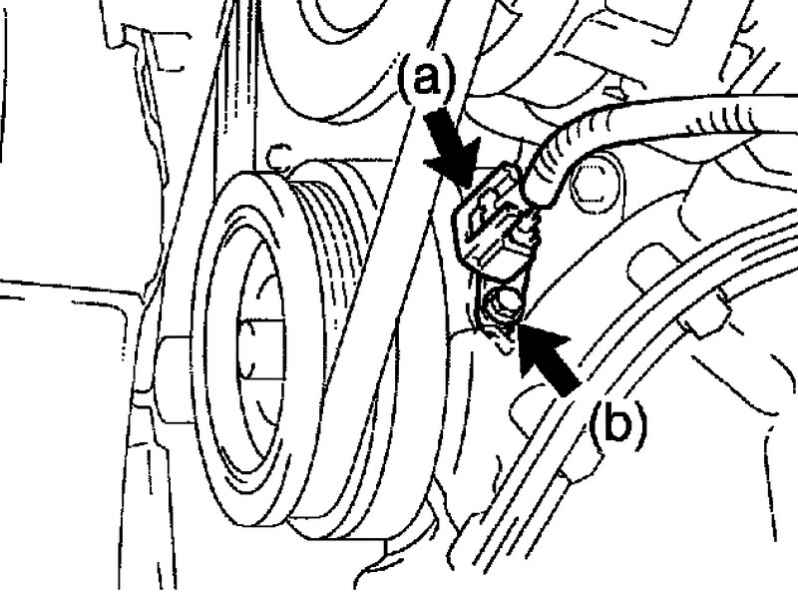

Рис. 2.582. Снятие датчика угла поворота коленчатого вала

Выверните болт и снимите датчик угла поворота коленчатого вала (рис. 2.582).

Установите датчик угла поворота коленчатого вала.

Момент затяжки: 8,8 Н·м.

Установите нижний правый щиток двигателя.

Установите нижний защитный щиток №1 двигателя.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.
