3.3.9.1. Проверка положения рычага переключения передач

При перемещении рычага переключения передач в каждое положение, удостоверьтесь, что рычаг перемещается плавно, а индикатор положения рычага работает правильно.

Диапазон, в котором можно перемещать рычаг, не нажимая кнопку на рукоятке рычага:

R–N–D, L–2–D–N.

Диапазон, в котором можно перемещать рычаг только при нажатой кнопке на рукоятке рычага:

D–2–L, N–R–P.

Диапазон, в котором можно перемещать рычаг только при нажатой кнопке на рукоятке рычага и нажатой педали тормоза, а ключ зажигания должен находиться в положении ON:

P–R.

Запустите двигатель и удостоверьтесь, что автомобиль двигается вперед при переводе рычага из положения N в положение D и двигается назад при переводе рычага в положение R.

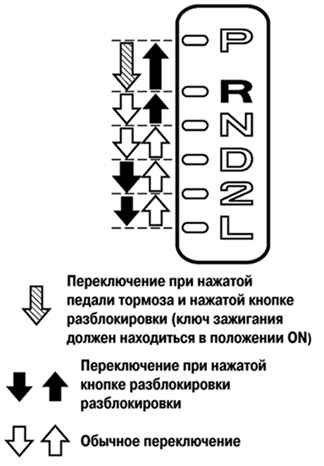

Рис. 3.78. Схема проверки положения рычага переключения передач
