3.3.12.1. Снятие

Снимите аккумуляторную батарею.

Снимите крышку №1 двигателя.

Снимите воздушный фильтр в сборе.

Снимите шланг №1 воздушного фильтра.

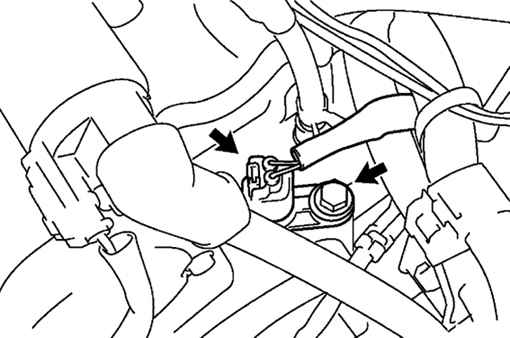

Рис. 3.97. Снятие датчика NT оборотов коробки предач

Отсоедините разъем датчика оборотов коробки передач. Снимите болт и датчик NT оборотов коробки передач (рис. 3.97).

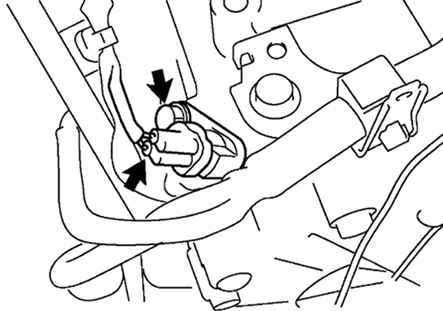

Рис. 3.98. Снятие датчика NС оборотов коробки предач

Отсоедините разъем датчика оборотов коробки передач. Снимите болт и датчик NC оборотов коробки передач (рис. 3.98).
