3.3.11.2. Установка переключателя положения стоянка / нейтраль

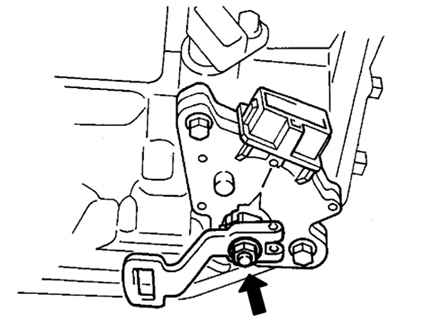

Рис. 3.95. Установка рычага вала управления

Установите рычаг вала управления, шайбу и гайку (рис. 3.95).

Момент затяжки: 12,7 Н·м.

Установите трос управления коробкой передач.

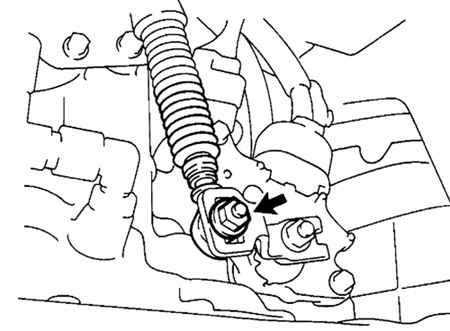

Рис. 3.96. Установка троса управления коробкой передач

Временно установите трос управления на рычаг вала управления и закрепите его гайкой (рис. 3.96).

Установите трос управления с новым зажимом в кронштейн.

Подключите разъем переключателя положения стоянка/ нейтраль.

Отрегулируйте и проверьте положение рычага переключения передач.

Установку остальных компонентов проводите в порядке, обратном снятию.
