3.3.10.1. Осмотр и проверка муфты гидротрансформатора

Осмотрите одностороннюю муфту.

Установите специальное приспособление 09350-32014 во внутреннее кольцо односторонней муфты.

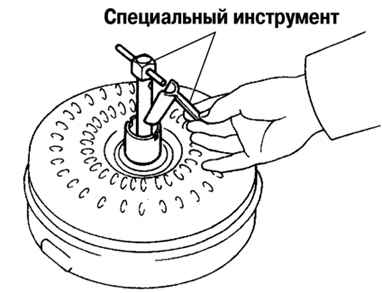

Рис. 3.81. Установка специального приспособления

Установите специальное приспособление так, чтобы оно попало в паз втулки гидротрансформатора и наружное кольцо односторонней муфты (рис. 3.81).

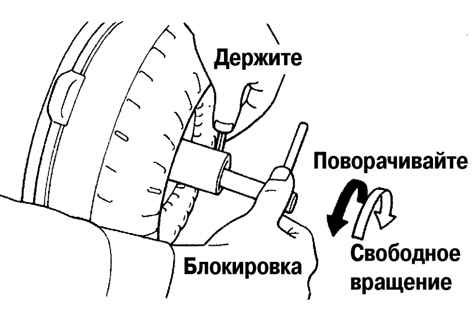

Рис. 3.82. Вращение муфты гидротрансформатора

Установив муфту гидротрансформатора на бок, убедитесь в том, что односторонняя муфта блокируется при вращении против часовой стрелки и плавно вращается по часовой стрелке (рис. 3.82).

В случае необходимости очистите гидротрансформатор и повторно проверьте одностороннюю муфту.

Замените гидротрансформатор при отрицательном результате проверки односторонней муфты.

Определите состояние узла муфты гидротрансформатора.

Если в результате проверки муфты гидротрансформатора следующий пункт не выполняется, замените муфту гидротрансформатора.

Признаки неисправности приведены ниже.

Муфта гидротрансформатора издает металлический звук при стояночном тесте, или когда рычаг переключения передач находится в нейтральном положении.

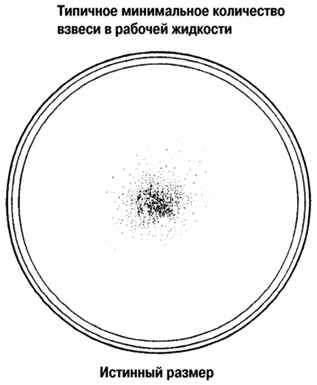

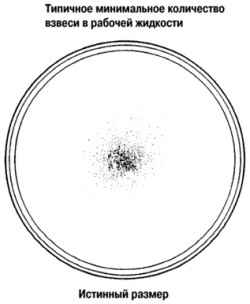

Рис. 3.83. Количество взвеси в рабочей жидкости

Односторонняя муфта свободно вращается или блокируется в обоих направлениях. Количество взвеси в рабочей жидкости превышает типовой предел (см. рис. 3.83).

ПРИМЕЧАНИЕ На рисунке показано количество взвеси приблизительно в 0,25 л рабочей жидкости, которая слита из снятой муфты гидротрансформатора.

Замените рабочую жидкость в муфте гидротрансформатора.

Если рабочая жидкость изменила цвет и/или имеет неприятный запах, хорошо размешайте жидкость в муфте гидротрансформатора и слейте ее, удерживая трансформатор лицевой частью вверх.
