2.1.1.9. Балансировочный вал

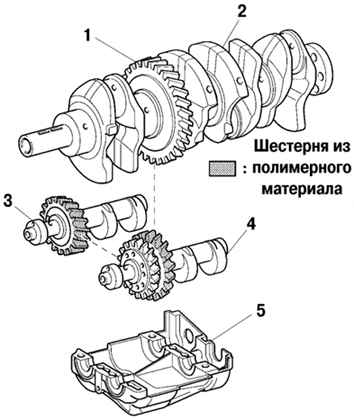

Рис. 2.11. Балансировочный вал: 1 – коленчатый вал; 2 – привод; 3 – балансировочный вал 2; 4 – балансировочный вал 1; 5 – корпус балансировочного вала

Балансировочный вал используется для уменьшения колебаний. Привод балансировочного вала осуществляется шестерней, которая устанавливается на противовес коленчатого вала. Кроме того, шестерня из полимерного материала позволяет снизить уровень шума и облегчить конструкцию.
