2.1.1.6. Поршень

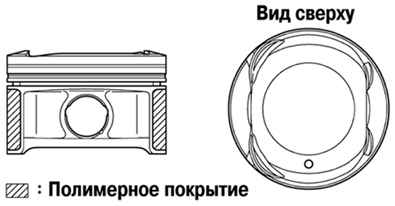

Рис. 2.8. Поршень и юбка поршня

Поршень сделан из алюминиевого сплава, а область юбки сделана компактной и легкой. Часть днища поршня имеет клиновую форму для улучшения топливной экономичности. Юбка поршня покрыта полимером для снижения потерь на трение. Поршневые пальцы плавающего типа. Увеличение точности обработки цилиндра позволило применять поршни одного наружного диаметра (см. рис. 2.8).
