6.1.16. Снятие и установка ограничителя давления в зависимости от нагрузки

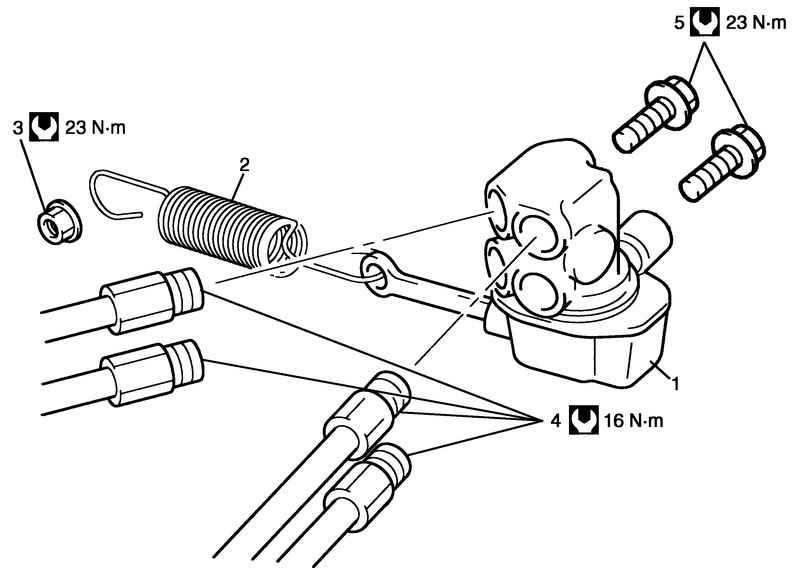

ВНИМАНИЕ Никогда не разбирайте ограничитель давления в зависимости от нагрузки. При этом его работа будет нарушена. Если ограничитель неисправен, замените его новым (рис. 6.38).

Очистите место вокруг крышки резервуара и откачайте жидкость шприцем.

Поднимите автомобиль на подъемнике.

Отсоедините тормозные магистрали от ограничителя давления.

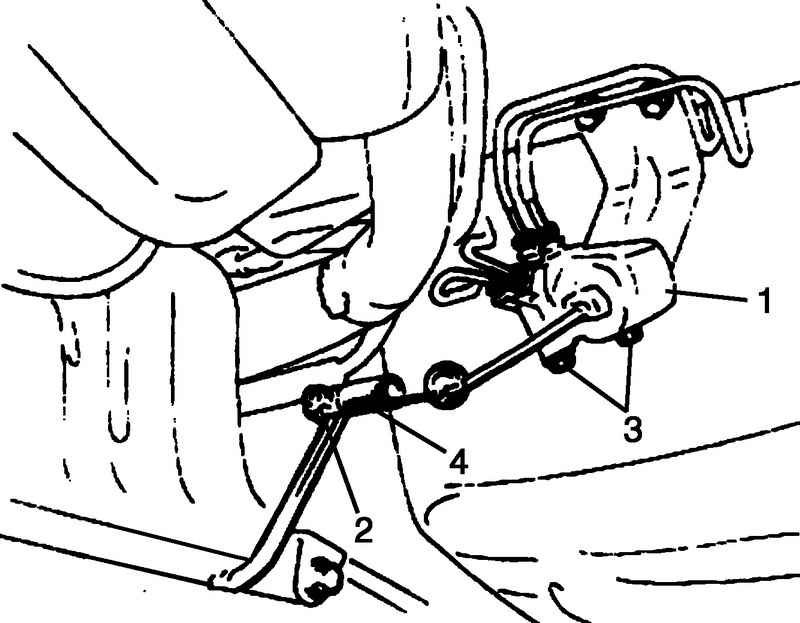

Рис. 6.39. Снятие ограничителя давления

Отверните болты крепления 3 и регулировочную гайку 2 (рис. 6.39).

Снимите ограничитель давления 1 с пружиной 4 с кузова автомобиля (рис. 6.39).

Установите ограничитель давления в зависимости от нагрузки с пружиной на кузов автомобиля.

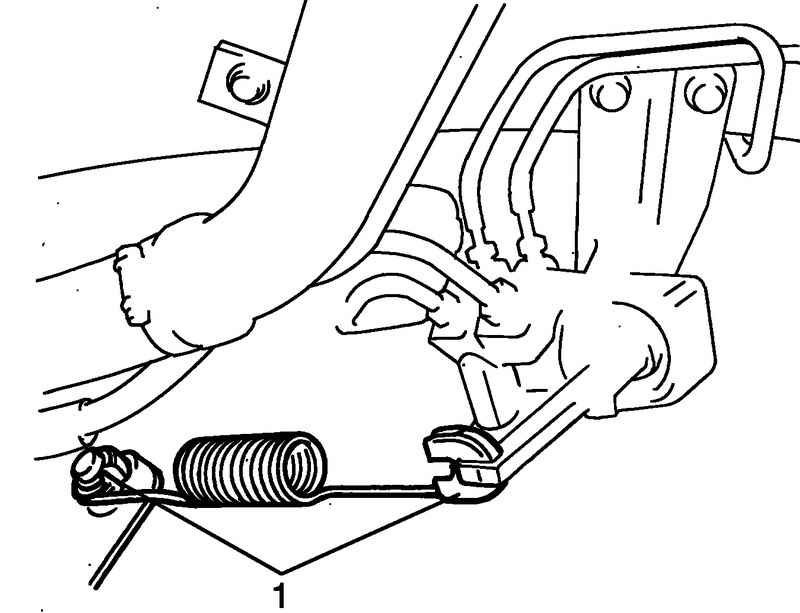

Рис. 6.40. Места нанесения смазки

Нанесите многоцелевую консистентную смазку на верхний и нижний шарнир 1 цил.пружины (рис. 6.40).

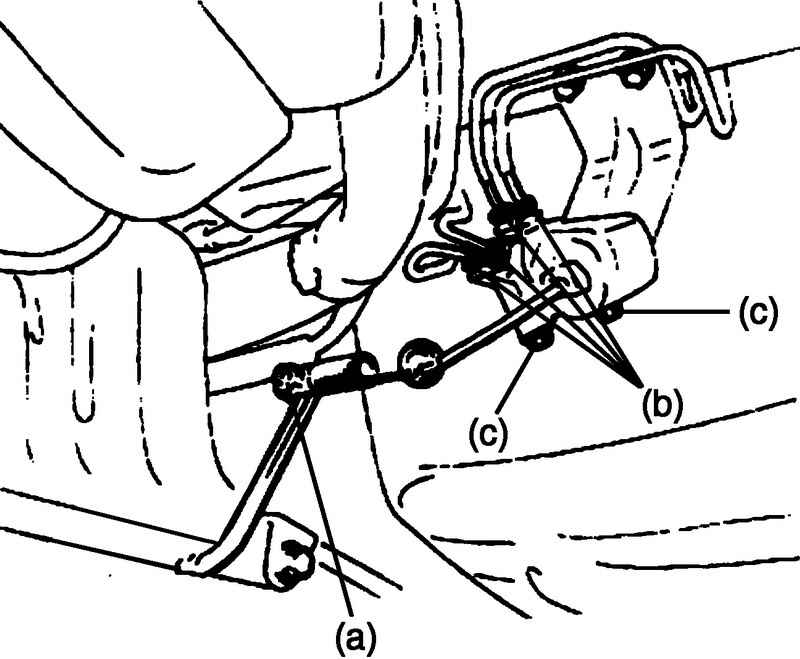

Рис. 6.41. Болты и гайки тормозной магистрали и болта крепления ограничителя давления

Затяните все болты и гайки номинальным усилием затяжки, как показано на рисунке 6.41.

Регулировочная гайка ограничителя давления в зависимости от нагрузки А: 23 Н·м.

Гайка тормозной магистрали В: 16 Н·м.

Болт крепления ограничителя давления в зависимости от нагрузки (c): 23 Н·м.

Заполните резервуар тормозной жидкостью и удалите воздух из тормозной системы.

После удаления воздуха проверьте правильность установки ограничителя давления в зависимости от нагрузки, см. «Проверка и регулировка ограничителя давления в зависимости от нагрузки».

Перед проверкой и регулировкой.

– Топливный бак должен быть полностью заполнен топливом.

– Автомобиль должен быть снаряжен запасным колесом, инструментом и домкратом с рукояткой.

– Автомобиль не должен нести любой другой нагрузки.

– Автомобиль должен быть установлен на ровной горизонтальной поверхности.

Переведите рычаг ограничителя давления в пальцем в крайнее положение и измерьте длину цилиндрической пружины («a» на рисунке 6.42).

Длина пружины «a»: 142 мм.

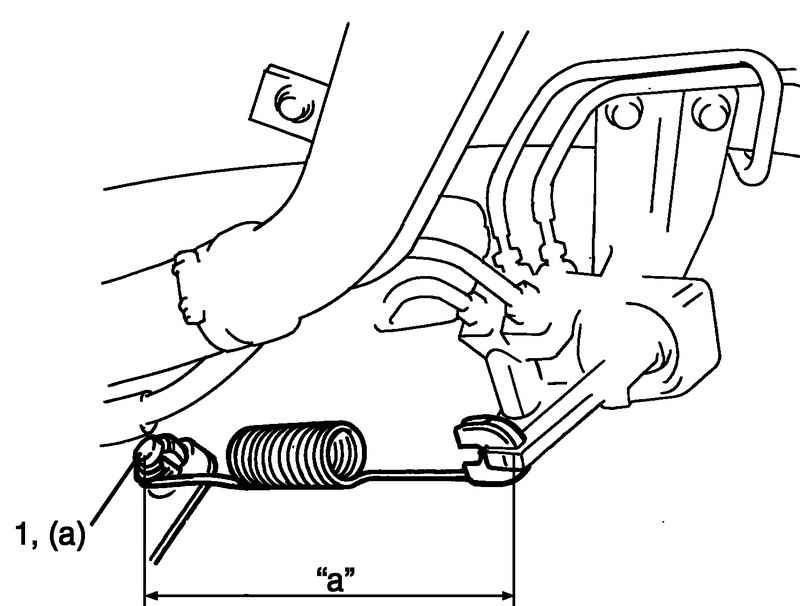

Рис. 6.42. Измерение длины цилиндрической пружины

Если это не так, отрегулируйте длину пружины переместив ее, как показано на рисунке. После регулировки, затяните гайку 1 номинальным усилием затяжки (рис. 6.42).

Момент затяжки регулировочной гайки ограничителя давления в зависимости от нагрузки А: 23 Н·м.

ПРИМЕЧАНИЕ Убедитесь в том, что корпус ограничителя давления в зависимости от нагрузки и соединения тормозных трубопроводов не имеют следов утечки жидкости. Замените все дефектные части.

Проверьте давление жидкости, см. «Проверка давления жидкости (если имеется ограничитель давления в зависимости от нагрузки)».
