6.1.14. Снятие и установка усилителя тормозов

Снимите главной цилиндр с усилителя, см. «Детали усилителя тормозов» и «Снятие и установка главного цилиндра».

Отсоедините вакуумный шланг от усилителя, см. «Детали усилителя тормозов».

Снимите вакуумный трубопровод усилителя тормозов.

Поддержите двигатель домкратом.

Снимите штифт толкателя и отверните гайки крепления усилителя, затем снимите усилитель.

Проверьте и отрегулируйте зазор между штоком усилителя и поршнем главного цилиндра. См.» Проверка и регулировка усилителя тормозов».

Проверьте и отрегулируйте расстояние между установочной поверхностью усилителя (без уплотнения) и центром отверстия штифта, см. «Проверка и регулировка усилителя тормозов».

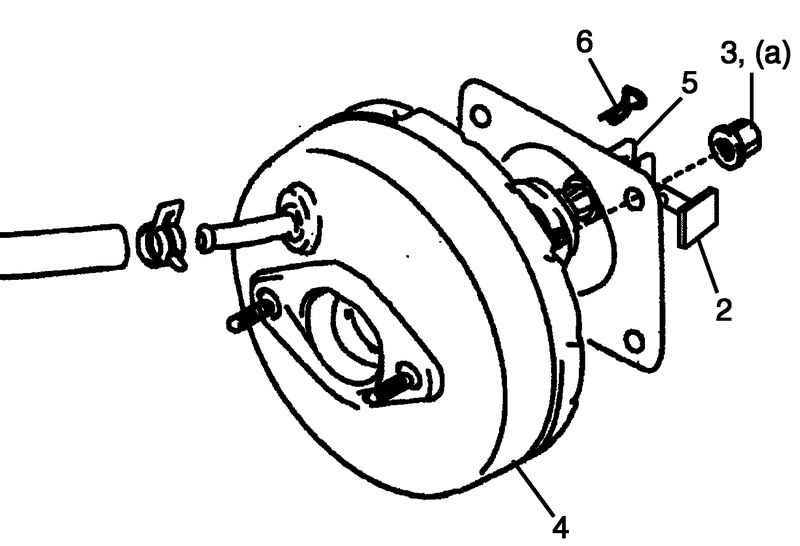

Рис. 6.33. Вакуумный усилитель тормозов

Установите усилитель 4 на моторный щит. Соедините вилку толкателя 5 с рычагом педали штифтом 2 с зажимом 5 (рис. 6.33).

Затяните гайки крепления усилителя 3 номинальным усилием затяжки.

Момент затяжки гайки крепления усилителя А: 13 Н·м.

Установите вакуумный трубопровод усилителя.

Установите корпус воздушного фильтра на кузов автомобиля.

Установите главный цилиндр на усилитель, см. «Снятие и установка главного цилиндра».

Залейте в резервуар тормозную жидкость.

Удалите воздух из тормозной системы.

Проверьте высоту педали над полом и свободный ход педали, см. «Проверка высоты педали тормоза» и «Проверка свободного хода педали тормоза».

Выполните тормозной тест и проверьте все установленные детали на наличие утечки жидкости.
