2.1.9. Проверка искры зажигания

Снимите крышку двигателя с крышки головки блока цилиндров.

Отсоедините все разъемы от топливных форсунок при отключенном от аккумуляторной батареи отрицательном проводе.

ВНИМАНИЕ Если разъемы форсунок не будут отсоединены, во время проверки горючий газ через отверстия свечей зажигания может попасть в моторный отсек и загореться.

Снимите блок катушки зажигания и высоковольтный провод.

Выверните свечу зажигания и проверьте ее тип и состояние.

Если состояние свечи хорошее, подключите разъем катушки зажигания к блоку катушки зажигания, а свечу зажигания – к блоку катушки зажигания или высоковольтному проводу. Соедините свечу зажигания с массой.

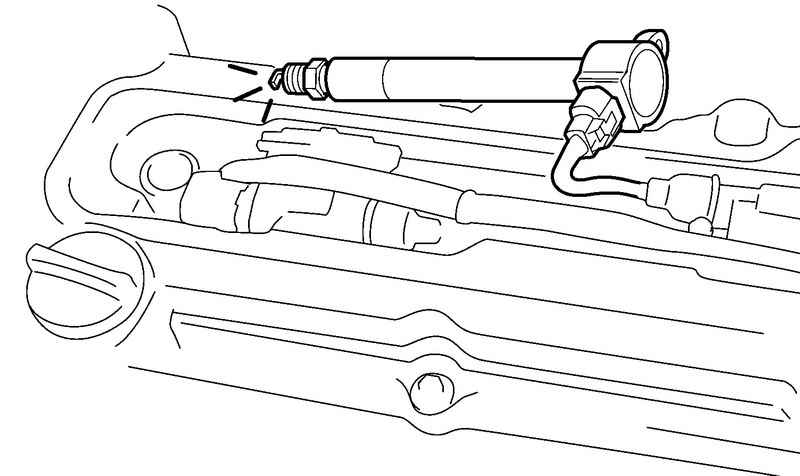

Рис. 2.27. Проверка искры свечи зажигания

Проворачивая двигатель стартером проверьте искру на каждой свече зажигания (рис. 2.27).

Если искры нет, проверьте связанные элементы.

Установите свечу зажигания.

Установите блок катушки зажигания и высоковольтный провод.

Подключите разъем жгута топливной форсунки и разъем жгута катушки зажигания.

Установите крышку двигателя на крышку головки блока цилиндров.
