2.1.10. Снятие и установка высоковольтного провода

Снимите крышку двигателя с крышки головки блока цилиндров.

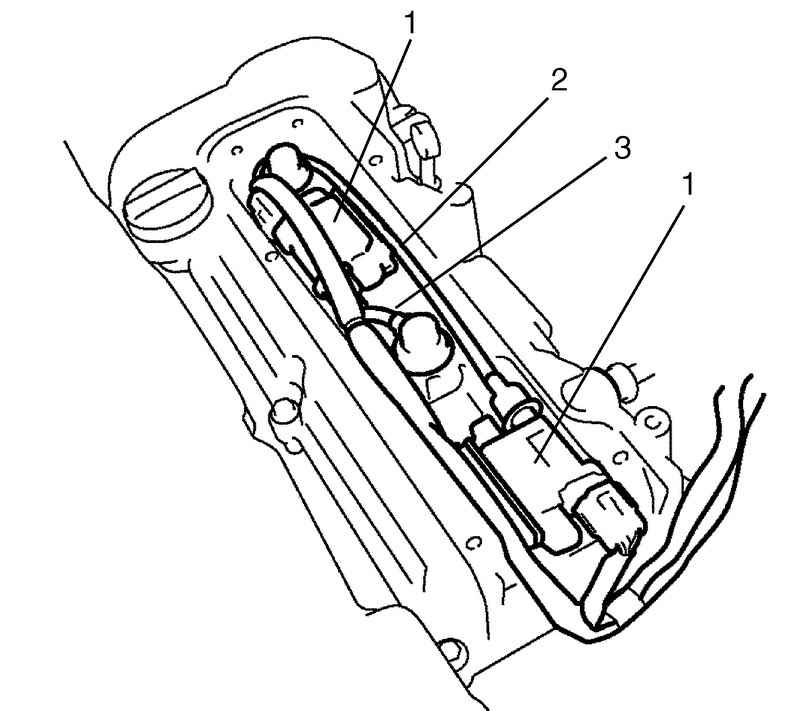

Рис. 2.28. Отсоединение высоковольтных проводов

Отсоедините высоковольтный провод первого цилиндра 2 и высоковольтный провод третьего цилиндра 3 от блоков катушек зажигания 1 (рис. 2.28).

Снимите высоковольтные провода со свечей зажигания.

ВНИМАНИЕ Рекомендуется снимать высоковольтные провода вместе с наконечниками, чтобы не повредить внутренний провод (резистивный провод). По той же самой причине, разъединяйте все соединения удерживая провод за наконечник.

Подключите высоковольтный провод первого цилиндра 2 и высоковольтный провод третьего цилиндра 3 к свечам зажигания и блокам катушек зажигания 1 (рис. 2.28).

Установите крышку двигателя на крышку головки блока цилиндров.

ВНИМАНИЕ Никогда не используйте при замене высоковольтных проводов провода с металлическим проводником. При подключении высоковольтных проводов следите за тем, чтобы наконечник провода был надет полностью.
