2.1.11. Проверка высоковольтного провода

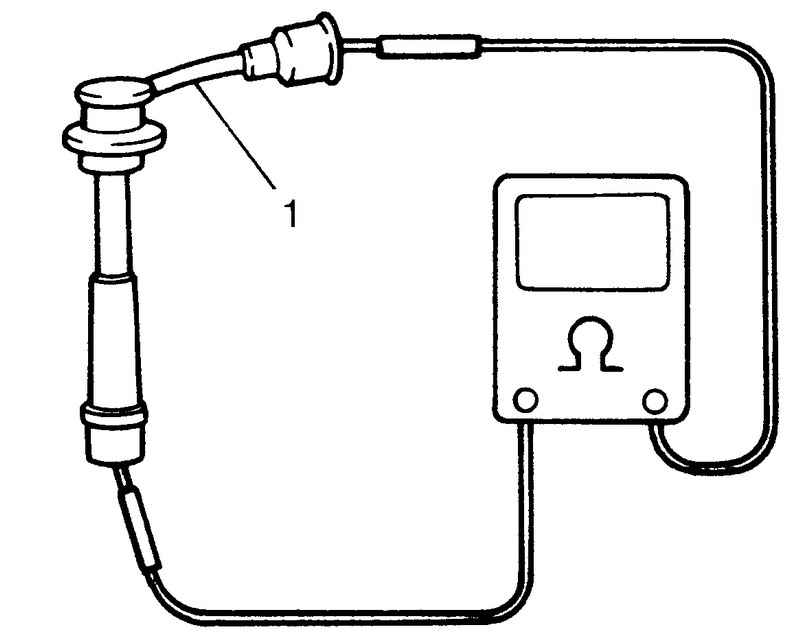

Рис. 2.29. Измерение сопротивления высоковольтного провода омметром

Измерьте сопротивление высоковольтного провода 1 омметром (рис. 2.29).

Если сопротивление превышает норму, замените высоковольтный провод.

Высоковольтный провод первого цилиндра (длинный)

Сопротивление 1,4–4,0 кОм.

Высоковольтный провод третьего цилиндра (короткий)

Сопротивление 0,6–2,0 кОм
