2.1.14. Снятие и установка катушки зажигания (с воспламенителем)

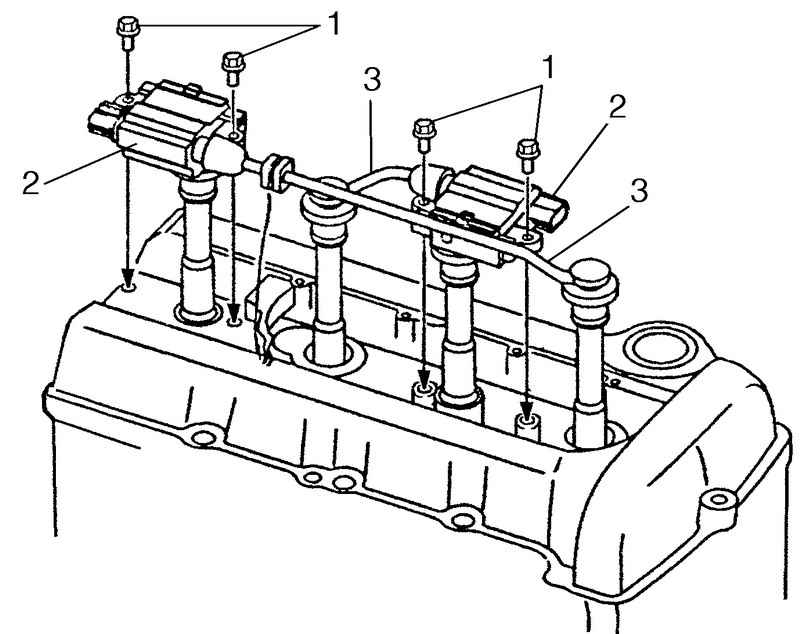

Рис. 2.31. Снятие катушек зажигания

Снятие

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Снимите крышку двигателя с крышки головки блока цилиндров.

Отсоедините разъем катушки зажигания.

Отсоедините высоковольтный провод 3 от катушки зажигания 2.

Отверните болты катушки зажигания 1, затем выньте блок катушки зажигания.

Установка

Установите катушку зажигания.

Затяните болты крепления катушки зажигания, затем подключите разъем катушки зажигания.

Подключите высоковольтный провод к катушке зажигания.

Установите крышку двигателя на крышку головки блока цилиндров.

Подключите провод к отрицательному выводу аккумуляторной батареи.
