5.2.1. Общее описание

Все крепежные элементы подвески очень важны, поскольку от них зависит работа основных частей и систем, и/или они могут повлиять на стоимость ремонта. При необходимости их замены следует использовать только детали с таким же номером или аналогичные детали. Никогда не используйте для замены подходящие детали более низкого качества. Чтобы обеспечить хорошее крепление детали при ее замене необходимо использовать указанные значения момента затяжки.

Никогда не пытайтесь нагревать, закаливать или выпрямлять любые части подвески. Замените поврежденную часть новой, иначе она сломается.

Задняя подвеска представляет собой тип жесткого моста из 5 звеньев, состоящего из цилиндрических пружин, заднего моста, амортизаторов, верхних тяг, нижних тяг и боковой тяги.

Нижняя и верхняя тяги соединяются с мостом и кузовом при помощи втулок так, что мост двигается вверх и вниз, а втулки при этом служат опорными точками.

Амортизатор устанавливается между кузовом и мостом для поглощения вертикального движения кузова автомобиля.

При установке сливной масляной пробки шестерни дифференциала очистите резьбовую часть пробки и нанесите на нее герметик (SUZUKI BOND No.1215, 99000-31110).

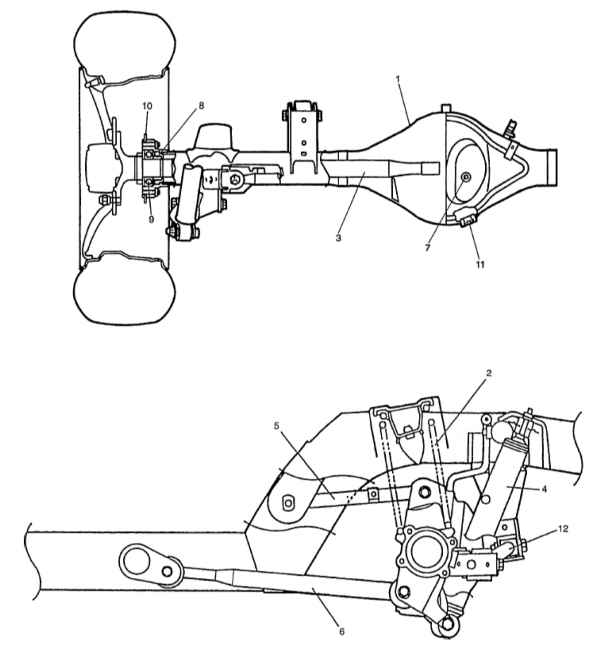

1 — корпус заднего моста 2 — цилиндрическая пружина 3 — мост 4 — амортизатор 5 — верхняя тяга 6 — нижняя тяга	7 — пробка уровня масла 8 — стопор подшипника колеса 9 — подшипник заднего колеса 10 — тормозная пластина 11 — сливная пробка для масла 12 — боковая тяга
