4.2.1.2. Развал передних колес

Развал – это отклонение передних колес от вертикали, при взгляде со стороны передней части автомобиля. Если колеса расходятся по направлению к верху, то развал положительный, если сходятся, то развал отрицательный. Угол отклонения измеряется в градусах.

Угол развала при ненагруженном автомобиле: «С» — 0' ± 1°.

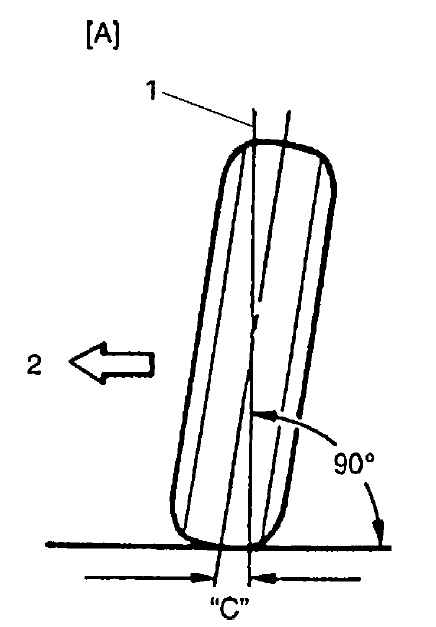

Вид спереди

1 — центральная ось колеса
2 — центр кузова автомобиля
