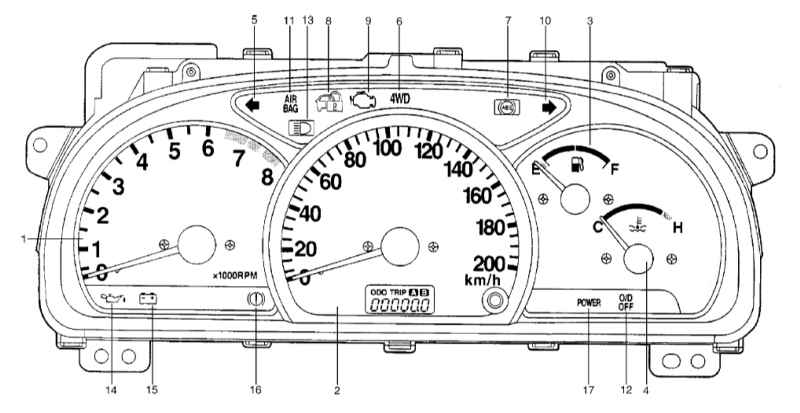

20.4.2.8. Комбинация приборов

1 — тахометр
2 — спидометр
3 — индикатор уровня топлива
4 — индикатор температуры охлаждающей жидкости
5 — индикаторная лампа указателя левого поворота
6 — индикаторная лампа полного привода (4-WD) (если оборудован)
7 — индикаторная лампа неисправности системы ABS (если оборудован)
8 — индикаторная лампа неисправности иммобилайзера (если оборудован)
9 — индикаторная лампа «проверьте двигатель»
10 — индикаторная лампа указателя правого поворота

11 — индикаторная лампа неисправности системы «air bag» (если оборудован)
12 — индикаторная лампа отключения режима «овердрайв» (только для автоматических трансмиссий)
13 — индикаторная лампа дальнего света
14 — индикаторная лампа низкого давления масла
15 — индикаторная лампа разрядки аккумулятора
16 — индикаторная лампа неисправности тормозной системы и стояночного тормоза
17 — индикаторная лампа режима «power» (только для автоматических трансмиссий)

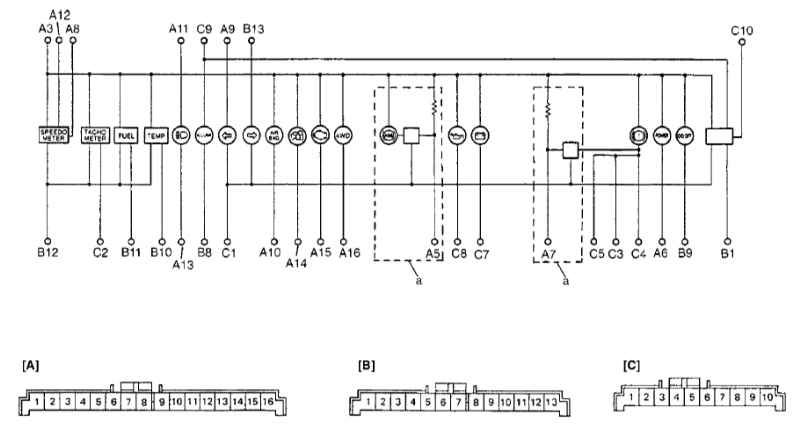

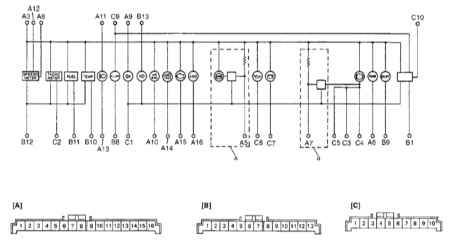

Расположение пинов разъема показаны со стороны провода.

a — если оборудован
A — разъем А
1 — пустой
2 — пустой
3 — к замку зажигания BLK/ HT
4 — пустой
5 — к блоку управления ABS (если оборудован) BLU/ORN
6 — к блоку управления АКПП GRY/BLU
7 — к блоку управления ABS (если оборудован) BRN
8 — к датчику скорости BLU/ EL
9 — к комбинированному переключателю GRN/RED
10 — к контрольно-диагностическому модулю (если оборудован) YEL/GRN или BLU
11 — к главному предохранителю WHT/BLU
12 — к блоку предохранителей WHT
13 — к комбинированному переключателю RED
14 — к блоку управления двигателем (КПП для автомобилей с автоматической трансмиссией) PPL
15 — к блоку управления двигателем (КПП для автомобилей с автоматической трансмиссией) PPL/YEL
16 — к блоку управления двигателем (КПП для автомобилей с автоматической трансмиссией) (если оборудован) ORN/BLK
B — разъем В
1 — к дверному выключателю (водительской двери) BLK/B LU
2 — пустой

3 — пустой
4 — пустой
5 — пустой
6 — пустой
7 — пустой
8 — на массу BLK
9 — к блоку управления КПП (только для автомобилей с автоматической трансмиссией) WHT/BLK
10 — к датчику температуры охлаждающей жидкости YEL/WHT
11 — к датчику уровня топлива BLU/WHT
12 — на массу BLK/YEL
13 — к комбинированному переключателю GRN/YEL
C — разъем С
1 — на массу BLK
2 — к блоку управления двигателем (КПП для автомобилей с автоматической трансмиссией) BRN
3 — к переключателю зажигания (если оборудован) PPL/RED
4 — к датчику уровня тормозной жидкости RED/BLK
5 — к переключателю стояночного тормоза PPL
6 — пустой
7 — к генератору WHT/RED
8 — к датчику давления масла YEL/BLK
9 — к комбинированному переключатель RED/YEL
10 — к переключателю зажигания (если оборудован) BLU/RED
