15.1.3.2. Рычаг переключения передач
|
|

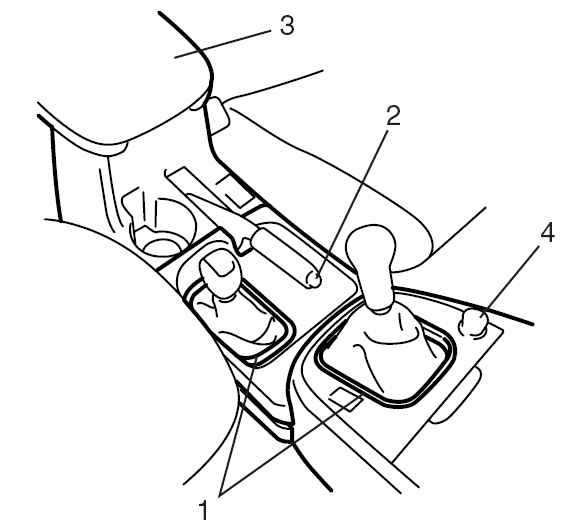

- Снимите крышки (1) с коробок центральной консоли.
|
- Снимите верхнюю крышку коробки задней центральной консоли (2).
|
- Снимите 6 гаек, затем снимите заднюю центральную коробку консоли (3) и переднюю центральную коробку консоли (4).
|

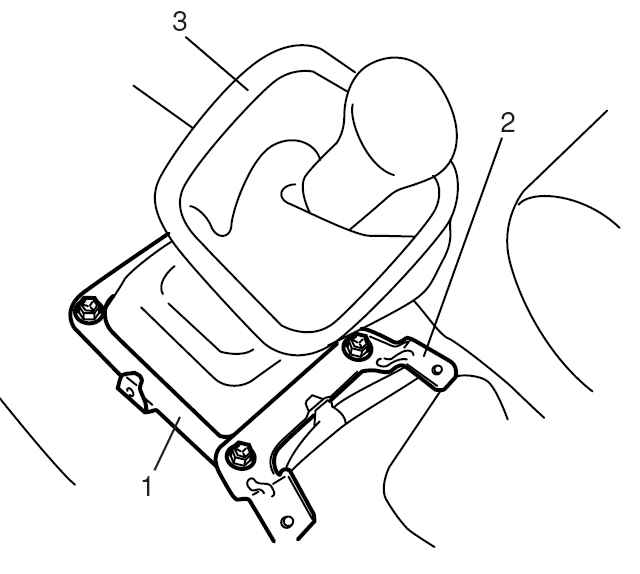

- Снимите кронштейн консольной коробки (2) и крышку кожуха (1).
|

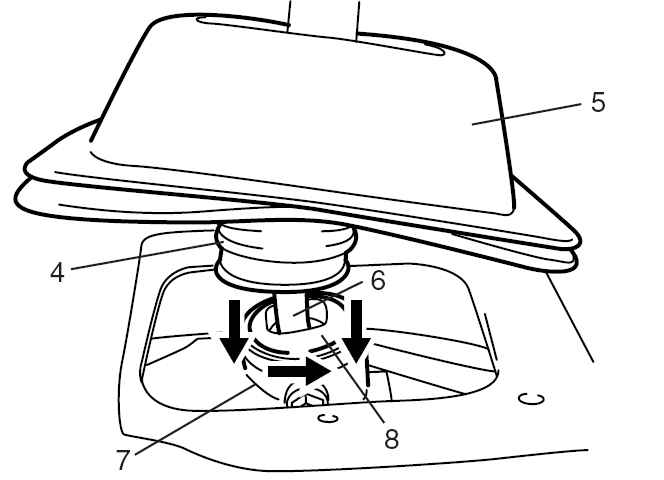

- Поднимите кожух №3 (3) и кожух №2 (5).
|
- Снимите зажим кожуха и поднимите кожух №.1 (4) с корпуса рычага переключения передач (7).
|
- Нажав пальцами вниз на крышку корпуса переключения шестерен (8), поверните ее против часовой стрелки и выньте рычаг переключения (6).
|
|
Проверка и установка
|
|
- Проверьте нижнюю часть рычага переключения и установочный слой рычага на чрезмерный износ, а кожух – на повреждения. При необходимости, замените или исправьте.
|

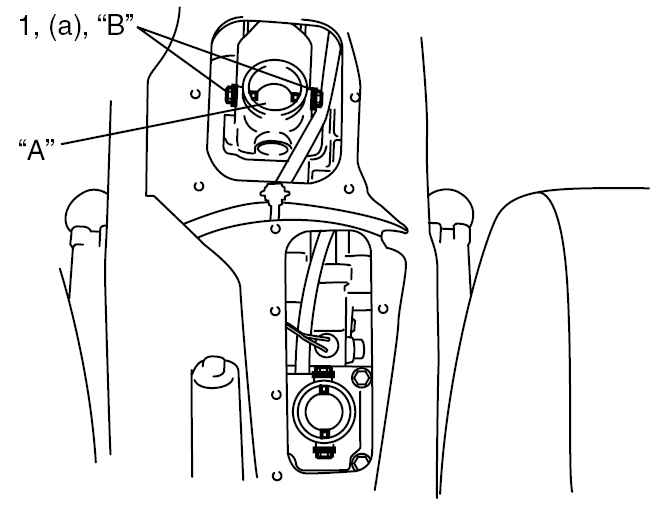

- Если установочные болты рычага (1) заменены или затянуты заново, затяните их до указанного ниже значения момента затяжки.
|
- При замене установочных болтов рычага (1) потребуется цемент для замазки резьбы. “B”: цемент 99000-32110. Момент затяжки: установочный болт рычага (a) — 17 Н•м (1.7 кг-м, 12.5 фунтов-фут).
- Нанесите смазку на вращающиеся части и гнездо, затем установите рычаг переключения. “A”: смазка 99000-25010.
|

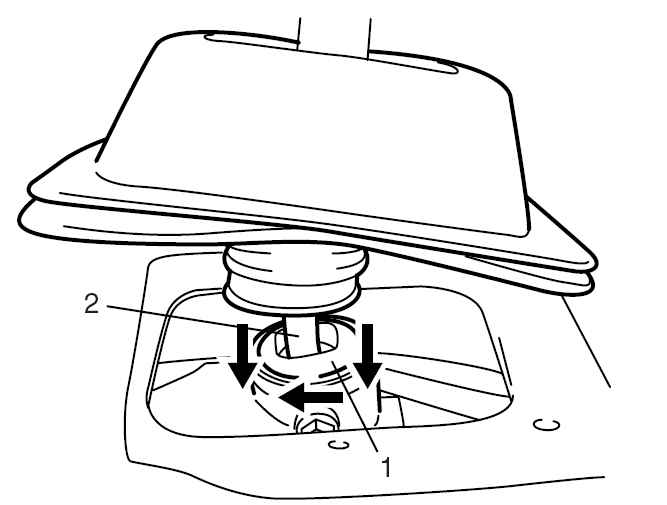

- Установите рычаг переключения (2) в корпус рычага переключения.
|
- Нажав рукой вниз крышку корпуса переключения шестерен (1), поверните крышку корпуса переключения шестерен (1) по часовой стрелке.
|

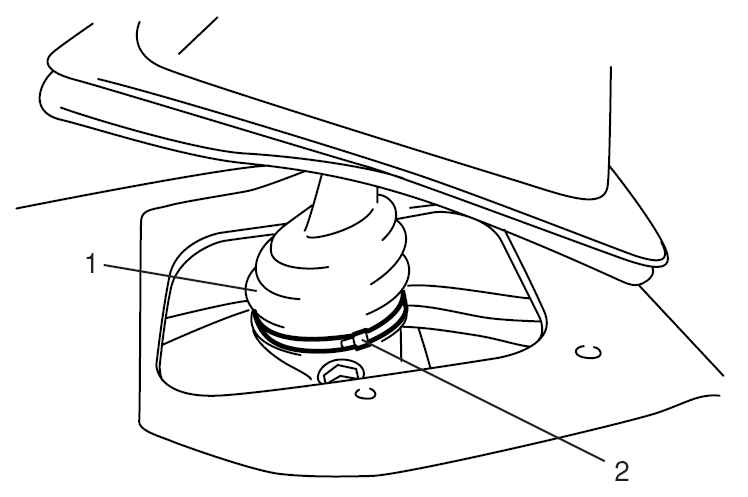

- Установите кожух №1 (1) изнутри отсека и надежно закрепите новым зажимом (2).
|
|

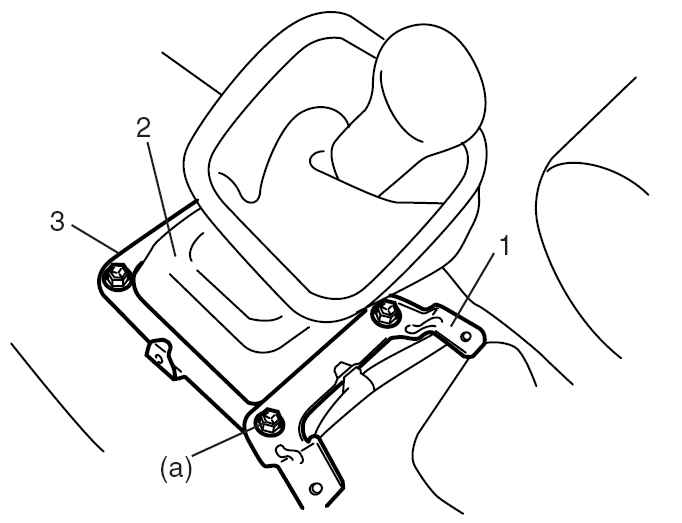

- Установите кожух №2 (2) с крышкой кожуха (3) кронштейном консольной коробки (1). Момент затяжки: болт крышки кожуха рычага (a) — 15 Н•м (1.5 кг-м, 11.0 фунтов-фут).
|
- Установите консольную коробку.
|

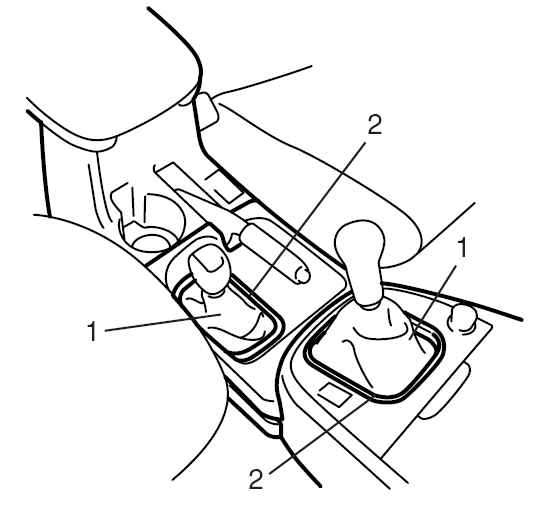

- Установив кожух №3 (1) в крышки (2), установите крышки (2) на центральные консольные коробки.
|
|
|
|
|
