12.2.2.1. Справочная информация

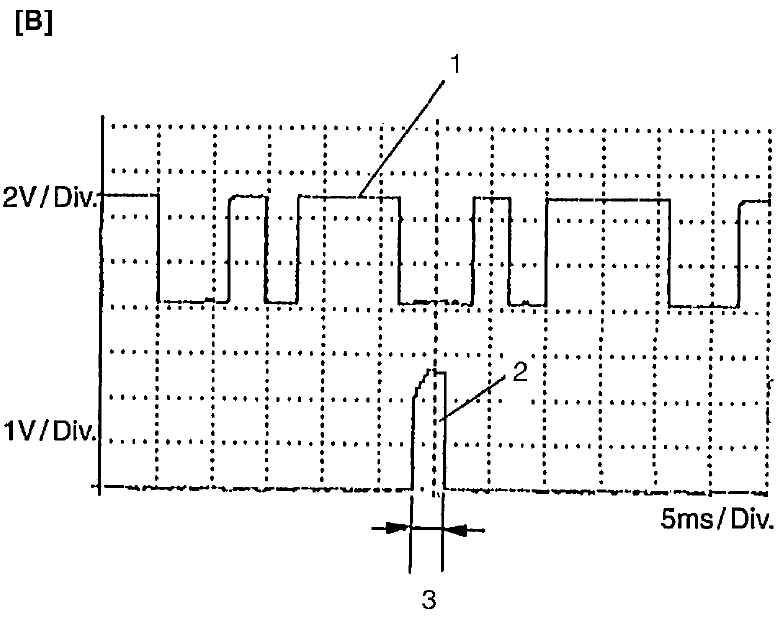

Формы волны сенсора CMP и запускающего сигнала зажигания №1 на осциллографе, если подключить осциллограф между выводами C 51-2-26 и C 51-3-26 разъемов ECM (PCM) подключенных к ECM (PCM), и между выводом C 51-2-24 и землей.

Формы волны осциллографа при указанной скорости работы на холостом ходу

Двигатель модели J20


1 — CMP-сенсор 2 — запускающий сигнал зажигания №1	3 — время цикла подачи тока первичной катушки 4 — REF-сигнал от сенсора CMP
