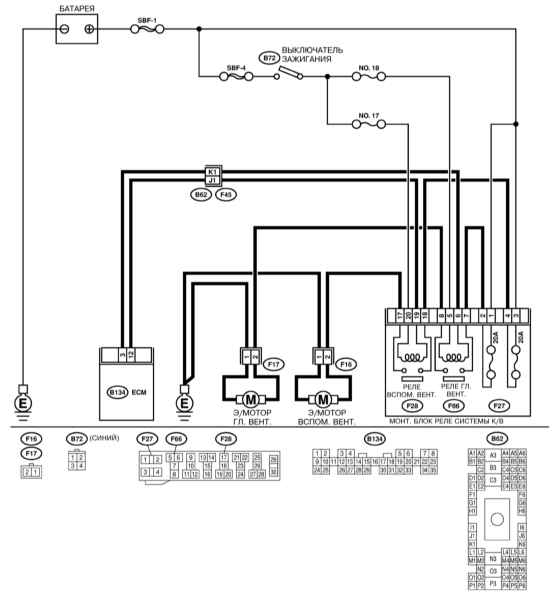

5.2.7. Проверка исправности функционирования, снятие, обслуживание и установка вентиляторов системы охлаждения

Шаг 1 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора главного вентилятора. Запустите двигатель и прогрейте его до нормальной рабочей температуры (95°С).
2. Заглушите двигатель, затем поверните ключ в замке зажигания в положение ON и измерьте напряжение на клемме № 2 (+) разъема F17 главного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 2, в противном случае выполните проверку Шага 5.

Шаг 2 (Проверка состояния заземления вентилятора)

Выключите зажигание и измерьте сопротивление между клеммой № 1 разъема F17 вентилятора и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 3, в противном случае отыщите и устраните обрыв в цепи заземления.

Шаг 3 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F17 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 4.

Шаг 4 (Проверка состояния приводного электромотора вентилятора)

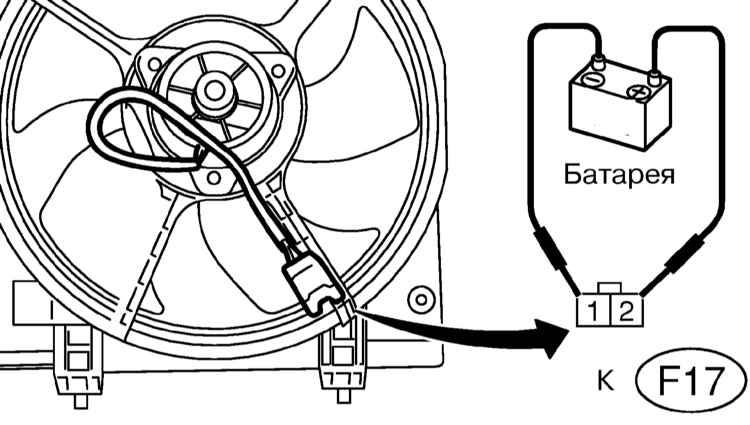

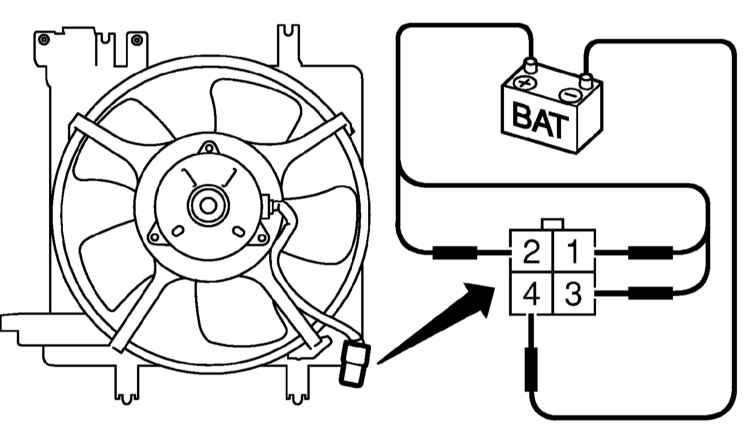

Подсоедините батарею непосредственно к контактному разъему F17 электромотора (положительный полюс к клемме № 2, отрицательный - к клемме № 1). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 5 (Проверка исправности подачи питания на реле вентилятора)

1. Выключите зажигание и извлеките реле главного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 7 (+) разъема F66 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 6, в противном случае выполните проверку Шага 7.

Шаг 6 (Проверка исправности подачи питания на реле вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 5 (+) разъема F66 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 10, в противном случае выполните проверку Шага 9.

Шаг 7 (Проверка состояния 20-амперных предохранителей)

Извлеките предохранители из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 8.

Шаг 8 (Проверка исправности подачи питания к клеммам 20-амперных предохранителей)

Измерьте напряжение между клеммой № 1 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле главного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 9 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле главного вентилятора и выключателем зажигания.

Шаг 10 (Проверка состояния реле главного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 7 и 8 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 11, в противном случае замените реле.

Шаг 11 (Проверка состояния реле главного вентилятора)

Подключите батарею к клеммам №№ 6 и 5 реле, затем повторите проверку Шага 10. Если результат измерения составляет менее 1 Ом, переходите к Шагу 12, в противном случае замените реле.

Шаг 12 (Проверка состояния электропроводки между клеммами реле главного вентилятора и разъемом приводного электромотора)

Измерьте сопротивление между клеммой № 2 разъема F17 и клеммой № 8 разъема F66. Если результат измерения составляет менее 1 Ом, переходите к Шагу 13, в противном случае устраните обрыв электропроводки.

Шаг 13 (Проверка состояния электропроводки между клеммами реле главного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 6 разъема F66 и клеммой № 3 разъема В134. Если результат измерения составляет менее 1 Ом, переходите к Шагу 14, в противном случае устраните обрыв электропроводки.

Шаг 14 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей главный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

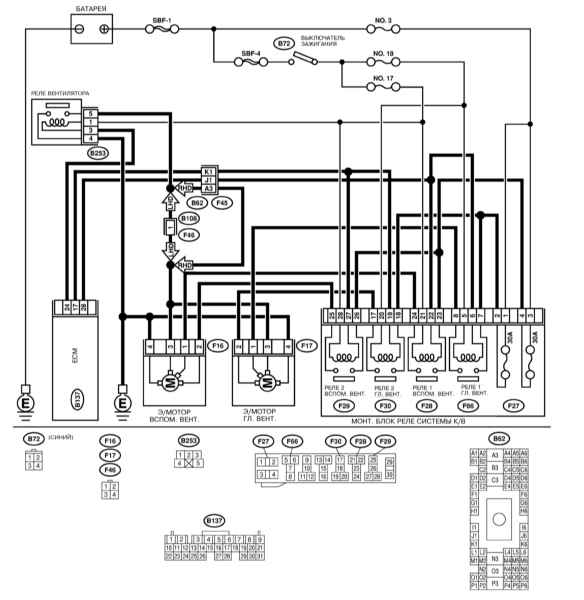

Шаг 1 (Проверка исправности функционирования вентилятора)

1. Запустите двигатель на холостые обороты.
2. Включите К/В в режиме максимальной хладопроизводительности (проверка должна производиться при температуре охлаждающей жидкости ниже 95°С). Если при срабатывании компрессора К/В главный вентилятор вращается со средними оборотами, переходите к Шагу 2, в противном случае выполните проверку Шага 4.

Шаг 2 (Проверка исправности функционирования вентилятора)

Выключите К/В и дождитесь пока двигатель прогреется до нормальной рабочей температуры (выше 95°С). Если при срабатывании компрессора главный вентилятор вращается с малыми оборотами, переходите к Шагу 3, в противном случае выполните проверку Шага 18.

Шаг 3 (Проверка исправности функционирования вентилятора)

Включите К/В в режиме максимальной хладопроизводительности, - исправный вентилятор при срабатывании компрессора будет вращаться с высокими оборотами. Если данное условие не выполняется, переходите к Шагу 31.

Шаг 4 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора главного вентилятора. Замечание: Проверка должна производиться при температуре охлаждающей жидкости ниже 95°С.
2. Включите К/В на максимальную хладопроизводительность и в момент срабатывания компрессора измерьте напряжение на клемме № 2 (+) разъема F17 главного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 5, в противном случае выполните проверку Шага 8.

Шаг 5 (Проверка состояния заземления вентилятора)

Выключите зажигание и измерьте сопротивление между клеммой № 4 разъема F17 вентилятора и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 6, в противном случае отыщите и устраните обрыв в цепи заземления.

Шаг 6 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F17 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 7.

Шаг 7 (Проверка состояния приводного электромотора вентилятора)

Подсоедините батарею непосредственно к контактному разъему F17 электромотора (положительный полюс к клемме № 2, отрицательный - к клемме № 4). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 8 (Проверка исправности подачи питания на реле 2 вентилятора)

1. Выключите зажигание и извлеките реле 2 главного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 18 (+) разъема F30 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 9, в противном случае выполните проверку Шага 10.

Шаг 9 (Проверка исправности подачи питания на реле 2 вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 20 (+) разъема F30 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 13, в противном случае выполните проверку Шага 12.

Шаг 10 (Проверка состояния 30-амперного предохранителя)

Извлеките соответствующий 30-амперный предохранитель из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 11.

Шаг 11 (Проверка исправности подачи питания к клеммам 30-амперного предохранителя)

Измерьте напряжение между клеммой № 1 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле 2 главного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 12 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле 2 главного вентилятора и выключателем зажигания.

Шаг 13 (Проверка состояния реле 2 главного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 17 и 18 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 14, в противном случае замените реле 2.

Шаг 14 (Проверка состояния реле 2 главного вентилятора)

Подключите батарею к клеммам №№ 19 и 20 реле, затем повторите проверку Шага 13. Если результат измерения составляет менее 1 Ом, переходите к Шагу 15, в противном случае замените реле 2.

Шаг 15 (Проверка состояния электропроводки между клеммами реле 2 главного вентилятора и разъемом приводного электромотора)

Измерьте сопротивление между клеммой № 2 разъема F17 и клеммой № 17 разъема F30. Если результат измерения составляет менее 1 Ом, переходите к Шагу 16, в противном случае устраните обрыв электропроводки.

Шаг 16 (Проверка состояния электропроводки между клеммами реле 2 главного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 19 разъема F30 и клеммой № 17 разъема В137. Если результат измерения составляет менее 1 Ом, переходите к Шагу 17, в противном случае устраните обрыв электропроводки.

Шаг 17 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей главный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

Шаг 18 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора главного вентилятора. Замечание: Проверка должна производиться при температуре охлаждающей жидкости ниже 95°С.
2. Включите К/В на максимальную хладопроизводительность и в момент срабатывания компрессора измерьте напряжение на клемме № 1 (+) разъема F17 главного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 19, в противном случае выполните проверку Шага 21.

Шаг 19 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F17 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 20.

Шаг 20 (Проверка состояния приводного электромотора вентилятора)

Подсоедините батарею непосредственно к контактному разъему F17 электромотора (положительный полюс к клемме № 1, отрицательный - к клемме № 4). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 21 (Проверка исправности подачи питания на реле 1 вентилятора)

1. Выключите зажигание и извлеките реле 1 главного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 7 (+) разъема F66 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 22, в противном случае выполните проверку Шага 23.

Шаг 22 (Проверка исправности подачи питания на реле 1 вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 5 (+) разъема F66 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 26, в противном случае выполните проверку Шага 25.

Шаг 23 (Проверка состояния 30-амперного предохранителя)

Извлеките соответствующий 30-амперный предохранитель из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 24.

Шаг 24 (Проверка исправности подачи питания к клеммам 30-амперного предохранителя)

Измерьте напряжение между клеммой № 1 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле 1 главного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 25 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле 1 главного вентилятора и выключателем зажигания.

Шаг 26 (Проверка состояния реле 1 главного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 7 и 8 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 27, в противном случае замените реле 1.

Шаг 27 (Проверка состояния реле 1 главного вентилятора)

Подключите батарею к клеммам №№ 5 и 6 реле, затем повторите проверку Шага 26. Если результат измерения составляет менее 1 Ом, переходите к Шагу 28, в противном случае замените реле 1.

Шаг 28 (Проверка состояния электропроводки между клеммами реле 1 главного вентилятора и разъемом приводного электромотора)

Измерьте сопротивление между клеммой № 1 разъема F17 и клеммой № 8 разъема F66. Если результат измерения составляет менее 1 Ом, переходите к Шагу 29, в противном случае устраните обрыв электропроводки.

Шаг 29 (Проверка состояния электропроводки между клеммами реле 1 главного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 6 разъема F66 и клеммой № 28 разъема В137. Если результат измерения составляет менее 1 Ом, переходите к Шагу 30, в противном случае устраните обрыв электропроводки.

Шаг 30 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей главный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

Шаг 31 (Проверка состояния электропроводки на участке цепи между электромотором вентилятора и массой шасси)

1. Выключите зажигание и отсоедините электропроводку от главного вентилятора системы охлаждения.
2. Измерьте сопротивление между клеммой № 3 разъема F17 и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 32, в противном случае выполните проверку Шага 33.

Шаг 32 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема вентилятора. Произведите необходимые исправления. Если электропроводка в порядке, замените электромотор.

Шаг 33 (Проверка состояния электропроводки на участке цепи между главным вентилятором и реле вентилятора)

Рассоедините контактный разъем реле и измерьте сопротивление между клеммой № 3 разъем F17 электромотора и клеммой № 5 разъема В253 реле. Если результат измерения составляет менее 1 Ом, переходите к Шагу 34, в противном случае устраните обрыв электропроводки.

Шаг 34 (Проверка исправности подачи питания к реле вентилятора)

Включите зажигание и измерьте напряжение между клеммой № 1 (+) разъема В253 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 36, в противном случае выполните проверку Шага 35.

Шаг 35 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле вентилятора и выключателем зажигания.

Шаг 36 (Проверка реле вентилятора)

Выключите зажигание, извлеките реле и измерьте сопротивление между его клеммами №№ 4 и 5. Если результат измерения составляет менее 1 Ом, переходите к Шагу 37, в противном случае замените реле.

Шаг 37 (Проверка реле вентилятора)

Подключите батарею к клеммам №№ 1 и 3 реле и повторите проверку Шага 36. Если результат измерения составляет менее 1 Ом, переходите к Шагу 38, в противном случае замените реле.

Шаг 38 (Проверка исправности заземления реле)

Измерьте сопротивление между клеммой № 4 разъема В253 реле и массой шасси. Если результат измерения составляет менее 1 Ом, переходите к Шагу 39, в противном случае устраните обрыв в цепи заземления.

Шаг 39 (Проверка состояния электропроводки между реле вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 3 разъема В253 и клеммой № 24 разъема В137. Если результат измерения составляет менее 1 Ом, переходите к Шагу 40, в противном случае устраните обрыв электропроводки.

Шаг 40 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов цепи на участке между реле и ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите защиту картера.

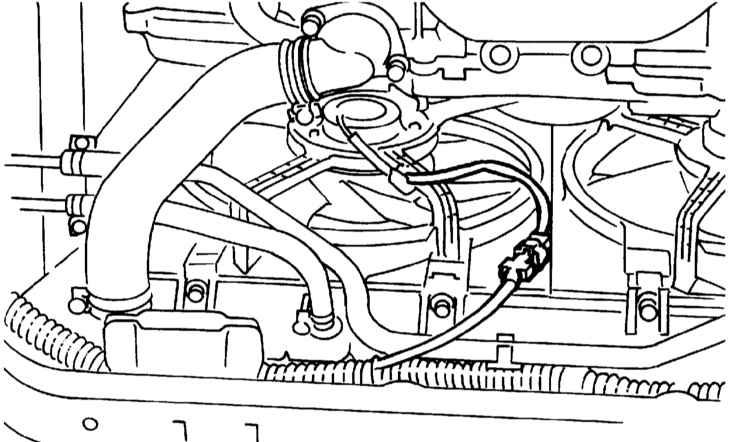

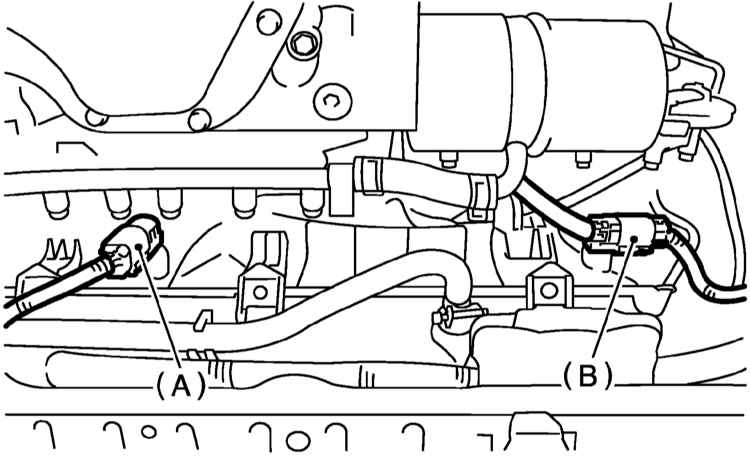

4. Отсоедините электропроводку от электромотора привода главного вентилятора, на моделях 3.0 л отсоедините также электропроводку от вспомогательного вентилятора.

5. Опустите автомобиль на землю.
6. Снимите воздухозаборник (см. Раздел Обслуживание компонентов впускного воздушного тракта).

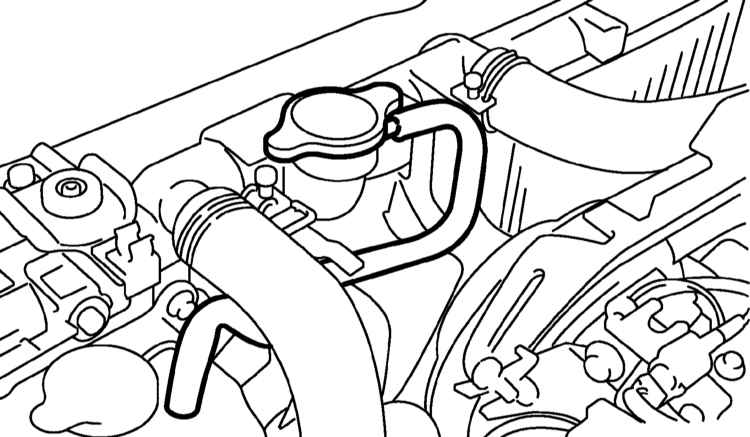

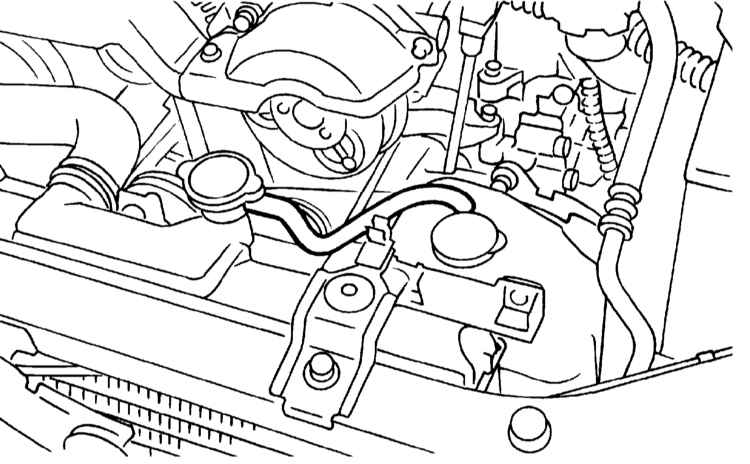

7. Отсоедините переливной шланг.

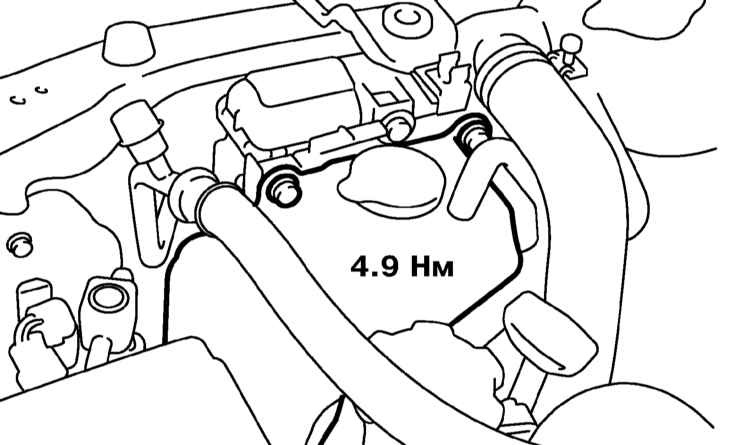

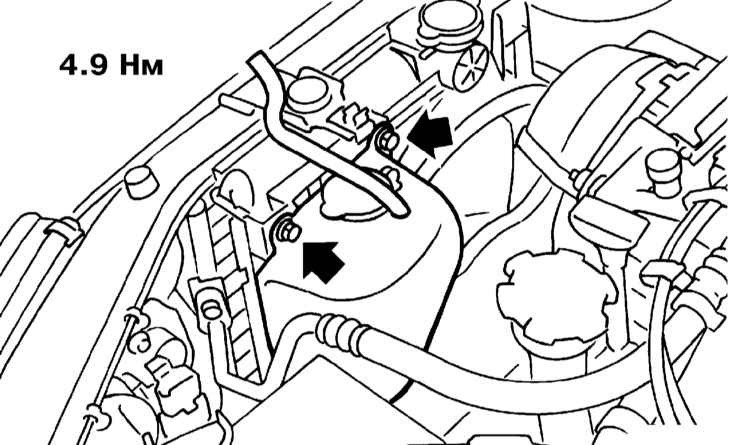

8. Снимите расширительный бачок системы охлаждения.

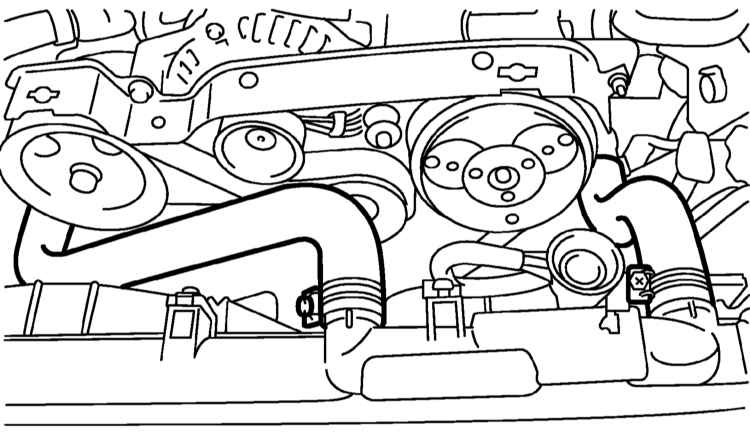

9. На моделях 3.0 л отсоедините от радиатора впускные шланги.

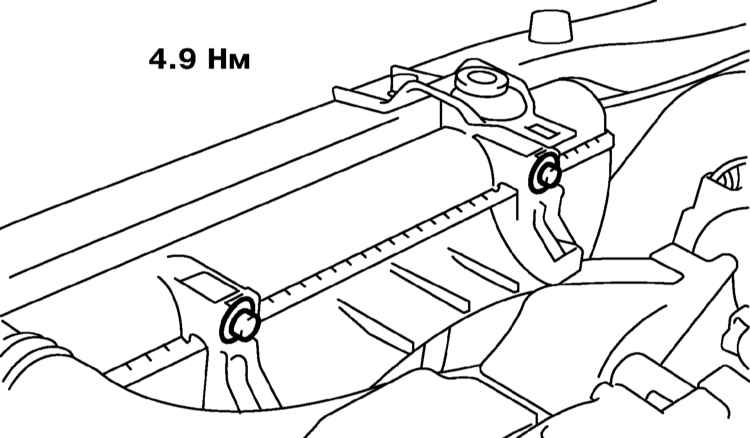

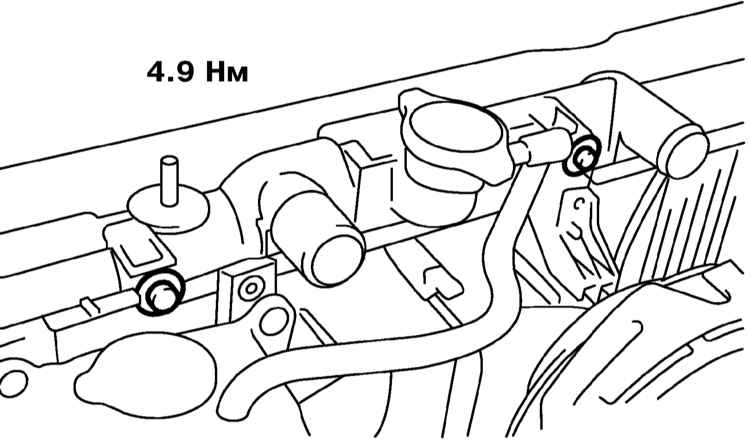

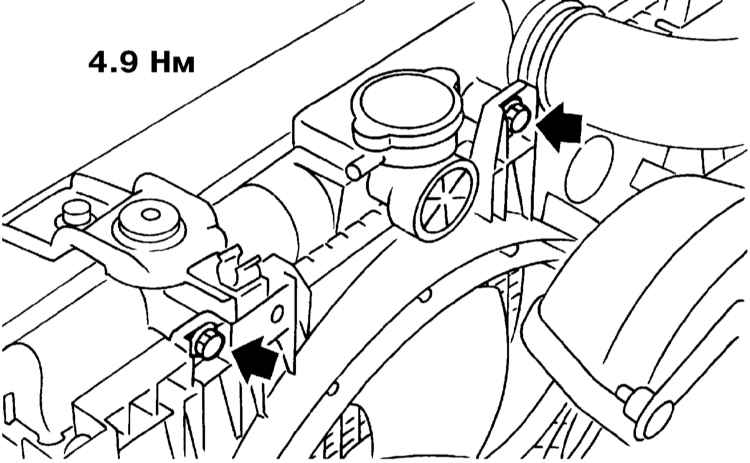

10. На моделях 2.0 и 2.5 л выверните крепежные болты и снимите сборку главного вентилятора.

11. На моделях 3.0 л снимите сначала вспомогательный вентилятор, затем, сдвинув на освободившееся после снятия вспомогательного вентилятора место сборку главного вентилятора, поднимите ее и извлеките из двигательного отсека.

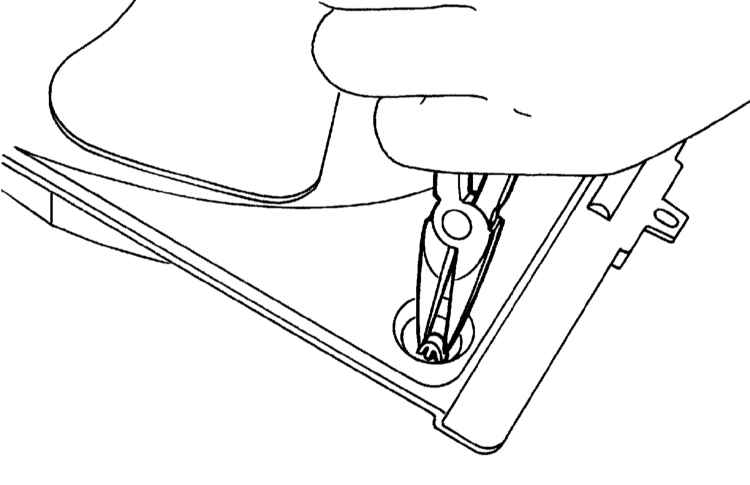

1. При помощи острогубцев отпустите фиксатор крепления контактного разъема приводного электромотора на кожухе вентиляторной сборки.

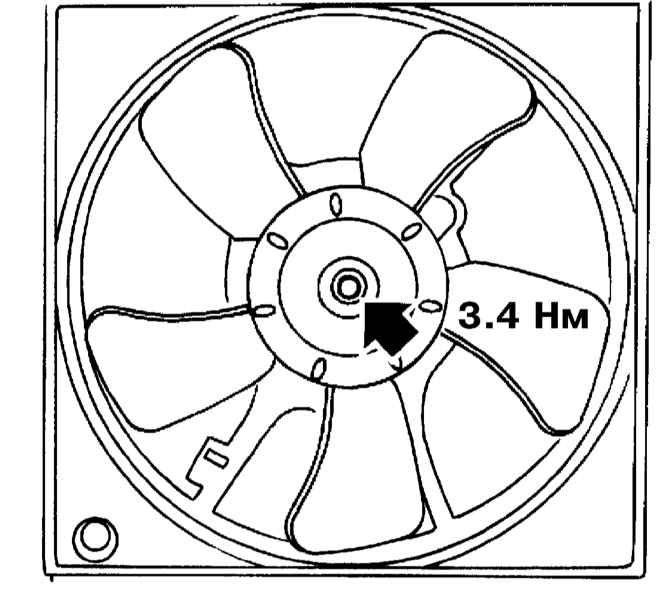

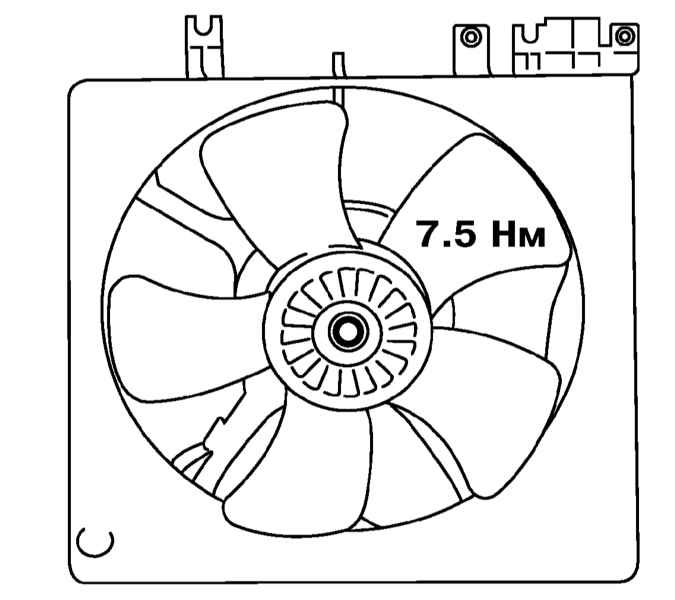

2. Отпустите гайку крепления крыльчатки.

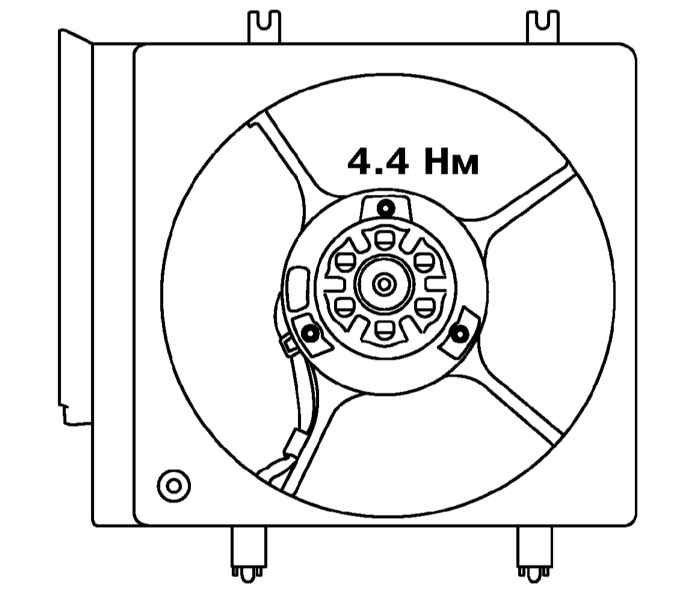

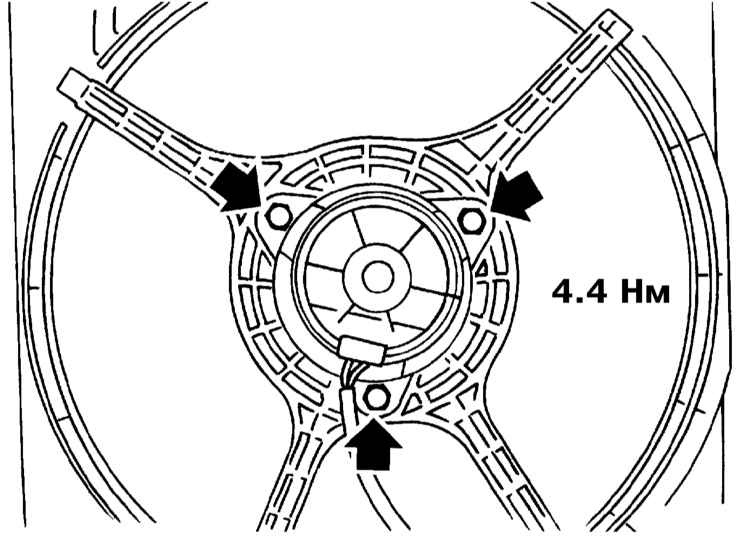

3. Выверните крепежные болты/винты и снимите электромотор привода вентилятора с кожуха.

4. Сборка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (см. Спецификации и сопроводительные иллюстрации к данному подразделу).

Шаг 1 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора вспомогательного вентилятора. Запустите двигатель и прогрейте его до нормальной рабочей температуры (100°С).
2. Заглушите двигатель, затем поверните ключ в замке зажигания в положение ON и измерьте напряжение на клемме № 2 (+) разъема F16 вспомогательного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 2, в противном случае выполните проверку Шага 5.

Шаг 2 (Проверка состояния заземления вентилятора)

Выключите зажигание и измерьте сопротивление между клеммой № 1 разъема F16 вентилятора и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 3, в противном случае отыщите и устраните обрыв в цепи заземления.

Шаг 3 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F16 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 4.

Шаг 4 (Проверка состояния приводного электромотора вентилятора)

Подсоедините батарею непосредственно к контактному разъему F16 электромотора (положительный полюс к клемме № 2, отрицательный - к клемме № 1) (см. иллюстрацию 8.7). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 5 (Проверка исправности подачи питания на реле вентилятора)

1. Выключите зажигание и извлеките реле вспомогательного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 18 (+) разъема F28 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 6, в противном случае выполните проверку Шага 7.

Шаг 6 (Проверка исправности подачи питания на реле вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 20 (+) разъема F28 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 10, в противном случае выполните проверку Шага 9.

Шаг 7 (Проверка состояния 20-амперных предохранителей)

Извлеките предохранители из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 8.

Шаг 8 (Проверка исправности подачи питания к клеммам 20-амперных предохранителей)

Измерьте напряжение между клеммой № 3 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле вспомогательного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 9 (Проверка предохранителя 17)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 17 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле вспомогательного вентилятора и выключателем зажигания.

Шаг 10 (Проверка состояния реле вспомогательного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 17 и 18 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 11, в противном случае замените реле.

Шаг 11 (Проверка состояния реле вспомогательного вентилятора)

Подключите батарею к клеммам №№ 20 и 19 реле, затем повторите проверку Шага 10. Если результат измерения составляет менее 1 Ом, переходите к Шагу 12, в противном случае замените реле.

Шаг 12 (Проверка состояния электропроводки между клеммами реле вспомогательного вентилятора и разъемом приводного электромотора)

Измерьте сопротивление между клеммой № 2 разъема F16 и клеммой № 17 разъема F28. Если результат измерения составляет менее 1 Ом, переходите к Шагу 13, в противном случае устраните обрыв электропроводки.

Шаг 13 (Проверка состояния электропроводки между клеммами реле вспомогательного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 19 разъема F28 и клеммой № 12 разъема В134. Если результат измерения составляет менее 1 Ом, переходите к Шагу 14, в противном случае устраните обрыв электропроводки.

Шаг 14 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей вспомогательный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

Шаг 1 (Проверка исправности функционирования вентилятора)

1. Запустите двигатель на холостые обороты.
2. Включите К/В в режиме максимальной хладопроизводительности (проверка должна производиться при температуре охлаждающей жидкости ниже 95°С). Если при срабатывании компрессора К/В вспомогательный вентилятор вращается со средними оборотами, переходите к Шагу 2, в противном случае выполните проверку Шага 4.

Шаг 2 (Проверка исправности функционирования вентилятора)

Выключите К/В и дождитесь пока двигатель прогреется до нормальной рабочей температуры (выше 95°С). Если при срабатывании компрессора вспомогательный вентилятор вращается с малыми оборотами, переходите к Шагу 3, в противном случае выполните проверку Шага 18.

Шаг 3 (Проверка исправности функционирования вентилятора)

Включите К/В в режиме максимальной хладопроизводительности, - исправный вентилятор при срабатывании компрессора будет вращаться с высокими оборотами. Если данное условие не выполняется, переходите к Шагу 31.

Шаг 4 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора вспомогательного вентилятора.

Проверка должна производиться при температуре охлаждающей жидкости ниже 95°С.

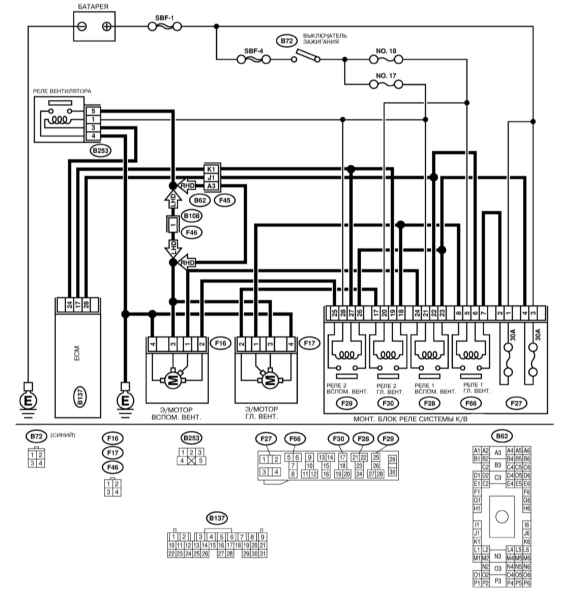

2. Включите К/В на максимальную хладопроизводительность и в момент срабатывания компрессора измерьте напряжение на клемме № 2 (+) разъема F16 вспомогательного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 5, в противном случае выполните проверку Шага 8.

Шаг 5 (Проверка состояния заземления вентилятора)

Выключите зажигание и измерьте сопротивление между клеммой № 4 разъема F16 вентилятора и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 6, в противном случае отыщите и устраните обрыв в цепи заземления.

Шаг 6 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F16 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 7.

Шаг 7 (Проверка состояния приводного электромотора вентилятора)

Подсоедините батарею непосредственно к контактному разъему F17 электромотора (положительный полюс к клемме № 2, отрицательный - к клемме № 4) (см. иллюстрацию 8.28). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 8 (Проверка исправности подачи питания на реле 2 вентилятора)

1. Выключите зажигание и извлеките реле 2 вспомогательного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 26 (+) разъема F29 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 9, в противном случае выполните проверку Шага 10.

Шаг 9 (Проверка исправности подачи питания на реле 2 вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 28 (+) разъема F29 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 13, в противном случае выполните проверку Шага 12.

Шаг 10 (Проверка состояния 30-амперного предохранителя)

Извлеките соответствующий 30-амперный предохранитель из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 11.

Шаг 11 (Проверка исправности подачи питания к клеммам 30-амперного предохранителя)

Измерьте напряжение между клеммой № 3 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле 2 вспомогательного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 12 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле 2 вспомогательного вентилятора и выключателем зажигания.

Шаг 13 (Проверка состояния реле 2 вспомогательного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 25 и 26 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 14, в противном случае замените реле 2.

Шаг 14 (Проверка состояния реле 2 вспомогательного вентилятора)

Подключите батарею к клеммам №№ 27 и 28 реле, затем повторите проверку Шага 13. Если результат измерения составляет менее 1 Ом, переходите к Шагу 15, в противном случае замените реле 2.

Шаг 15 (Проверка состояния электропроводки между клеммами реле 2 вспомогательного вентилятора и разъемом приводного электромотора )

Измерьте сопротивление между клеммой № 2 разъема F16 и клеммой № 25 разъема F29. Если результат измерения составляет менее 1 Ом, переходите к Шагу 16, в противном случае устраните обрыв электропроводки.

Шаг 16 (Проверка состояния электропроводки между клеммами реле 2 вспомогательного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 27 разъема F29 и клеммой № 17 разъема В137. Если результат измерения составляет менее 1 Ом, переходите к Шагу 17, в противном случае устраните обрыв электропроводки.

Шаг 17 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей вспомогательный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

Шаг 18 (Проверка исправности подачи питания на вентилятор)

Постарайтесь не допустить перегревания двигателя!

1. Выключите зажигание и отсоедините электропроводку от приводного электромотора вспомогательного вентилятора.

Проверка должна производиться при температуре охлаждающей жидкости ниже 95°С.

2. Включите К/В на максимальную хладопроизводительность и в момент срабатывания компрессора измерьте напряжение на клемме № 1 (+) разъема F16 вспомогательного вентилятора (второй провод вольтметра заземлите на массу шасси). Если результат измерения составляет более 10 В, переходите к Шагу 19, в противном случае выполните проверку Шага 21.

Шаг 19 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема F16 вентилятора. В случае необходимости произведите соответствующие исправления. Если клеммы в порядке, переходите к Шагу 20.

Шаг 20 (Проверка состояния приводного электромотора вентилятора)

Подсоедините батарею непосредственно к контактному разъему F16 электромотора (положительный полюс к клемме № 1, отрицательный - к клемме № 4). Если вентилятор начнет вращаться, проверьте состояние контактного разъема, в противном случае замените электромотор.

Шаг 21 (Проверка исправности подачи питания на реле 1 вентилятора)

1. Выключите зажигание и извлеките реле 1 вспомогательного вентилятора из держателя в монтажном блоке реле системы К/В.
2. Измерьте напряжение между клеммой № 23 (+) разъема F28 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 22, в противном случае выполните проверку Шага 23.

Шаг 22 (Проверка исправности подачи питания на реле 1 вентилятора)

Включите зажигание (двигатель не запускайте) и измерьте напряжение между клеммой № 21 (+) разъема F28 и массой шасси. Если результат измерения составляет более 10 В, переходите к Шагу 26, в противном случае выполните проверку Шага 25.

Шаг 23 (Проверка состояния 30-амперного предохранителя)

Извлеките соответствующий 30-амперный предохранитель из монтажного блока реле системы К/В. Перегоревший предохранитель замените. Если предохранители в порядке, переходите к Шагу 24.

Шаг 24 (Проверка исправности подачи питания к клеммам 30-амперного предохранителя)

Измерьте напряжение между клеммой № 3 (+) разъема F27 в монтажном блоке реле системы К/В и массой шасси. Если результат измерения составляет более 10 В, проверьте участок цепи между предохранителем и реле 1 вспомогательного вентилятора на обрыв, в противном случае проверьте на обрыв участок цепи между предохранителем и разъемом главного монтажного блока.

Шаг 25 (Проверка предохранителя 18)

Выключите зажигание, извлеките из своего посадочного гнезда предохранитель № 18 и визуально оцените его состояние. Перегоревший предохранитель замените. Если предохранитель в порядке, проверьте на обрыв участок цепи между реле 1 вспомогательного вентилятора и выключателем зажигания.

Шаг 26 (Проверка состояния реле 1 вспомогательного вентилятора)

Выключите зажигание и измерьте сопротивление между клеммами №№ 23 и 24 реле. Если результат измерения составляет более 1 МОм, переходите к Шагу 27, в противном случае замените реле 1.

Шаг 27 (Проверка состояния реле 1 вспомогательного вентилятора)

Подключите батарею к клеммам №№ 21 и 22 реле, затем повторите проверку Шага 26. Если результат измерения составляет менее 1 Ом, переходите к Шагу 28, в противном случае замените реле 1.

Шаг 28 (Проверка состояния электропроводки между клеммами реле 1 вспомогательного вентилятора и разъемом приводного электромотора)

Измерьте сопротивление между клеммой № 1 разъема F16 и клеммой № 24 разъема F28. Если результат измерения составляет менее 1 Ом, переходите к Шагу 29, в противном случае устраните обрыв электропроводки.

Шаг 29 (Проверка состояния электропроводки между клеммами реле 1 вспомогательного вентилятора и ECM)

1. Выключите зажигание и отсоедините электропроводку от модуля управления двигателем (ECM).
2. Измерьте сопротивление между клеммой № 22 разъема F28 и клеммой № 28 разъема В137. Если результат измерения составляет менее 1 Ом, переходите к Шагу 30, в противном случае устраните обрыв электропроводки.

Шаг 30 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактных разъемов жгута электропроводки, соединяющей вспомогательный вентилятор с ECM. Произведите необходимые исправления. Если электропроводка в порядке, обращайтесь за помощью к специалистам фирменной СТО Subaru.

Шаг 31 (Проверка состояния электропроводки на участке цепи между электромотором вентилятора и массой шасси)

1. Выключите зажигание и отсоедините электропроводку от вспомогательного вентилятора системы охлаждения.
2. Измерьте сопротивление между клеммой № 3 разъема F16 и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к Шагу 32, в противном случае выполните проверку Шага 33.

Шаг 32 (Проверка качества контактных соединений)

Визуально оцените состояние клемм контактного разъема вентилятора. Произведите необходимые исправления. Если электропроводка в порядке, замените электромотор.

Шаг 33 (Проверка состояния электропроводки на участке цепи между вспомогательным вентилятором и реле вентилятора)

Рассоедините контактный разъем реле и измерьте сопротивление между клеммой № 3 разъем F16 электромотора и клеммой № 5 разъема В253 реле. Если результат измерения составляет менее 1 Ом, переходите к Шагу 34, в противном случае устраните обрыв электропроводки.

Шаги с 34 по 40

Дальнейшие проверки аналогичны проверкам Шагов с 34 по 40 для главного вентилятора системы охлаждения (см. выше).

Порядок выполнения процедуры аналогичен описанному выше для главного вентилятора системы охлаждения с поправкой на отсутствие необходимости в отсоединении радиаторных шлангов, а также снятии переливного шланга и расширительного бачка. Усилия затягивания крепежа также соответствуют приведенным выше для главного вентилятора.
