2.2.4. Система дополнительной безопасности (SRS)

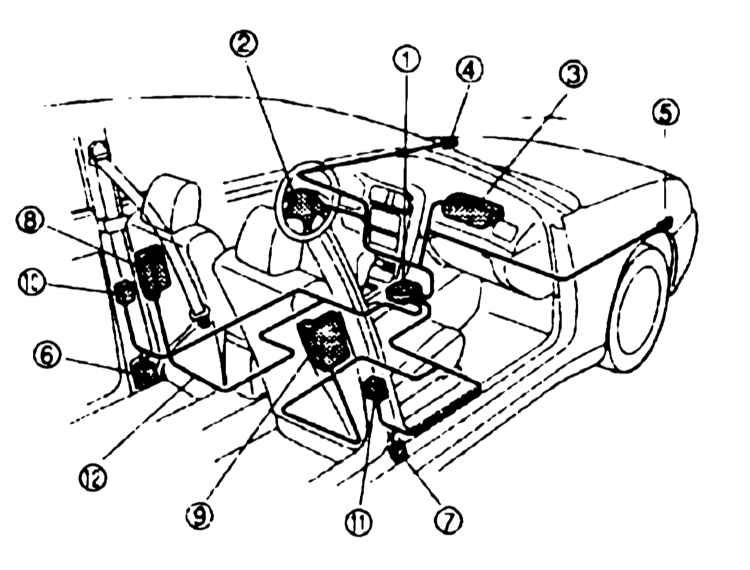

1 — Модуль управления со встроенными контрольными датчиками 2 — Модуль водительской подушки безопасности 3 — Модуль пассажирской подушки безопасности 4 — Левый передний датчик направленных перегрузок 5 — Правый передний датчик направленных перегрузок 6 — Модуль аварийного натяжителя ремня безопасности водительского сиденья	7 — Модуль аварийного натяжителя ремня безопасности пассажирского сиденья 8 — Модуль левой боковой подушки безопасности 9 — Модуль правой боковой подушки безопасности 10 — Датчик направленных перегрузок левой боковой подушки безопасности 11 — Датчик направленных перегрузок правой боковой подушки безопасности 12 — Соединительная электропроводка SRS (в желтой изоляции)

Ни в коем случае не перевозите детей младшего возраста на переднем сиденье оборудованного пассажирской подушкой безопасности автомобиля! Сказанное относится также и к установке на переднее сиденье специального детского сиденья.

При слабых столкновениях и опрокидывании автомобиля фронтальные подушки безопасности срабатывать не должны.

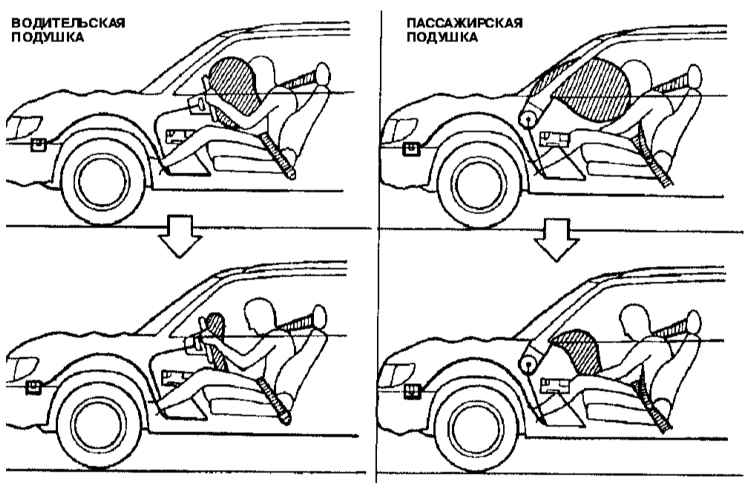

Датчики направленных перегрузок реагируют на превышение некоторого предельного значения, которое может возникнуть при сильном лобовом столкновении. По сигналу датчиков блок управления включает газогенераторы подушек безопасности, вызывая их мгновенное наполнение.

Во время столкновения ремень безопасности удерживает от смещения нижнюю часть туловища сидящего. Передние подушки безопасности помогают предотвратить травмирование водителя и переднего пассажира в результате удара их головой и грудной клеткой о рулевое колесо/панель приборов.

Поскольку сигналы на срабатывание обеих подушек безопасности поступают от одних и тех же датчиков, обе подушки срабатывают одновременно. Однако не исключена вероятность инициации лишь одной из подушек. Такое становится возможным, когда величина возникших при столкновении направленных перегрузок находилась на грани диапазона чувствительности датчиков. В этом случае ремни безопасности обеспечивают достаточно надежную защиту водителя и переднего пассажира, в то время, как эффект от срабатывания подушки безопасности будет минимальным.

Сразу после срабатывания и выполнения подушками своих функций газ из них выпускается, что позволяет водителю сохранять обзорность и свободно манипулировать всеми органами управления автомобилем.

Полная продолжительность процесса от момента подачи сигнала датчиками перегрузок до выпуска газа из подушек занимает доли секунды. Срабатывание подушек происходит настолько быстро, что человеческое ухо просто не способно воспринять хлопок газогенераторов при заполнении подушек.

После дорожно-транспортного происшествия, при котором произошло срабатывание подушек безопасности, объем салона автомобиля выглядит слегка задымленным. На самом деле это взвесь тонкодисперсного порошка, которым обычно пересыпаются оболочки подушек в сложенном состоянии. Люди с заболеванием органов дыхания могут испытывать определенный дискомфорт от содержащихся в воздухе газообразных продуктов, выделяемых газогенераторами подушек.

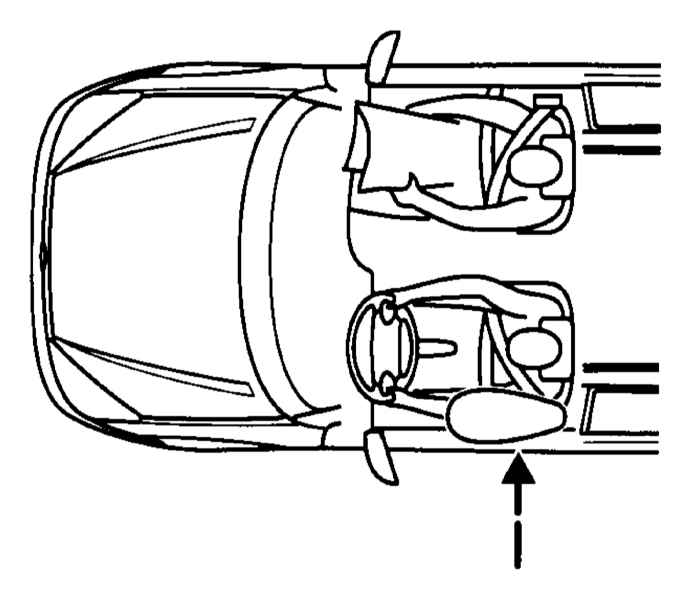

Принцип функционирования боковых подушек безопасности

На некоторых моделях в качестве дополнительной комплектации могут быть установлены боковые подушки безопасности водителя и переднего пассажира. Модули подушек вмонтированы во внешние торцы спинок передних сидений. Места расположения обеих боковых подушек помечены надписями «SIDE AIRBAG».

При сильном боковом ударе датчики направленных перегрузок фиксируют превышение возникающими нагрузками некоторого порогового значения и выдают информационный сигнал на блок управления, который вырабатывает команду на срабатывания газогенератора соответствующей боковой подушки безопасности. При этом, если удар пришелся со стороны пассажирского сиденья, пассажирская боковая подушка сработает даже при отсутствии пассажира на переднем сиденье.

Для обеспечения наибольшей эффективности защиты, которую обеспечивают подушки безопасности, водитель и пассажир, сидящий на переднем сиденье, должны сидеть прямо и быть пристегнуты ремнями безопасности.

Порядок функционирования контрольной лампы отказов SRS

При включении зажигания (ключ зажигания повернут в положение «ON») контрольная лампа загорается на короткое время, затем сразу гаснет, что подтверждает об исправности функционирования всех узлов системы.

При произвольном срабатывании контрольной лампы в любой другой момент владельцу автомобиля следует при первой же возможности обратиться за помощью к специалистам станции техобслуживания компании Subaru. К числу таких ситуаций относятся следующие:

a) Контрольная лампа не включается при повороте ключа зажигания в положение ON;
b) Контрольная лампа продолжает гореть после осуществления запуска двигателя;
c) Контрольная лампа активируется и горит в постоянном или проблесковом режиме во время движения автомобиля.

При наличии перечисленных выше признаков неисправности дополнительная система безопасности может отказать при аварии автомобиля.

Пренебрежительное отношение к сигналам контрольной лампы SRS может привести к самым серьезным последствиям при отказе подушек безопасности во время дорожно-транспортного происшествия!

Ремни безопасности с автоматическими аварийными натяжителями

См. также Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования в Главе Бортовое электрооборудование на диске 2.

Натяжители приводятся в действие при сильных фронтальных перегрузках, возникающих при лобовом столкновении, и обеспечивают мгновенную выборку слабины ремней, в результате чего ленты последних плотно охватывают тело сидящего, в значительно степени повышая степень защиты водителя и переднего пассажира.

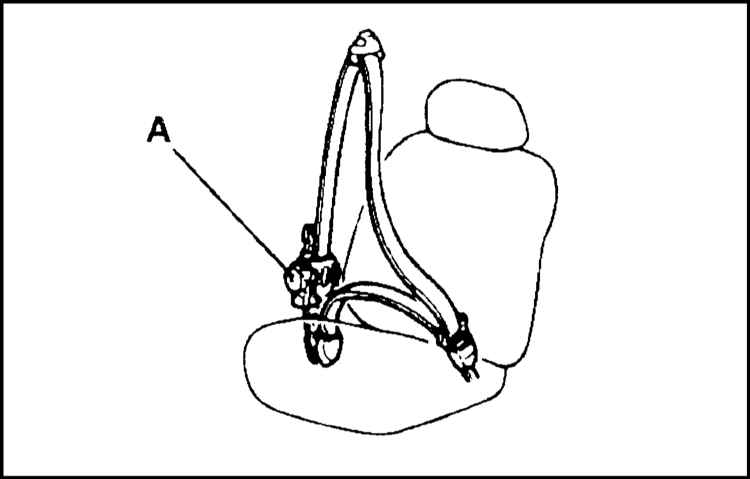

Натяжитель (А) вмонтирован в сборку возвратного механизма ремня. Порядок пользования такими ремнями безопасности аналогичен порядку пользования обычными ремнями, оборудованными инерционными возвратными устройствами. Механизм срабатывания натяжителя абсолютно прозрачен для пользователя и не требует от последнего никаких дополнительных навыков и знаний.

Активация натяжителей происходит только при значительных фронтальных перегрузках. Срабатывание модулей сопровождается громким хлопком и небольшим дымообразованием.

Выделяющийся при срабатывании натяжителей дым безопасен для здоровья человека, однако при непосредственном вдыхании может вызывать раздражение слизистых оболочек.

Следует заметить, что отказы срабатывания натяжителей при лобовом столкновении в большинстве случаев объясняются не неисправностью системы, а тем, что возникающие при ударе перегрузки не достигают порогового значения, при котором производится активация модулей.

Как и в случае подушек безопасности, модули аварийных натяжителей рассчитаны на однократное срабатывание и после такового подлежат замене в сборе с ремнями, - обращайтесь на фирменные станции техобслуживания компании Subaru. Там же принимаются все рекламации по поводу отказов компонентов SRS.

Техническое обслуживание элементов SRS

Подушки безопасности и устройства автоматического аварийного натяжения ремней безопасности, практически не нуждаются в регулярных проверках и техническом обслуживании. Однако владелец оборудованного соответствующим образом транспортного средства должен иметь ввиду следующие моменты:

a) После срабатывания подушек безопасности они подлежат обязательной замене вместе с блоком управления системы. Не пытайтесь демонтировать отработавшие подушки самостоятельно. Эти операции должны выполняться только в условиях мастерской автосервиса;
b) Если срабатывание контрольной лампы SRS указывает на наличие отказа в системе, следует без промедления обратиться на ближайшую станцию техобслуживания компании Subaru, где будут произведены полная диагностика и необходимый восстановительный ремонт системы. В противном случае подушки безопасности могут не сработать при дорожно-транспортном происшествии и не выполнить свою защитную функцию;
c) К работам с узлами дополнительной системы безопасности допускается только специально обученный персонал. Запрещено самостоятельно демонтировать с автомобиля подушки безопасности и аварийные натяжители ремней безопасности. В случае отказа SRS или после аварийного срабатывания подушек безопасности и натяжителей ремней безопасности необходимо обратиться на станцию техобслуживания компании Subaru для проведения ремонта или замены узлов системы;
d) Не вскрывайте модули и не изменяйте электропроводку систем подушек безопасности и устройств автоматического аварийного натяжения ремней безопасности, - такое вмешательство может привести к непроизвольному срабатыванию подушек и натяжителей и явиться причиной травмирования исполнителя или находящихся поблизости людей;
e) Не производите замену передних сидений без получения предварительной консультации на станции техобслуживания компании Subaru. Неаккуратное или некорректное выполнение замены или снятия чехлов может привести к отказу срабатывания боковых подушек безопасности в случае дорожно-транспортного происшествия.

При передаче автомобиля другому лицу следует в обязательном порядке информировать последнее о всех установленных элементах SRS с указанием соответствующих пунктов инструкции по правилам использования автомобиля.

На всех оборудованных SRS моделях в местах размещения активных элементов системы устанавливаются специальные предупреждающие таблички.
