2.3. Оборудование автомобиля, расположение приборов и органов управления

Расположение рабочих элементов

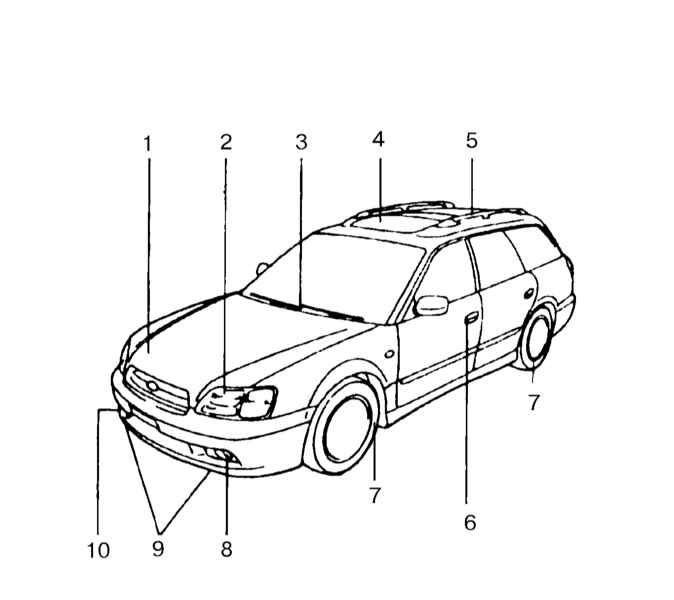

Схема расположения наружных рабочих элементов (1 из 2)

1 — Замок капота
2 — Блок-фары
3 — Очистители ветрового стекла
4 — Верхний люк
5 — Дуга верхнего багажника

6 — Дверные замки
7 — Шины
8 — Противотуманные фары
9 — Крепежные крюки
10 — Буксировочная проушина

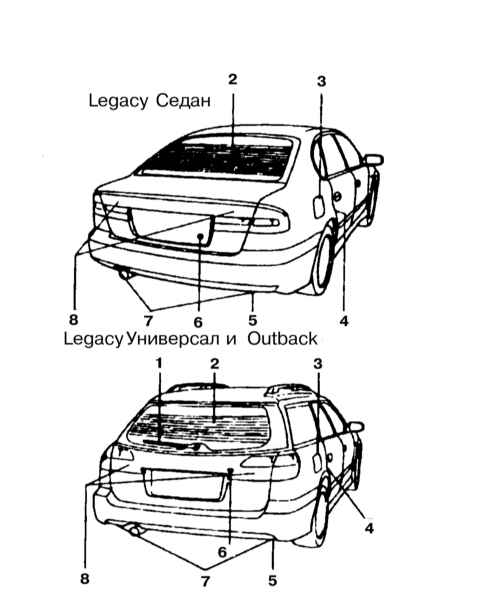

Схема расположения наружных рабочих элементов (2 из 2)

1 — Очиститель заднего стекла
2 — Обогрев заднего стекла
3 — Дверца люка заправочной горловины
4 — Устройства дополнительной блокировки задних дверей

5 — Буксировочный крюк
6 — Замок крышки багажного отделения/двери задка
7 — Крепежные крюки
8 — Задние туманные фонари

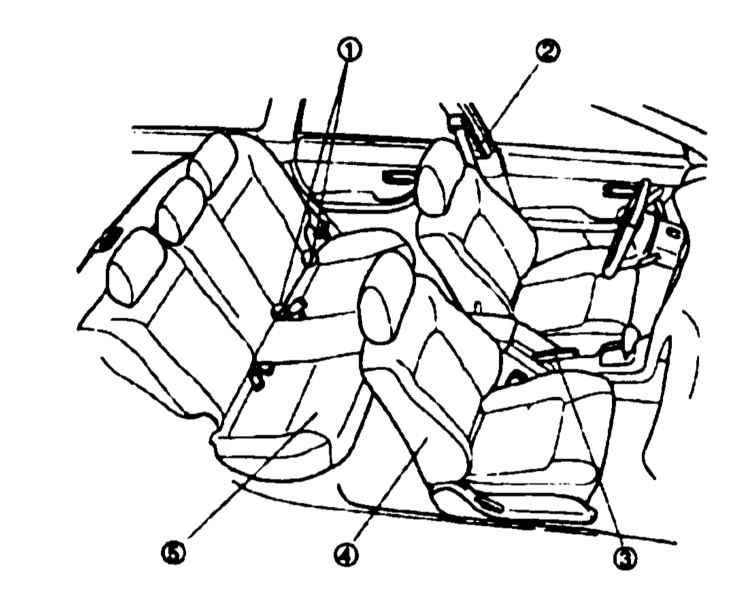

Оборудование салона, интерьер (1 из 2)

1 — Точки крепления детских сидений
2 — Ремень безопасности
3 — Рыча взведения стояночного тормоза

4 — Передние сиденья
5 — Заднее сиденье

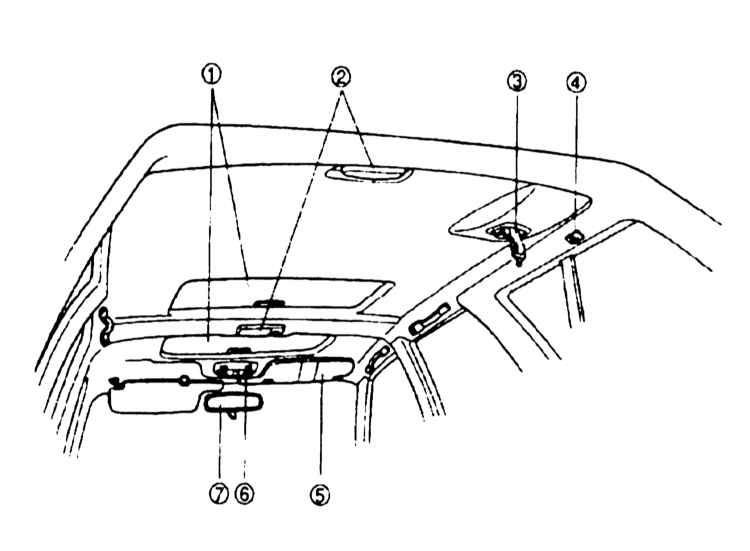

Оборудование салона, интерьер (2 из 2)

1 — Верхний люк
2 — Салонные светильники
3 — Ремень безопасности центрального места заднего сиденья
4 — Вешалки

5 — Солнцезащитные козырьки
6 — Индивидуальные направленные светильники
7 — Зеркало заднего вида

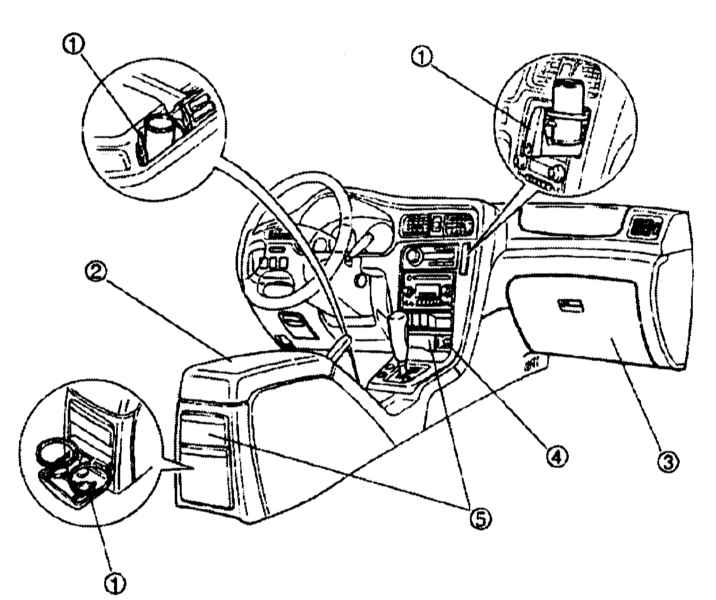

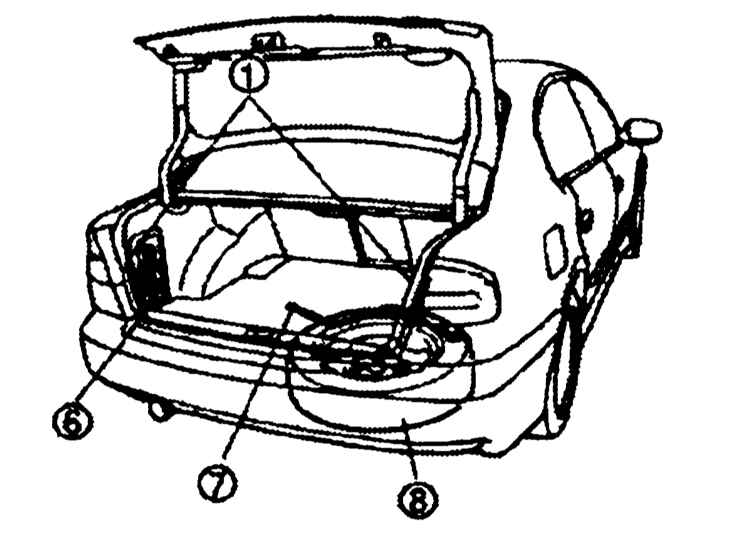

Оборудование салона, центральная консоль и панель приборов

1 — Поддон с подстаканниками
2 — Центральная консоль
3 — Главный вещевой ящик

4 — Прикуриватель
5 — Пепельницы

5 — Поддон

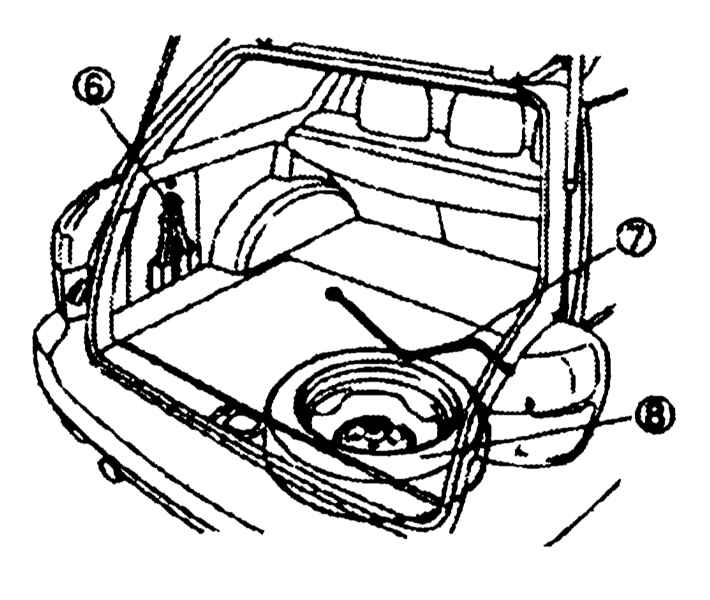

6 — Домкрат
7 — Рукоятка привода домкрата
8 — Запасное колесо

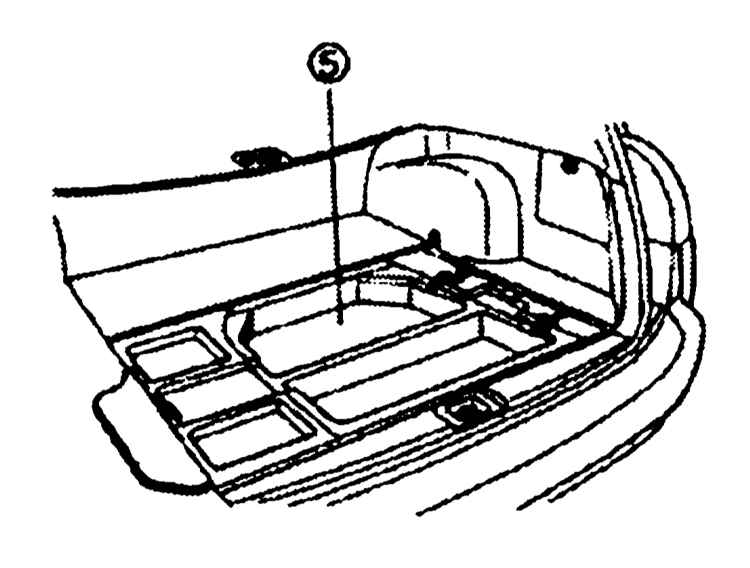

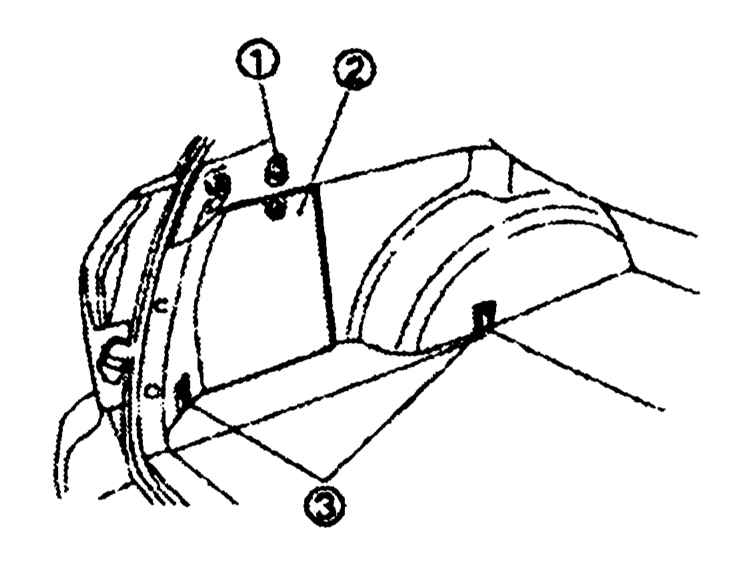

Оборудование багажного отделения

1 — Крепежные крюки
2 — Розетка электропитания

3 — Крепежные проушины

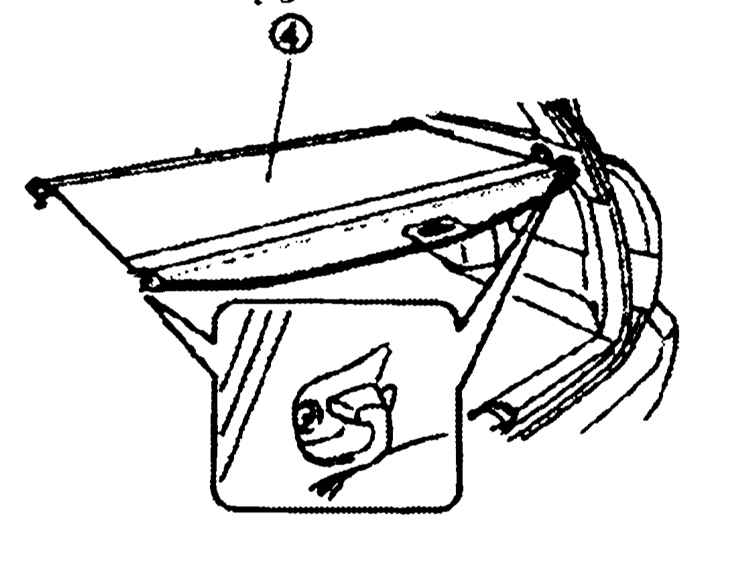

4 — Декоративная шторка

Legacy Седан

Legacy Универсал, Outback
