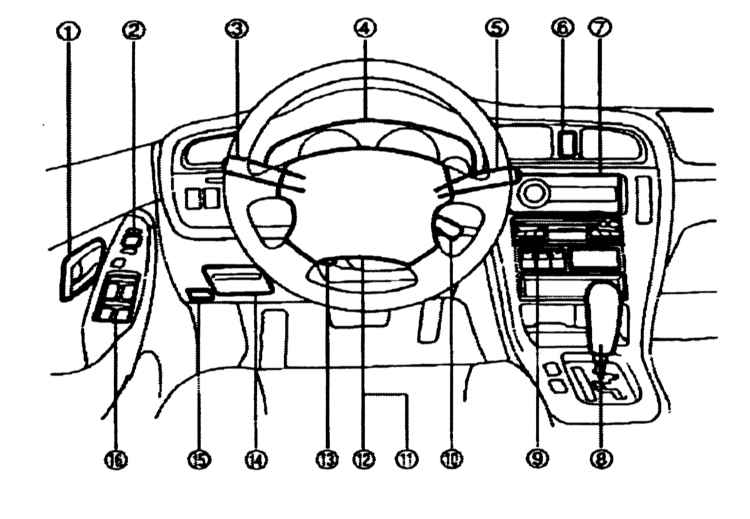

2.3.2. Панель приборов - общая информация

1 — Внутренняя ручка
2 — Переключатель управления функционированием электропривода наружных зеркал заднего вида
3 — Левый подрулевой переключатель (управление функционированием наружных осветительных и сигнальных приборов)
4 — Комбинация приборов
5 — Правый подрулевой переключатель (управление функционированием очистителей/омывателей стекол)
6 — Выключатель аварийной сигнализации
7 — Панель управления функционированием систем отопления/вентиляции/кондиционирования воздуха в салоне
8 — Рычаг переключения передач (РКПП)/селектора (АТ)

9 — Аудиосистема
10 — Переключатель управления функционированием темпостата
11 — Кнопка активации клаксона
12 — Декоративная крышка модуля водительской фронтальной подушки безопасности
13 — Рычаг регулировки наклона рулевой колонки
14 — Монтажный блок предохранителей
15 — Рычаг отпускания защелки замка капота
16 — Главный переключатель управления функционированием электропривода стеклоподъемников
