12.2.3. Снятие, обслуживание и установка передних стоек

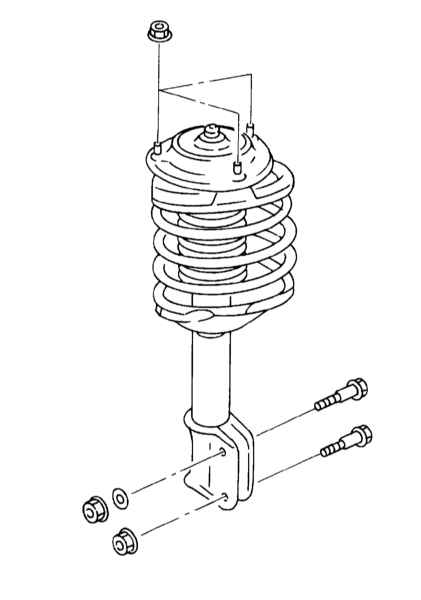

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Загоните автомобиль на подъемник.
2. Отсоедините отрицательный провод от батареи.
3. Поднимите автомобиль и снимите передние колеса.
4. Выверните болт крепления к стойке опорного кронштейна гибкого тормозного шланга.
5. Пометьте положение головки болта регулировки развала колес, которым стойка крепится к сборке поворотного кулака.
6. Выверните болт крепления к стойке опорного кронштейна электропроводки колесного датчика ABS.

7. Отдайте крепежные гайки и извлеките два болта крепления стойки к поворотному кулаку.

  Самоконтрящиеся гайки при отпускании подлежит замене в обязательном порядке!

8. Отпустите три крепежных гайки верхней опоры и извлеките стоечную сборку из-под автомобиля через колесную арку.

РАЗБОРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

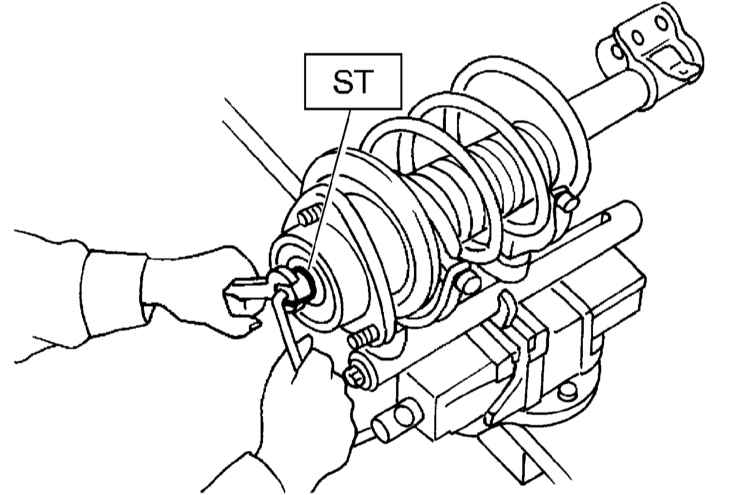

1. При помощи зажатого в тиски специального приспособления сожмите винтовую пружину стоечной сборки, затем с помощью специальной торцевой головки ST 927760000 отпустите самоконтрящуюся гайку крепления штока амортизатора в сборке верхней опоры стойки.

2. Медленно отпустите сжимающее приспособление и снимите винтовую пружину.
3. Снимите пыльник и демпферную пружину.


Проверка состояния компонентов

Внимательно осмотрите компоненты стоечной сборки на наличие признаков чрезмерного износа и механических повреждений, удостоверьтесь в отсутствии трещин и порезов резиновых компонентов. вышедшие из строя элементы замените.

Телескопический амортизатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  При обслуживании газонаполненных амортизаторов в обязательном порядке надевайте защитные очки!

1. Осмотрите извлеченный из стакана стоечной сборки амортизатор на наличие признаков развития утечек.
2. Вручную проверьте полноту и плавность хода поршневого штока.

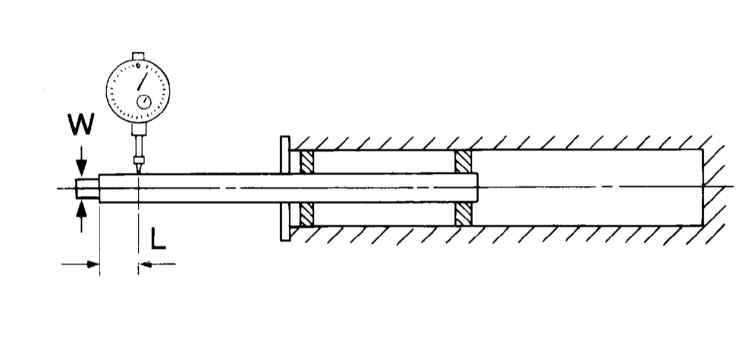

3. Надежно зафиксируйте корпус уложенного горизонтально амортизатора, прижмите плунжер циферблатного измерителя к поверхности штока на удалении L = 10 мм от среза гладкой части, затем отожмите шток вниз с усилием W = 2 кГс, приложенным к концу резьбовой части и обнулите измеритель. Далее, с тем же усилием (2 кГс) потяните конец штока вверх и считайте показание измерителя. Если результат измерения превышает предельное допустимое значение (0.8 мм), замените амортизатор.

4. Утилизация вышедших из строя амортизаторов должна производиться с соблюдением специальных мер предосторожности. Ни в коем случае не предпринимайте попыток разборки амортизатора, перед утилизацией просверлите корпус амортизатора.


Верхняя опора стойки

Внимательно изучите состояние резиновых компонентов сборки верхней опоры, в случае выявления признаков старения материала, трещин, порезов и прочих повреждений замените вышедшие из строя элементы.

Пыльник

Пыльник подлежит замене в случае выявления признаков старения резины, трещин, порезов и прочих повреждений.

Винтовая пружина

Осмотрите винтовую пружину на наличие трещин, сколов и прочих дефектов. Замене подлежат также просевшие и вытянутые винтовые пружины, - если равномерно нагруженный автомобиль имеет неравномерную посадку (удостоверьтесь, что колеса не спущены), следует замерить свободную длину винтовых пружин, сравнить результаты измерений с требованиями Спецификаций и в случае необходимости заменить вышедшие из строя пружины.

Демпфер

Состояние демпфера проверяется так же, как и состояние всех прочих резиновых компонентов стойки (см. выше).

СБОРКА

Винтовая пружина должна устанавливаться витками с укороченным шагом вверх

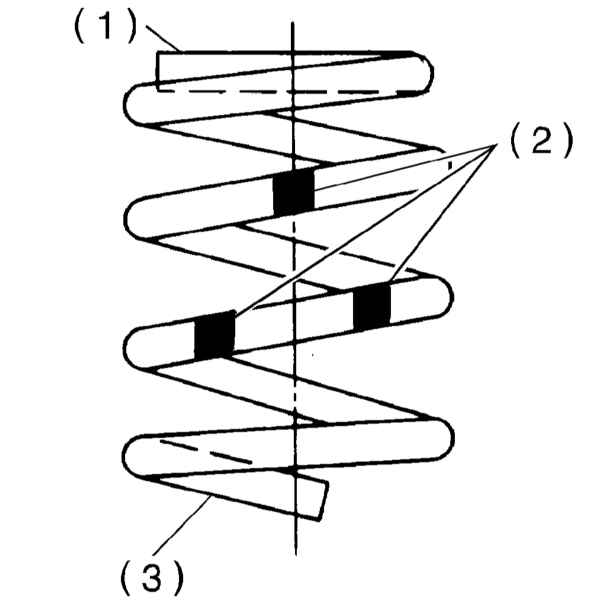

1 — Торец с укороченным шагом витков
2 — Нанесенная краской маркировка

3 — Торец с нормальным шагом витков


 ПОРЯДОК ВЫПОЛНЕНИЯ

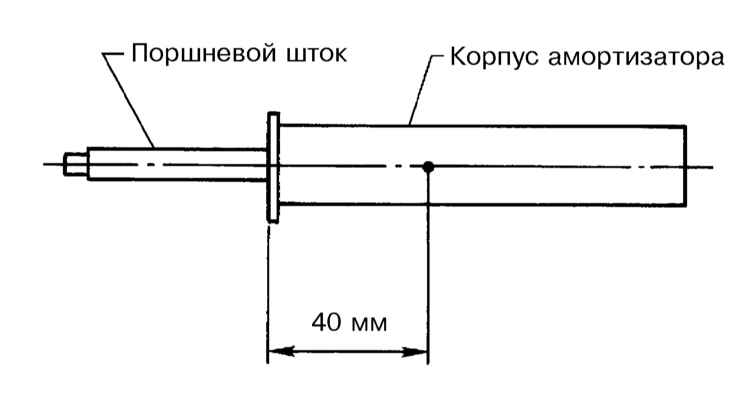

1. Прежде чем приступать к сборке стойки поверье механизм генерации демпфирующего усилия на наличие признаков попадания в него воздуха (см. далее).
2. Установите амортизатор вертикально поршневым штоком вверх и отожмите последний вниз до упора.
3. Ухватившись за конец штока пальцами, подвигайте его вверх-вниз. Если величина хода штока превышает 10 мм, следует произвести удаление попавшего в амортизатор воздуха (см. далее).
4. Вытяните поршневой шток до упора вверх, затем отожмите его вниз до конца хода, - повторите данную процедуру 3-4 раза.

  После завершения процедуры удаления воздушных пробок стойку не следует опускать в горизонтальное положение, в противном случае продувку придется повторить!

5. Подготовив амортизатор к установке, сожмите специальным приспособлением винтовую пружину. И посадите ее на стойку витками с укороченным шагом вверх.

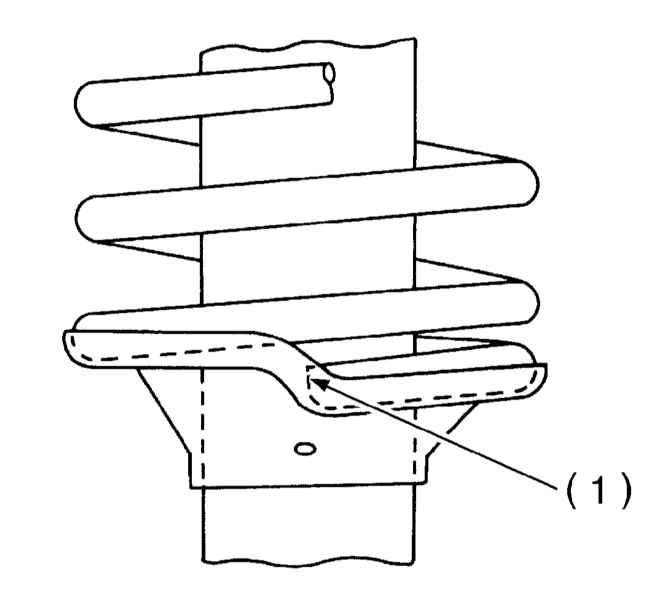

6. Правильным образом разместите нижний торец пружины в нижней тарелке стоечной сборки, - конец витка должен попасть в специальное углубление в седле.

7. Посадите на шток поршня амортизатора резиновый демпфер и пыльник.

8. До упора вытяните шток и наденьте на него верхнюю тарелку пружины с вложенным в нее резиновым седлом, - проследите за правильностью посадки тарелки.

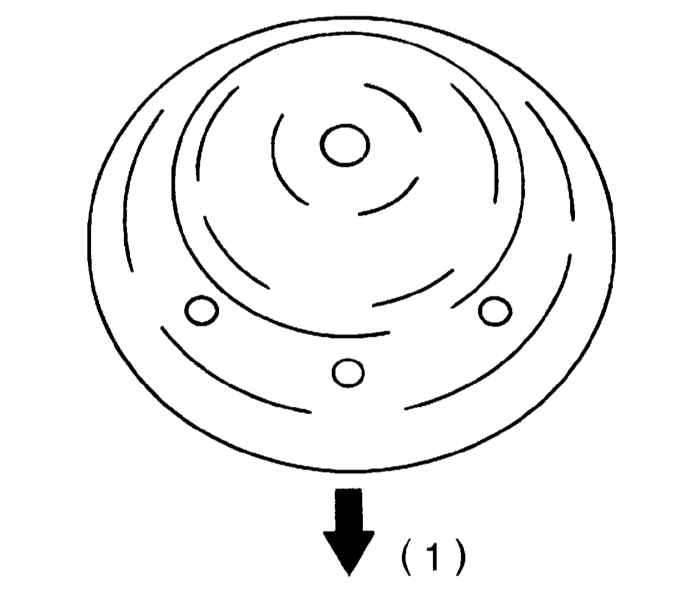

1 — Наружу от диаметральной плоскости автомобиля

9. Посадите на шток верхнюю опору и временно затяните НОВУЮ самоконтрящуюся гайку.
10. Удерживая шток поршня от проворачивания рожковым ключом, при помощи специальной головки ST 927760000 затяните самоконтрящуюся гайку с требуемым усилием (55 Нм).

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заправьте стойку на свое штатное место в арке колеса.
2. Установите верхнюю опору и затяните гайки ее крепления с требуемым усилием (20 Нм).
3. Добейтесь совмещения нанесенных в процессе демонтажа посадочных меток болта регулировки развала колес и, удерживая его головку неподвижной, затяните с требуемым усилием (175 Нм) НОВУЮ самоконтрящуюся крепежную гайку.
4. Закрепите на нижней опоре стойки жгут электропроводки колесного датчика ABS и гибкого тормозного шланга, - затяните болты крепления опорных кронштейнов с требуемым усилием (32 Нм).
5. Установите на место колеса и опустите автомобиль на землю.
6. В заключение отгоните автомобиль на станцию техобслуживания для проверки и регулировки углов установки передних колес.
