| Передняя подвеска
|
|
| Диаметр стабилизатора, мм |
|
| Модели Legacy |
|
2.0 л
|
19 |
| 2.5 л |
21 |
| Модели Outback |
21 |
| Развал (с допуском ± 0°30') |
| Модели Legacy
| -0°05' |
| Модели Outback
| 0°25' |
| Угол продольного наклона оси поворота колеса (выбег) (общая
разница ± 0°45') |
| Модели Legacy
| |
| Седан
| 3°05' |
| Универсал
| 2°50' |
| Модели Outback
| 2°40' |
|

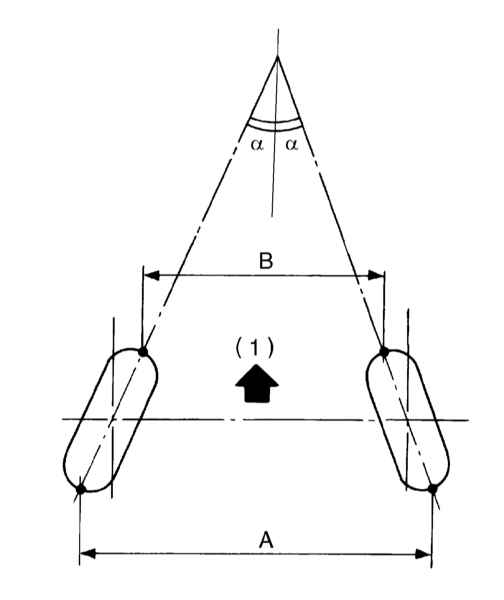

| Сходимость
| |
| А – В, мм 0 ± 3
| |
| a ± 0°15'
| |
| Угол поперечного наклона оси поворота колеса
| |
| Модели Legacy
| 14°15' |
| Модели Outback
| 13°30' |
| Высота колесных арок (с допуском +12/-24 мм), мм |
| Модели Legacy
| 388 |
| Модели Outback
| 428 |
Предельная допустимая величина осевого люфта
шаровой опоры (при усилии 70 кГс)
| 0.3 |
Предельная допустимая величина поперечного
люфта штока переднего амортизатора
(при усилии 2 кГс), мм
| 0.8 |
| Модели Outback
| 21 |
| Развал (с допуском ± 0°30') |
| Модели Legacy
| -0°05' |
| Модели Outback
| 0°25' |
| Угол продольного наклона оси поворота колеса (выбег)
(общая разница ± 0°45') |
| Модели Legacy
| |
| Седан
| 3°05' |
| Универсал
| 2°50' |
| Модели Outback
| 2°40' |
|
|
| Сходимость
| |
| А – В, мм
| 0 ± 3 |
| a
| ± 0°15' |
| Угол поперечного наклона оси поворота колеса
| |
| Модели Legacy
| 14°15' |
| Модели Outback
| 13°30' |
| Высота колесных арок (с допуском +12/-24 мм), мм
| |
| Модели Legacy
| 388 |
| Модели Outback
| 428 |
| Предельная допустимая величина осевого люфта шаровой опоры (при усилии
70 кГс)
| 0.3 |
| (Предельная допустимая величина поперечного люфта штока переднего
амортизатора при усилии 2 кГс), мм
| 0.8 |
| Диаметр стабилизатора, мм
| |
| Модели Legacy
| |
| Седан
| 14 |
| Универсал
| |
| 2.0 л
| 15 |
| 2.5 л
| 14 |
| Модели Outback
| 14 |
| Развал (с допуском ± 0°30')
| |
| Модели
| Legacy |
| Седан
| -0°30' |
| Универсал
| -0°20' |
| Модели Outback
| -0°10' |
| Сходимость (по аналогии с передними колесами)
| |
| А – В, мм
| 0 ± 3 |
| a
| ± 0°15' |
| Угол поперечного наклона оси поворота колеса
| |
| Модели Legacy
| 14°15' |
| Модели Outback
| 13°30' |
| Высота колесных арок (с допуском +12/-24 мм), мм
| |
| Модели Legacy
| |
| Седан
| 371 |
| Универсал
| 381 |
| Модели Outback
| |
| Кроме австралийских
| 421 |
| Австралийские
| 431 |
| Рулевое управление
| |
| Общие параметры
| |
| Минимальный радиус поворота, м
| |
| Модели Legacy
| 5.4 ± 0.5 |
| Модели Outback
| 5.6 ± 0.5 |
| Угол поворота (внутренний/наружный)
| |
| Модели Legacy
| 36.3° ± 1.5°/31.6° ± 1.5° |
| Модели Outback
| 34.5° ± 1.5°/30.3° ± 1.5° |
| Полное передаточное отношение рулевого привода
| |
| Модели Legacy
| 16.5 |
| Модели Outback
| 19.0 x 15.2 |
| Жидкость ГУР
| См. Спецификации к Главе Текущее обслуживание на диске 1.
|
| Рулевое колесо
| |
| Диаметр, мм
| 385 |
| Количество оборотов от упора до упора
| |
| Модели Legacy
| 3.1 |
| Модели Outback
| 3.0 |
| Величина зазора между задней поверхностью ступицы и кожухом рулевой
колонки, мм
| 2.0 ' 4.0 |
| Предельная допустимая величина
| |
| свободного хода (люфт), мм
| 17 |
| Сопротивление вращению (автомобиль запаркован на бетонном покрытии),
Н (кГс)
| |
| Двигатель работает
| |
| на холостых оборотах
| Не более 29.4 (3.0) |
| Двигатель заглушен
| Не более 294.2 (30) |
| Рулевой механизм
| |
| Тип
| |
| Реечный, гидроусиленный, с роторным клапаном
| |
| Люфт зацепления
| 0 (регулируется автоматически) |
| Сопротивление сдвигу рейки, Н (кГс)
| 304.0 (31) |
| Величина радиального люфта рейки, мм
| |
| Руль вправо
| Не более 0.19 |
| Руль влево
| |
| Горизонтальный сдвиг
| Не более 0.3 |
| Вертикальный сдвиг
| Не более 0.15 |
| Предельный допустимый радиальный люфт входного вала, мм
| 0.18 |
| Предельный допустимый осевой люфт входного вала, мм
| 0.1 |
| Сопротивление вращению, Н (кГс)
| |
| В пределах диапазона 30 мм от центра рейки в прямолинейном положении
передних колес
| Не более 11.18 |
| Предельное допустимое значение
| 12.7 |
| Установочный размер «L» наружных наконечников рулевых тяг, мм
| 15 |
| Рулевой насос
| |
| Тип
| Шиберный, с постоянным расходом, ременным приводом и отдельно установленным
резервуаром |
| Направление вращения
| По часовой стрелке |
| Диапазон оборотов
| |
| Модели Legacy
| 500 x 900 |
| Модели Outback
| |
| 2.5 л
| 500 x 900 |
| 3.0 л
| 500 x 800 |
| Производительность, см 3 /оборот
| |
| Модели Legacy
| 07.2 |
| Модели Outback
| |
| 2.5 л
| 7.2 |
| 3.0 л
| 9.6 x 0.65 |
| Зависимость расхода жидкости от оборотов двигателя, л
| |
| 1000 об/мин
| |
| Модели Legacy
| 6 |
| Модели Outback
| |
| 2.5 л
| 6 |
| 3.0 л
| 7 |
| 3000 об/мин
| 5 |
| Регулярное давление, кПа (кГс/см 2 )
| 981 (10) |
| Давление сброса, кПа (кГс/см 2 )
| |
| Модели Legacy
| 9807 (100) |
| Модели Outback
| |
| 2.5 л
| 9807 (100) |
| 3.0 л
| 7846 (80) |
| Предельный допустимый радиальный люфт оси приводного шкива, мм
| 0.4 |
| Предельный допустимый осевой люфт оси приводного шкива, мм
| 0.6 |
| Предельный допустимый изгиб ручья, мм
| 1.0 |
| Сопротивление вращению шкива, Н (кГс)
| Не более 9.22 (0.94) |
| Гидравлические проверки
| См. Раздел Снятие, обслуживание и установка
рулевого насоса |
| Колеса и шины
| |
| Размер шин
| |
| Модели Legacy
| |
| 2.0 л
| 195/60R15 88V |
| 2.5 л
| 205/50R16 87V или 195/60R15 88V |
| Модели Outback
| 215/60R16 95V |

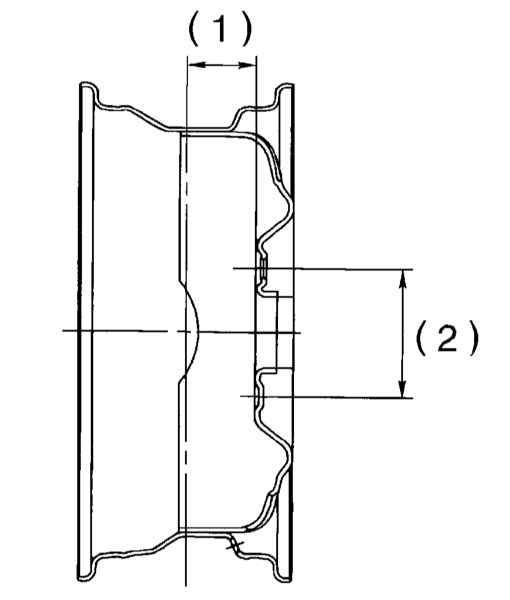

| Контрольные размеры колесного диска
1 — Сдвиг
2 — P.C.D. |
| Размеры колесного диска
| |
| Диаметр обода колесного диска
| |
| Модели Legacy
| |
| 2.0 л
| 15x6JJ |
| 2.5 л
| |
| Под шины 205/50R16 87V
| 16x6 1/2JJ |
| Под шины 195/60R15 88V
| 15x6 1/2JJ |
| Модели Outback
| 16x6 1/2JJ |
| Сдвиг, мм
| |
| Модели Legacy
| 55 |
| Модели Outback
| 48 |
| P.C.D., мм
| 100 |
| Давление накачки шин, кПа (кГс/см 2 )
| |
| Легкая загрузка автомобиля
| |
| Модели Legacy
| |
| 2.0 л
| |
| Передние колеса
| 220 (2.2) |
| Задние колеса
| 210 (2.1) |
| 2.5 л
| |
| Передние колеса
| |
| С шинами 205/50R16 87V
| 230 (2.3) |
| С шинами 195/60R15 88V
| 220 (2.2) |
| Задние колеса
| |
| С шинами 205/50R16 87V
| 220 (2.2) |
| С шинами 195/60R15 88V
| 210 (2.1) |
| Модели Outback
| |
| Передние колеса
| 200 (2.0) |
| Задние колеса
| 190 (1.9) |
| Полная загрузка автомобиля
| |
| Модели Legacy
| |
| 2.0 л
| |
| Передние колеса
| 220 (2.2) |
| Задние колеса
| 250 (2.5) |
| 2.5 л
| |
| Передние колеса
| |
| С шинами 205/50R16 87V
| 230 (2.3) |
| С шинами 195/60R15 88V
| 220 (2.2) |
| Задние колеса
| 250 |
| Модели Outback
| |
| Передние колеса
| 200 (2.0) |
| Задние колеса
| 250 (2.5) |
| Буксировка прицепа
| |
| Модели Legacy
| |
| 2.0 л
| |
| Передние колеса
| 220 (2.2) |
| Задние колеса
| 270 (2.7) |
| 2.5 л
| |
| Передние колеса
| |
| С шинами 205/50R16 87V
| 230 (2.3) |
| С шинами 195/60R15 88V
| 220 (2.2) |
| Задние колеса
| 270 |
| Модели Outback
| |
| Передние колеса
| 200 (2.0) |
| Задние колеса
| 250 (2.5) |
| Предельный допустимый осевой люфт колесного диска, мм
|
| Штампованный диск
| 01.5 |
| Литой диск
| 1.0 |
| Предельный допустимый радиальный люфт колесного диска, мм
| |
| Штампованный диск
| 01.5 |
| Литой диск
| 1.0 |
| Предельный допустимый динамический дисбаланс колесной сборки, г
| 5 |
| Усилия затягивания резьбовых соединений, Нм
| |
| Передняя подвеска
| |
| Гайки крепления верхней опоры стойки
| 20 |
| Гайка крепления штока амортизатора
| 55 |
| Гайки болтов крепления нижней опоры стойки
| 175 |
| Болты крепления домкратной пластины к передней поперечной балке
| 70 |
| Болты крепления подушек опор подвески силового агрегата к передней
поперечной балке
| 74 |
| Гайки болтовых сборок крепления передней поперечной балки
| 100 |
| Гайки болтов крепления стоек стабилизатора поперечной устойчивости
к поперечным рычагам подвески
| 30 |
| Гайки болтов крепления стоек стабилизатора к штанге
| 45 |
| Болты/гайки хомутов крепления штанги стабилизатора поперечной устойчивости
к передней поперечной балке
| 25 |
| Болты крепления шаровых опор к поворотным кулакам
| 50 |
| Корончатые гайки крепления шаровых опор к поперечным рычагам подвески
| 39 |
| Болты крепления задней осевой втулки поперечного рычага
| 245 |
| Задняя самоконтрящаяся осевая гайка поперечного рычага
| 186 |
| Гайка переднего осевого болта поперечного рычага
| 125 |
| Колесные гайки
| 88 |
| Задняя подвеска
| |
| Гайки крепления верхней опоры стойки
| 30 |
| Гайка крепления штока амортизатора
| 35 |
| Гайка болта крепления нижней опоры стойки
| 160 |
| Болты крепления растяжек подрамника
| 65 |
| Осевые болты растяжек подрамника
| 175 |
| Гайки болтов крепления переднего поперечного рычага
| 120 |
| Болты крепления кронштейна рычага
| 120 |
| Болты крепления передней растяжки подрамника
| |
| К кронштейну рычага
| 80 |
| К подрамнику
| 175 |
| Гайки осевых болтов верхнего и заднего поперечных рычагов
| 120 |
| Гайки крепления стоек стабилизатора поперечной устойчивости
| 44 |
| Болты хомутов крепления штанги стабилизатора
| |
| поперечной устойчивости
| 40 |
| Буферный элемент
| 32 |
| Гайка переднего осевого болта продольного рычага
| 150 |
| Колесные гайки
| 88 |
| Рулевое управление
| |
| Гайка крепления рулевого колеса
| 45 |
| Винты крепления сборки комбинированных подрулевых переключателей
| 1.2 (не перетягивайте!) |
| Винты крепления опорного кронштейна резервуара ГУР
| 13 |
| Модели 3.0 л
| |
| Т7
| 15.7 |
| Т13
| 33 |
| Т14
| 37.3 |
| Прочие модели
| |
| Т7
| 15.7 |
| Т8
| 22 |
| Т10
| 24.5 |
| Т14
| 37.3 |
| Болты крепления крышки ремня привода улевого насоса (модели 3.0 л)
| 07.4 |
| Штуцерные болты крепления гидравлических линий к рулевому насосу
| 39 |
| Болты крепления рулевого вала (под панелью приборов)
| 25 |
| Болты крепления карданного шарнира рулевого вала
| 24 |
| Болты крепления корпуса роторного клапана
| 25 |
| Болты хомутов крепления картера рулевого механизма
| 59 |
| Внутренние наконечники рулевых тяг
| 78 |
| Контргайки наружных наконечников рулевых тяг
| 83 |
| Корончатые гайки крепления шаровых пальцев наружных наконечников
рулевых тяг к поворотным кулакам
| 27 |
| Штуцерный разъем корпуса рулевого насоса
| 63.5 |
| Стяжные болты корпуса рулевого насоса
| 27.5 |
