5.16.4. Топливные форсунки (MPFI)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.

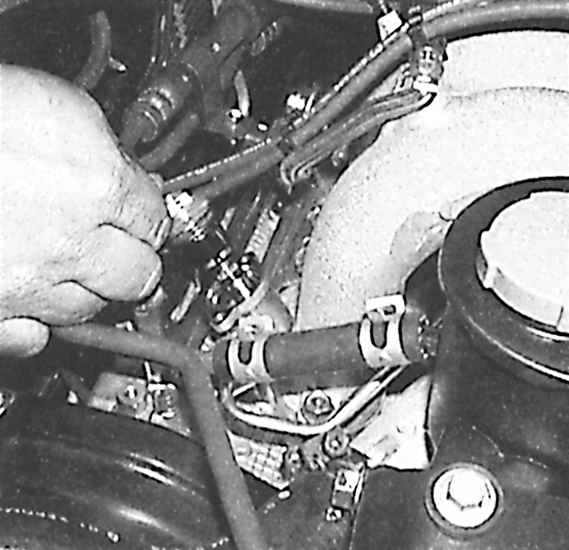

2. Отсоедините электрический разъем от топливной форсунки.
	3. Отвинтите винты головки топливной форсунки (указаны стрелками).
	4. Поворачивая и потянув на себя, извлеките топливную форсунку.
	5. Проверьте состояние уплотнительных колец топливной форсунки (указаны стрелками) и при необходимости, замените их.
6. Установка производится в последовательности, обратной снятию. При установке топливных форсунок смажьте уплотнительные кольца маслом.
