4.3.6. Испаритель

Детали испарителя

1 – испаритель
2 – клапан расширения
3 – термостат
4 – верхний кожух
5 – прокладка
6 – прокладка

7 – скоба
8 – крышка
9 – труба
10 – нижний кожух
11 – скоба
12 – уплотнительное кольцо круглого сечения

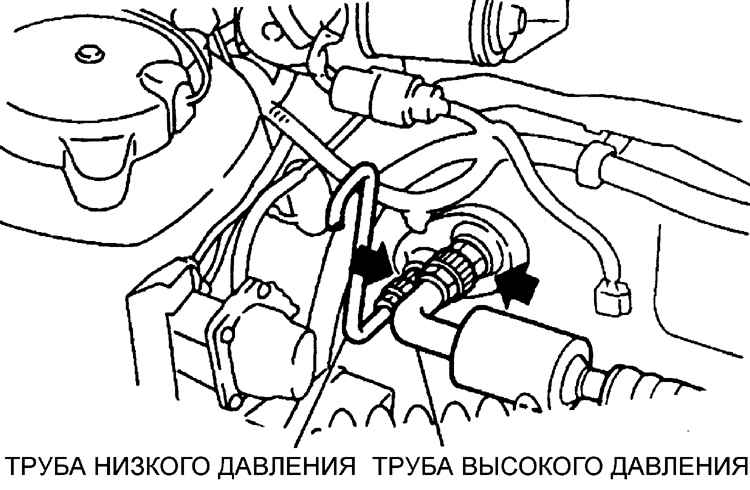

Расположение труб хладагента испарителя на перегородке моторного отсека

Расположение гайки и болта крепления кожуха испарителя

Отделение клапана расширителя от испарителя

Испаритель системы кондиционирования воздуха расположен под панелью приборов со стороны пассажира.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разрядите систему кондиционирования воздуха.

2. Снимите провод массы с аккумулятора.

Предупреждение

На некоторых моделях устанавливается воздушная подушка безопасности. Поэтому необходимо снять провод массы с аккумулятора и подождать как минимум одну минуту перед проведением работ около датчика столкновения или панели приборов для того, чтобы избежать случайного развертывания воздушной подушки безопасности.

3. Снимите вещевой ящик с панели приборов.

4. Отсоедините трубы хладагента испарителя от перегородки моторного отсека (см. рис. Расположение труб хладагента испарителя на перегородке моторного отсека).

5. Снимите большие зажимы крепления кожуха испарителя к отопителю и кожуху двигателя вентилятора.

6. Отвинтите болт и гайку, крепящие кожух испарителя (см. рис. Расположение гайки и болта крепления кожуха испарителя).

7. Отсоедините электрический разъем и дренажный шланг от кожуха испарителя.

8. Снимите скобы, крепящие половинки кожуха испарителя и разделите кожух испарителя. С верхнего кожуха снимите термостат. Извлеките испаритель с клапаном расширения из кожуха термостата. Отвинтите соединение и снимите клапан расширения (см. рис. Отделение клапана расширителя от испарителя).

Установка

Предупреждение

При установке нового испарителя необходимо установить новый ресивер/ осушитель.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При установке нового испарителя слейте масло из старого испарителя в измерительную пробирку. Залейте такое же количество нового масла в новый испаритель.

2. Проверьте, что пластины испарителя не забиты грязью. Если необходимо, промойте пластины испарителя холодной водой и продуйте сжатым воздухом.

3. Дальнейшая установка производится в последовательности, обратной снятию.
