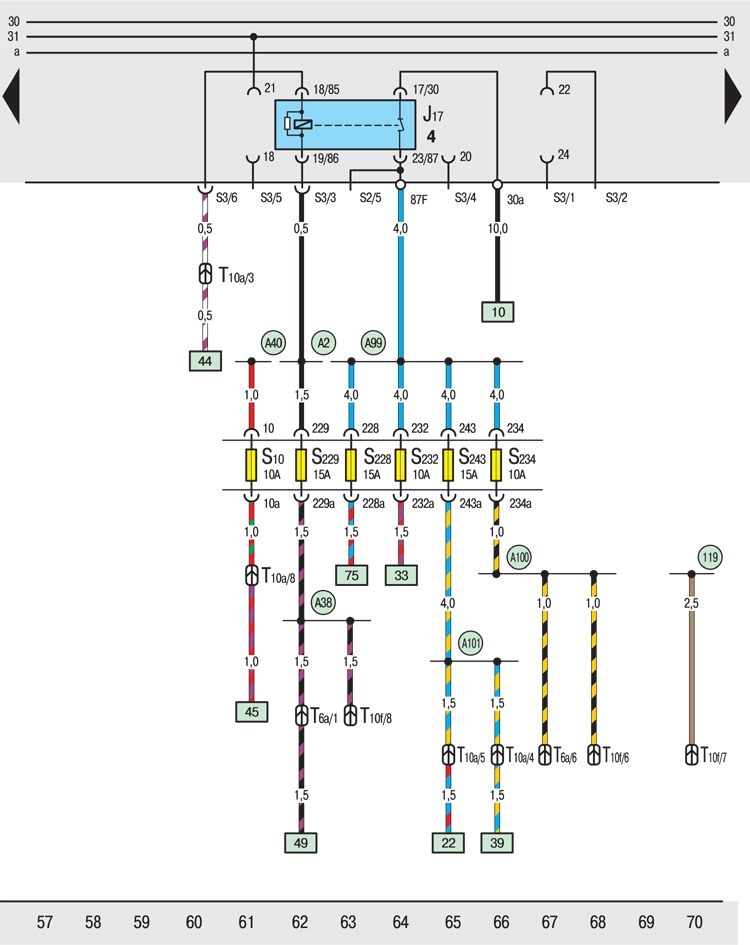

12.5.5. Реле топливного насоса, коробка предохранителей

ОБЩИЕ СВЕДЕНИЯ

J17 – реле топливного насоса

Т6а –шестиконтактный штекерный разъем, в разделяющем отсеке (красный);

Т10а –десятиконтактный штекерный разъем, в разделяющем отсеке (белый);

Т10f – десятиконтактный штекерный разъем, в кабельном канале слева (черный);

119 – заземление в кабельном пучке спереди слева;

А2 – соединение с положительным полюсом

(15) в кабельном пучке за приборной доской;

A38 – соединение с положительным полюсом (15а) в кабельном пучке за приборной доской слева;

А40 – соединение с положительным полюсом (30) в кабельном пучке за приборной доской слева;

А99 – соединение (87) в кабельном пучке за приборной доской;

А100 – соединение (87) в кабельном пучке за приборной доской слева;

А101 – соединение (87) в кабельном пучке за приборной доской слева
