12.3. Пояснения к символам

^
к оглавлению

следующая страница »

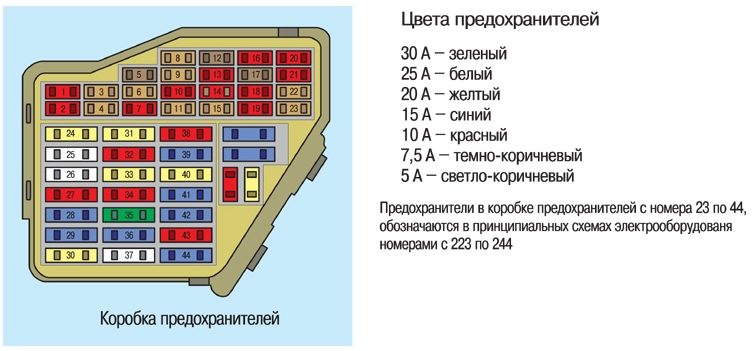

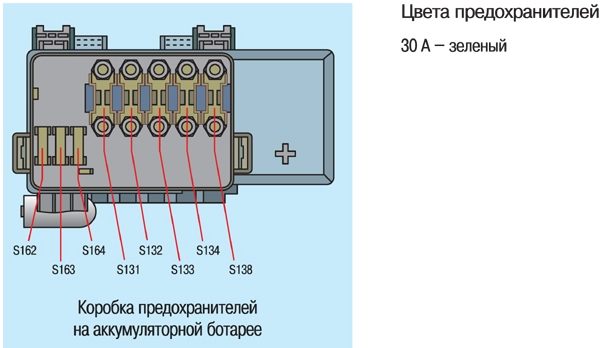

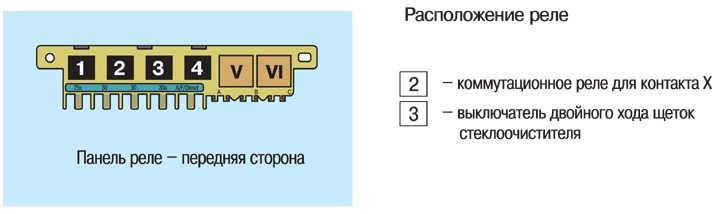

12.4.1. Замок зажигания, реле для контакта X, коробка предохранителей
