9.4. Регулятор давления (на моделях без ABS)Установка регулятора давления на автомобиле
|
|
1 – регулятор давления;
2 – рычаг;
3 – гайка;
4 – болт;
5 – нагрузочная пружина;
6 – кронштейн на балке задней подвески |

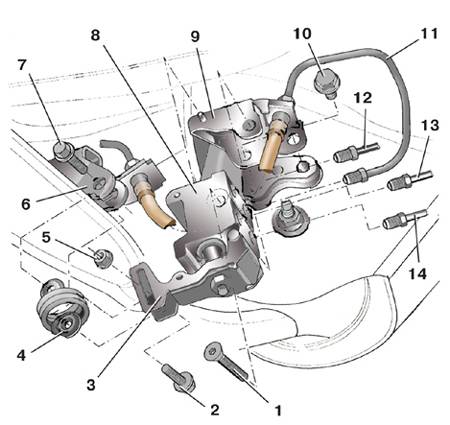

Детали регулятора давления
|
1, 2, 7, 10 – болты;
3 – рычаг;
4 – нагрузочная пружина;
5 – гайка;
6 – кронштейн на балке задней
подвески;
8 – регулятор давления;
|
9 – кронштейн;
11 – тормозная трубка, идущая к заднему левому тормозному механизму;
12 – тормозная трубка, идущая к заднему правому тормозному механизму;
13, 14 – тормозная трубка, идущая от главного цилиндра |
Регулятор давления, установленный перед балкой заднего моста, препятствует
преждевременной блокировке задних колес относительно передних. Это позволяет
эффективнее использовать тормозные свойства автомобиля и предотвратить возможный
занос автомобиля.
Предупреждение
 Регулятор давления ремонту
не подлежит, в случае неисправности его необходимо заменить в сборе.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| На автомобиле, стоящем на земле, помощник должен
резко нажать на педаль тормоза – рычаг регулятора должен перемещаться.
В противном случае регулятор давления неисправен и его необходимо
заменить. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Если регулятор давления правильно отрегулирован,
при торможении на горизонтальном участке дороги с твердым покрытием
передние колеса должны блокироваться немного раньше задних.
|
| 2. Если задние колеса блокируются раньше передних,
предварительную регулировку можно выполнить, ослабив нагрузочную пружину
5 (см. рис. Установка регулятора давления на автомобиле) (для этого ослабьте гайку
ее крепления на рычаге). |
| 3. Если передние колеса блокируются намного
раньше задних – натяните пружину. |
| 4. Более точную регулировку с помощью специальных
приспособлений можно выполнить на станции технического обслуживания. |
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите под регулятор давления емкость
для сбора тормозной жидкости, которая будет вытекать из него при снятии. |
| 2. Промаркируйте тормозные трубки 11–14 (см.
рис. Детали регулятора давления), подсоединенные к регулятору давления,
чтобы не перепутать их при установке. |
| 3. Отвернув гайки крепления, отсоедините от
регулятора четыре тормозные трубки. Заглушите отверстия трубок. |
| 4. Отсоедините рычаг 3 регулятора от нагрузочной
пружины 4, отвернув гайку 5 и вынув болт 2. |
| 5. Отверните болт 1 с внутренним шестигранником
и снимите регулятор давления с кронштейна на кузове. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите регулятор давления в обратном
порядке. |
| 2. После установки долейте жидкость в бачок
и прокачайте тормозную систему (см. подраздел
9.9.6). |
| 3. Отрегулируйте регулятор давления (см. выше). |
|
Моменты затяжки, Н·м
| Болт крепления регулятора давления
|
20
|
| Гайка крепления рычага регулятора давления к нагрузочной пружине
|
20
|
| Гайки крепления тормозных трубок
|
14
|
|
