| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. На части автомобилей держатель аккумуляторной батареи (большего
размера) закрывает крышку ресивера. В этом случае надо снять аккумуляторную
батарею и ее держатель (см. подраздел 10.2). |
| 2. При необходимости снимите воздушный фильтр
(см. подраздел 4.1). |
| 3. Отверните крышку 9 (см. рис. Элементы
гидравлического усилителя рулевого управления) ресивера и через
наливную горловину с помощью резиновой груши удалите из ресивера рабочую
жидкость. |
| 4. Приподнимите и установите на надежные опоры
переднюю часть автомобиля. |
| 5. Снимите левое переднее колесо. |
| 6. Снимите локарь ниши переднего левого колеса. |
| 7. Снимите грязезащитный щиток. |
| 8. На моделях с блоком управления вентилятором
кондиционера отсоедините от блока две колодки 4 и 5 (см. рис. Расположение блока управления вентилятором кондиционера)
с проводами, отверните две гайки 3 крепления и снимите кронштейн 2
с блоком 1. |
| 9. Отожмите пружинную защелку и раскройте держатель
1 (см. рис. Извлечение провода и магистралей из держателя). Выньте из него напорную
3 и возвратную 2 магистрали, а также провод 4 датчика усилителя рулевого
управления. |
| 10. Установите под насосный агрегат емкость
для сбора жидкости, которая будет вытекать из него при снятии. |
| 11. Отсоедините от насосного агрегата 1 колодки
2 (см. рис. Соединительные колодки насосного агрегата), 3 и 4 с проводами. |
| 12. Разожмите с помощью плоскогубцев хомут 5
(см. рис. Подсоединение магистралей к насосному агрегату) и аккуратно отсоедините возвратную
магистраль 4 от штуцера насосного агрегата. |
| 13. Отверните гайку 2 крепления
и отсоедините напорную магистраль 3 от насосного агрегата. |
| 14. Заглушите отверстия магистралей. |
| 15. Отверните три болта 3 (см. рис. Крепление насосного агрегата на автомобиле)
крепления и снимите кронштейн 2 с насосным агрегатом 1 в эластичном
кожухе. |
| 16. Отверните три гайки 1 (см. рис. Насосный агрегат с кронштейном в сборе)
крепления и снимите с кронштейна 3 насосный агрегат 2 в эластичном
кожухе 4. |

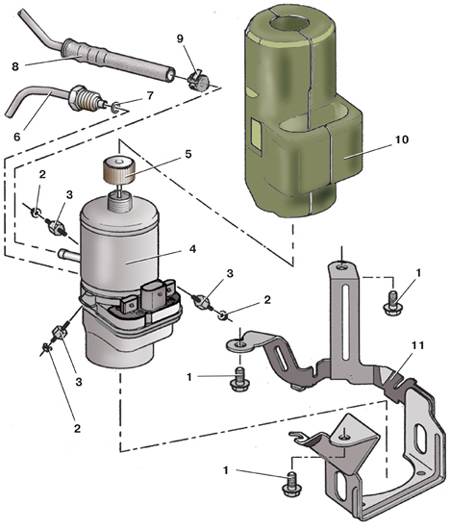

| 17. Расстегните эластичный кожух 10 (см. рис.
Детали насосного агрегата) и выньте из него насосный агрегат 4. |
| 18. Выверните три резиновых опоры 3. Замените
опоры с порванной, отслоившейся или потерявшей эластичность резиной. |
| 19. Установите новый насосный агрегат в обратном
порядке, заменив болты крепления кронштейна насосного агрегата новыми.
|
| 20. Замените уплотнительное кольцо 7 наконечника
напорной магистрали. |
| 21. После этого заполните гидравлическую систему
рабочей жидкостью и удалите из нее воздух (см. подраздел
8.5.10). |
Насосный агрегат ремонту
не подлежит, в случае неисправности его необходимо заменить в сборе.
