7.1.2.6. Разборка и сборка механизма переключения передач

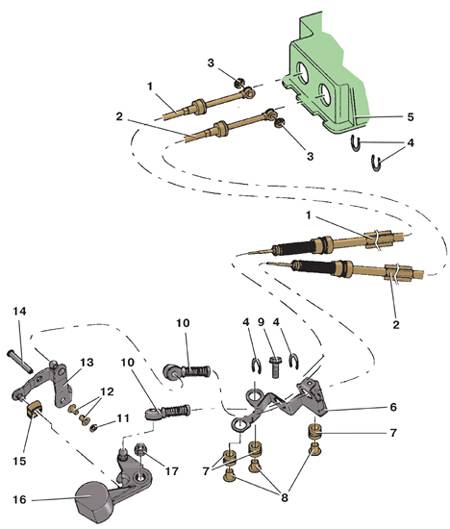

Крепление тросов привода коробки передач

1 – трос включения передач;
2 – трос выбора передач;
3 – стопорное кольцо наконечника троса;
4 – стопорное кольцо;
5 – корпус механизма;
6 – кронштейн тросов привода;
7 – подушка;
8 – распорные втулки;
9 – болт крепления кронштейна;

10 – наконечник троса;
11 – стопорное кольцо оси;
12 – втулка оси;
13 – рычаг выбора передач;
14 – ось рычага;
15 – ползун;
16 – рычаг переключения передач;
17 – гайка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите привод переключения передач с автомобиля (см. подраздел 7.1.2.5).
2. Потяните вверх рычаг 3 переключения передач, одновременно нажимая на втулку 4 до упора вниз (преодолевая сопротивление пружины 1), и снимите с рычага освободившееся стопорное кольцо 2.
3. Снимите с рычага 12 (см. рис. Детали механизма переключения передач) пружину 3 с втулками 2 и 4.
4. Отогните крепежные лапки и снимите крышку 22 механизма переключения передач.
5. Снимите стопорные кольца 4 (см. рис. Крепление тросов привода коробки передач), крепящие тросы 1 и 2 к корпусу 5 механизма.
6. Снимите стопорные кольца 25 (см. рис. Детали механизма переключения передач) и отсоедините тросы 23 и 24 привода от промежуточного рычага включения передач, выполненного за одно целое с направляющей 9 рычага переключения передач и промежуточного рычага 20 выбора передач.
7. Отверните болт 21 крепления и снимите промежуточный рычаг 20 выбора передач с оси 17 и шарового пальца направляющей 9 рычага переключения передач.
8. Снимите стопорное кольцо 28 оси промежуточного рычага выбора передач.
9. Снимите концы возвратной пружины 19 с шарового пальца направляющей 9 рычага переключения передач.
10. Выньте ось 17 с пружиной 19 из отверстия корпуса механизма.
11. Выньте втулки 15 и 27 оси.
12. Снимите с оси направляющую втулку 18 с пружиной 19.
13. Снимите с направляющей втулки 18 пружину 19.
14. Отверните два болта 5 крепления и снимите крышку 6 шарнира.
15. Сжав обойму 7 шарнира, выньте ее вместе с рычагом 12 переключения передач из корпуса 14 механизма.
16. Снимите направляющую 9 с рычага 12 переключения передач.
17. Снимите шумоизоляционную шайбу 10 с рычага 12 переключения передач.
18. Разведите обойму 7 шарнира и снимите ее с шаровой поверхности направляющей 9.
19. Выньте из обоймы 7 вкладыш 8 шарнира.
20. Снимите резиновый буфер 13.
21. Замените поврежденные или изношенные детали.
	22. Соберите и установите на место механизм переключения передач в порядке, обратном разборке. При этом установите возвратную пружину 1, как показано на рисунке. После установки отрегулируйте привод переключения передач (2 – резиновый буфер; 3 – шаровой палец направляющей рычага переключения передач).
