9.6. Снятие и установка на место блока зажигания (системы DI/APC)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

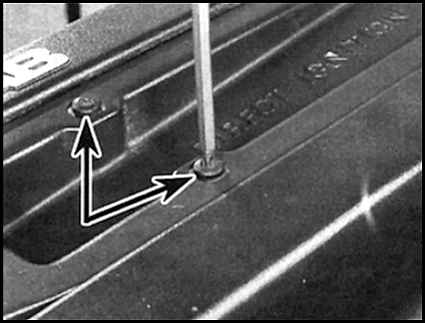

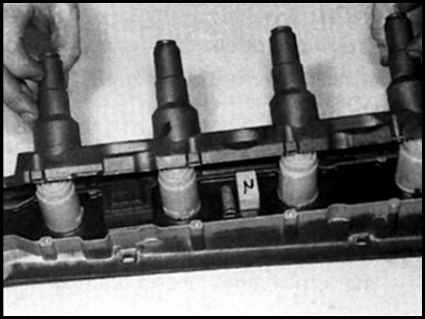

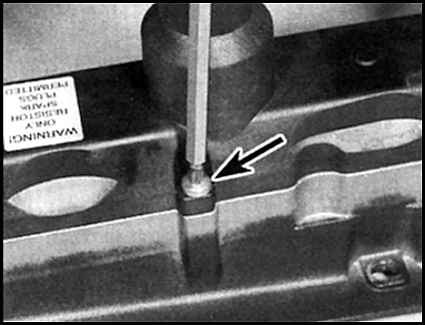

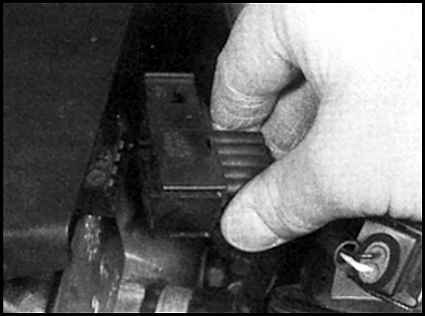

1. Отсоедините отрицательный провод батареи. 2. Отдайте 4 винта крепления блока зажигания в верхней части головки цилиндров. Здесь потребуется применение ключа шестигранника. 3. Там, где имеется, отдайте болт и высвободите провода блока зажигания из зажима держателя. 4. Там, где имеется, отдайте болт и отсоедините шину заземления. 5. Отсоедините электрический разъем (разъемы) системы, расположенной либо позади батареи (не Trionic), либо на левой стороне блока (Trionic). 6. Поднимите блок зажигания, одновременно снимая его с верхних наконечников свечей. 7. При необходимости кожух может быть снят с нижней части блока путем его поворачивания и снятия винтов с помощью ключа шестигранника. Отделите от блока черный (нижний) кожух. 8. Осторожно с помощью отвертки выньте из кожуха высоковольтные пружины.

Установка на место
