17.7. Замена лампочек внешнего освещения

Общее

При замене лампочек следует помнить следующие моменты:

   а) Во избежание риска случайного короткого замыкания, отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.
   b) При установке новой лампы, избегайте прикасания к стеклу линзы - держите лампочку за металлический цоколь, т.к. отложения, оставляемые рукой при касании стекла, могут привести к сокращению срока службы лампы.
   с) Устанавливайте только лампы требуемой мощности (см. "Cпецификации").
   d) Перед тем, как устанавливать новую лампу, проверьте состояние контактов в патроне. Удостоверьтесь, что на контактах не имеется отложения грязи и коррозии, которые могут привести к ухудшению контакта.

Лампа фары

На ранних моделях, нити накала дальнего и ближнего света каждой фары находятся в одной и той же лампе, в центре единственного рефлектора.

Поздние модели оборудованы двухрефлекторными блоками главных фар, оснащенными отдельными лампами дальнего и ближнего света.

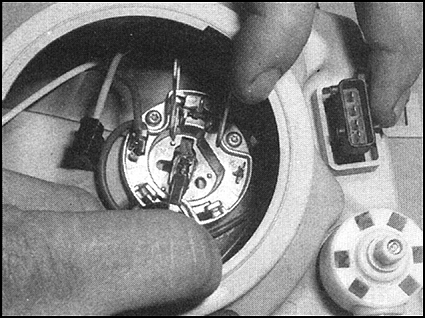

Модели с однорефлекторными фарами

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и, действуя из двигательного отсека, снимите крышку задней поверхности блока фары.
2. Отсоедините кабельный разъем, затем снимите удерживающий зажим и поверните его назад, для высвобождения лампы.
3. Установите на место новую лампу, удостоверившись, что три фиксирующих ушка на металлическом цоколе лампы встали на свои места в кожухе. Закрепите лампу удерживающим зажимом.

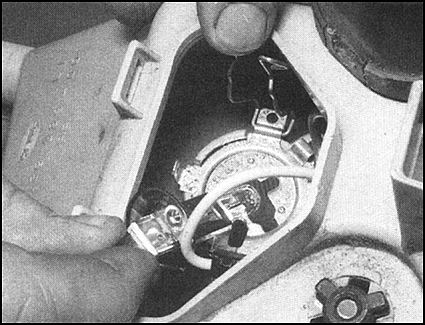

Модели с двухрефлекторными блоками фар

Ближний свет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и из двигательного отсека отвинтите крышку от задней стенки блока фары.
2. Лампа ближнего света находится в центре рефлектора. Отсоедините кабельный разъем, затем отцепите удерживающий металлический зажим и снимите лампу.

Установка - в порядке обратном порядку снятия.

Дальний свет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и, действуя из двигательного отсека, отсоедините от задней стенки блока фары пластиковую крышку.
2. Отсоедините кабельный разъем, затем отцепите металлический удерживающий зажим и снимите лампу.

Установка - в порядке обратном порядку снятия.

Лампы парковочных огней

На ранних моделях парковочные огни являются составной частью блоков передних фонарей и находятся под указателями поворотов.

На поздних моделях парковочные огни являются составной частью блоков главных фар и установлены в том же рефлекторе, что и лампы ближнего света.

Модели с однорефлекторными главными фарами

В задней части блока парковочного огня отсоедините кабельный разъем, затем поверните патрон на четверть оборота и снимите его с блока парковочного огня. Теперь лампа может быть извлечена из патрона.

Установка - в порядке обратном порядку снятия.

Модели с двухрефлекторными блоками главных фар

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и, действуя из двигательного отсека, отвинтите крышку от задней стенки блока фары.
2. Лампа парковочного огня симметрично сдвинута в сторону от центра рефлектора. Отсоедините кабельный разъем и снимите патрон; теперь лампа может быть извлечена из патрона.

Установка - в порядке обратном порядку снятия.

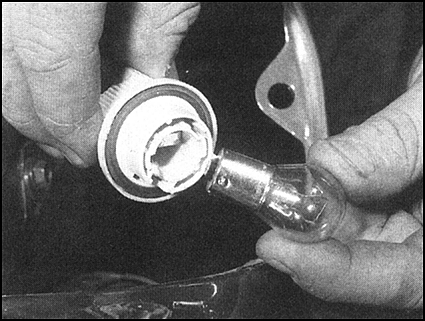

Лампы указателей поворотов (включая боковые повторители)

Ранние модели

Процедура аналогична процедуре замены ламп парковочных огней.

Поздние модели

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите блок указателя поворота (обратитесь к Разделу Снятие и установка на место блоков наружного освещения).
2. Сожмите вместе пластиковые ушки по бокам патрона и поверните патрон против часовой стрелки на четверть оборота. Извлеките патрон из блока указателя и выньте лампочку из патрона.

Установка - в порядке обратном порядку снятия.

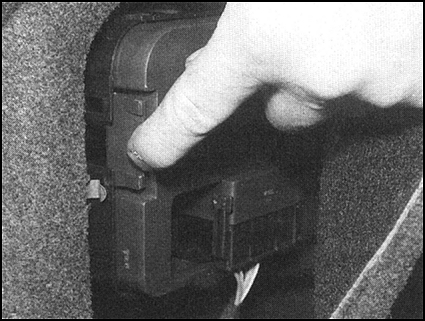

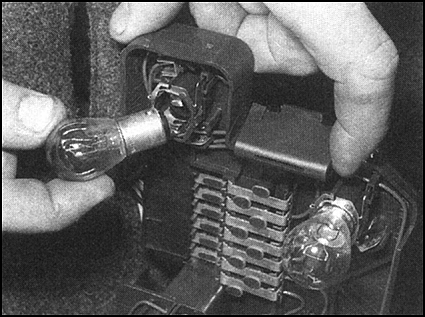

Лампы задних фонарей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте багажник/дверь задка для обеспечения доступа к задней части фонарей. На поздних моделях откройте разрезную панель в панели отделки багажного отделения.
2. Сожмите вместе пластиковые зажимы для освобождения ламподержателя. В патроны установлены лампочки байонетного типа.

Установка - в порядке обратном порядку снятия.

Лампы задних туманных фонарей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На ранних моделях задние туманные фонари являются частью задних фонарей; подробности по их замене описаны в предыдущем разделе.
2. На поздних моделях, откройте багажник/дверь задка, затем снимите с задней части блока фары пластиковую панель и извлеките патрон; в патрон установлена лампочка байонетного типа.

Установка - в порядке обратном порядку снятия.

Лампочки огней заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На ранних моделях огни заднего хода являются частью задних фонарей; подробная информация по замене ламп приведена в соответствующем вышеприведенном разделе.
2. На поздних моделях, процедура аналогична процедуре описанной для замены лампочек задних туманных фонарей.

Установка - в порядке обратном порядку снятия.

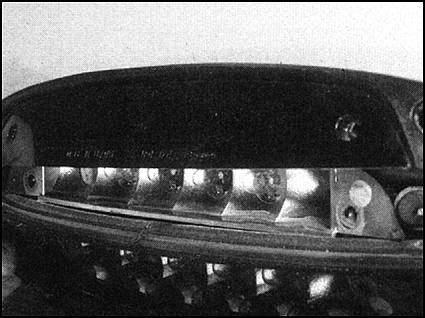

Лампочки тормозных огней верхнего уровня

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте два винта и отделите линзу и молдинг крышки от сборки ламподержателя.
2. Лампы просто воткнуты в патроны.

Установка - в порядке обратном порядку снятия.

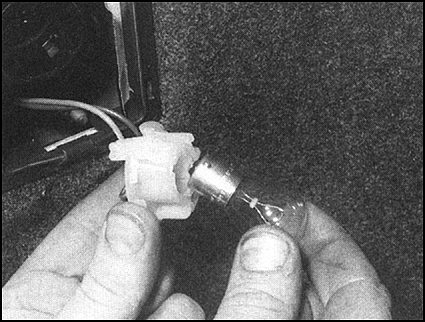

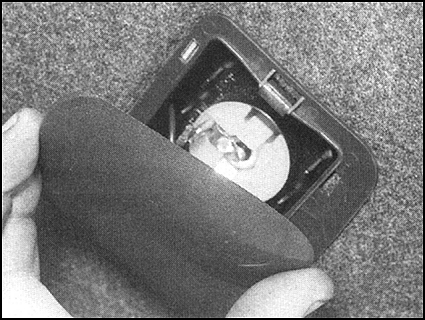

Лампа подсветки номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте на линзе два винта и опустите сборку, отсоединив ее от кузова.
2. Извлеките лампочку из подпружиненных клемм.

Установка - в порядке обратном порядку снятия.
