17.22. ЭлектросхемыПредохранители, функционирование замка зажигания и ключ к обозначениям
Предохранители моделей 1985 г. вып.
|
Предохранитель
|
Сила тока
|
Контур
|
|
1
|
10 А
|
автоматический контроль климата (АCC)
|
|
2
|
10 А
|
темпостат, электрические зеркала
|
|
3
|
10 А
|
сигнальная лампа и огни блокировки ремней безопасности, лампа для чтения
|
|
4
|
30 А
|
воздушный кондиционер
|
|
5
|
10 А
|
система АРС
|
|
6
|
30 А
|
вентилятор отопителя
|
|
7
|
10 А
|
стеклоочистители главных фар и клаксон
|
|
8
|
15 А
|
стеклоочистители/стеклоомыватели
|
|
9
|
25 А
|
прикуриватель и огни заднего хода
|
|
10
|
15 А
|
Обогрев сидений
|
|
11
|
30 А
|
Электрические окна и люк крыши
|
|
12
|
15 А
|
Указатели поворотов
|
|
13
|
10 А
|
Приборы, вольтметр и т.д.
|
|
14
|
20 А
|
Топливный насос
|
|
15
|
----
|
Запасной
|
|
16
|
10 А
|
Единый замок и задержка внутреннего освещения
|
|
17
|
10 А
|
Вольтметр, АСС, часы
|
|
18
|
20 А
|
Обогрев заднего стекла
|
|
19
|
15 А
|
Радио
|
|
20
|
30 А
|
Вентилятор радиатора
|
|
21
|
10 А
|
Внутреннее освещение
|
|
22
|
15 А
|
Аварийная сигнализация
|
|
23
|
25 А
|
Клаксон
|
|
24
|
15 А
|
Стоп-сигналы
|
|
25
|
15 А
|
Ближний свет главных фар
|
|
26
|
15 А
|
Ближний свет главных фар
|
|
27
|
15 А
|
Главный свет главных фар
|
|
28
|
15 А
|
Главный свет главных фар
|
|
29
|
10 А
|
Габаритные огни
|
|
30
|
10 А
|
Габаритные огни и подсветка приборного щитка
|
|
31
|
15 А
|
Ездовые огни
|
|
32
|
15 А
|
Задние туманные фонари
|
Предохранители
для поздних моделей - типичный состав
|
Предохранитель
|
Сила тока
|
Контур
|
|
1
|
5 А
|
Автоматический контроль климата (АСС)
|
|
2
|
10 А
|
Система темпостата, электрические зеркала
|
|
3
|
10 А
|
сигнальная лампа и огни блокировки ремней безопасности, лампа для чтения
|
|
4
|
5 А
|
Подушка безопасности
|
|
5
|
10 А
|
Система АРС
|
|
6
|
30 А
|
Вентилятор отопителя
|
|
7
|
10 А
|
Стеклоочистители линз главных фар и клаксон
|
|
8
|
20 А
|
Стеклоочистители/стеклоомыватели
|
|
9
|
25 А
|
Прикуриватель и огни заднего хода, задние электрические окна и люк крыши
|
|
10
|
25 А
|
Обогрев сидений
|
|
11
|
25 А
|
Электрические окна и сдвижной люк крыши
|
|
12
|
15 А
|
Указатели поворотов
|
|
13
|
10 А
|
Приборы, вольтметр и т.п.
|
|
14
|
20 А
|
Топливный насос
|
|
15
|
5 А
|
Активатор электронного дросселя
|
|
16
|
15 А
|
Единый замок и задержка внутреннего
освещения
|
|
17
|
10 А
|
Вольтметр, автоматический контроль климата, часы
|
|
18
|
30 А
|
Обогрев заднего стекла
|
|
19
|
15 А
|
Радио
|
|
20
|
30 А
|
Вентилятор радиатора
|
|
21
|
25 А
|
Активатор электронного дросселя и клаксон
|
|
22
|
15 А
|
Аварийная сигнализация
|
|
23
|
5 А
|
Разъемы диагностики, электроники двигателя и
автомобиля
|
|
24
|
15 А
|
Стоп-сигналы
|
|
25
|
30 А
|
Левое электрическое сиденье
|
|
26
|
30 А
|
Правое электрическое сиденье
|
|
27
|
10 А
|
Радио, замок перемещения
|
|
28
|
10 А
|
Обогрев лямбда-зонда
|
|
29
|
15 А
|
Габаритные огни
|
|
30
|
10 А
|
Габаритные огни и подсветка
приборного щитка
|
|
31
|
15 А
|
Ездовые огни
|
|
32
|
15 А
|
Задние туманные фонари
|
Предохранители моделей 1986 г. вып.
|
Предохранитель
|
Сила тока
|
Контур
|
|
1
|
10 А
|
Автоматический контроль климата (АСС)
|
|
2
|
10 А
|
Система темпостата, электрические зеркала
|
|
3
|
10 А
|
сигнальная лампа и огни блокировки ремней безопасности, лампа для чтения
|
|
4
|
30 А
|
Воздушный кондиционер
|
|
5
|
10 А
|
Система АРС
|
|
6
|
30 А
|
Вентилятор отопителя
|
|
7
|
10 А
|
Стеклоочистители линз главных фар и клаксон
|
|
8
|
15 А
|
Стеклоочистители/стеклоомыватели
|
|
9
|
25 А
|
Прикуриватель и огни заднего хода, задние электрические окна и сдвижной
люк крыши
|
|
10
|
15 А
|
Обогрев сидений
|
|
11
|
30 А
|
Электрические окна и сдвижной люк крыши
|
|
12
|
15 А
|
Указатели поворотов
|
|
13
|
10 А
|
Приборы, вольтметр и т.п.
|
|
14
|
20 А
|
Топливный насос
|
|
15
|
10 А
|
Дополнительные противотуманные фары
|
|
16
|
10 А
|
Единый замок и задержка внутреннего освещения
|
|
17
|
10 А
|
Вольтметр, автоматический контроль климата, часы
|
|
18
|
30 А
|
Обогрев заднего стекла
|
|
19
|
15 А
|
Радио
|
|
20
|
30 А
|
Вентилятор радиатора
|
|
21
|
10 А
|
Клаксон
|
|
22
|
15 А
|
Аварийная сигнализация
|
|
23
|
25 А
|
Электровентилятор системы охлаждения двигателя
|
|
24
|
15 А
|
Стоп-сигналы
|
|
25
|
15 А
|
Ближний свет правой фары
|
|
26
|
15 А
|
Ближний свет левой фары
|
|
27
|
15 А
|
Дальний свет правой фары
|
|
28
|
15 А
|
Дальний свет левой фары
|
|
29
|
10 А
|
Габаритные огни
|
|
30
|
10 А
|
Габаритные огни и подсветка приборного щитка
|
|
31
|
15 А
|
Ездовые огни
|
|
32
|
15 А
|
Задние туманные фонари
|

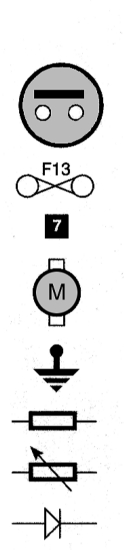

Ключ к обозначению
|
Выключатель
Предохранитель
Номер детали
Насос/мотор
Земля
Резистор
Потенциометр
Диод
|
|

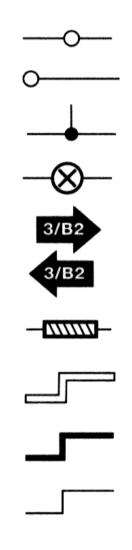

Внутреннее соединение цепи
Клемма
Соединение проводов
Лампочка
Подсоединение к другому контуру (например схема 3/узел B2). Cтрелка
указывает направление тока
Электромагнитный активатор
Провод положительного полюса батареи (двойная линия)
Провод отрицательного полюса батареи (толстая линия)
Провод промежуточного соединения (тонкая линия)
|
|
