8.9.1.7. Поиск утечек

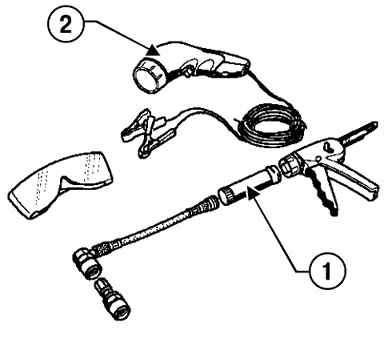

Рис. 8.137. Инструмент для поиска утечек хладагента: 1 – капсула; 2 – ультрафиолетовая лампа

Для поиска мест утечек используется контрастное вещество, поставляемое в капсулах для одноразового использования, следы утечек обнаруживаются при помощи ультрафиолетовой лампы (рис. 8.137).

Контрастное вещество остается в системе кондиционирования воздуха.

С помощью ультрафиолетовой лампы можно проверить состояние холодильного контура.

ВНИМАНИЕ При наличии характерных флуоресцирующих следов запрещается вводить к онтрастное вещество в холодильный контур. Введите дозу контрастного вещества в случае отсутствия характерных флюоресцирующих следов и предупредительной этикетки (об использовании контрастного вещества в прошлом).

Установите систему введения контрастного вещества на клапане низкого давления, 3 а на автомобилях с единственным клапаном.

Введите контрастного вещества в контур.

Включите кондиционер и дайте ему поработать приблизительно 15 мин.

Произведите предварительную проверку (при неработающем двигателе), проведя лучом ультрафиолетовой лампы п о холодильному контуру.

Если утечки не выявлены:

– тщательно очистите наружные поверхности деталей холодильного контура,

– включите компрессор кондиционера и не выключайте до определения места утечки хладагента (при неудаче проверьте состояние испарителя).

ВНИМАНИЕ После использования контрастного вещества обязательно укажите на предупредительной этикетке (поставляемой вместе с капсулой этого вещества) факт его использования и дату проведения операции. Этикетку следует наклеить на видном месте вблизи заправочных клапанов холодильного контура (на опорной чашке амортизаторной стойки).
