8.9.1.4. Слив хладагента

ПРИМЕЧАНИЕ Поскольку контур системы кондиционирования воздуха оборудован только одним заправочным клапаном, на некоторых заправочных станциях используется только трубопровод высокого давления. В некоторых случаях перед сливом хладагента дайте системе поработать несколько минут для обеспечения полного слива.

При сливе хладагента или при проверке зарядки холодильного контура необходимо учитывать три случая:

1. Двигатель и кондиционер работают;

2. Двигатель работает, но не работает кондиционер;

3. Двигатель и кондиционер не работают.

Двигатель и кондиционер работают.

Дайте кондиционеру поработать до двукратного включения электровентилятора системы охлаждения двигателя, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Проверьте, чтобы относительное давление было ниже или равно 0 бар, возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количество хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель работает, но не работает кондиционер.

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, после чего остановите двигатель.

Проведите первый слив хладагента (замерьте его слитое количество), подождите 15 мин.

Дайте двигателю поработать до двукратного включения электровентилятора системы охлаждения, проведите второй слив хладагента (замерьте его слитое количество).

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

Двигатель и кондиционер не работают.

Проведите первый слив хладагента (3. Двигатель и кондиционер не работают.), подождите 2 ч.

Возобновите циклы слива, если давление не ниже или не равно 0 бар.

Суммируйте количества хладагента, слитого во всех циклах.

Зарядка считается достаточной, если полученная сумма равна +35 гр или –100 гр от номинального значения.

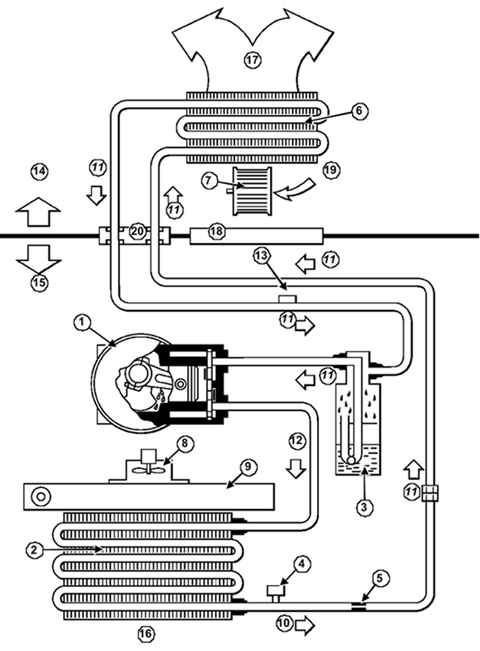

Рис. 8.136. Работа ситемы кондиционирования: 1 – компрессор; 2 – конденсор; 3 – ресивер-осушитель; 4 – датчик давления; 5 – редуктор с трубчатым регулировочным вентилем; 6 – испаритель; 7 – электровентилятор салона; 8 – электоовентилятор системы охлаждения двигателя; 9 – радиатор сиетемы охлаждения двигателя; 10 – хладагент под высоким давлением; 11 – пар под низким давлением; 12 – пар под высоким давлением; 13 – заправочный клапан; 14 – салон; 15 – моторный отсек; 16 – наружный воздух; 17 – к воздухораспределительному блоку; 18 – щит передка; 19 – наружный или рециркулируемый воздух; 20 – фланец трубопроводов на щите передка
